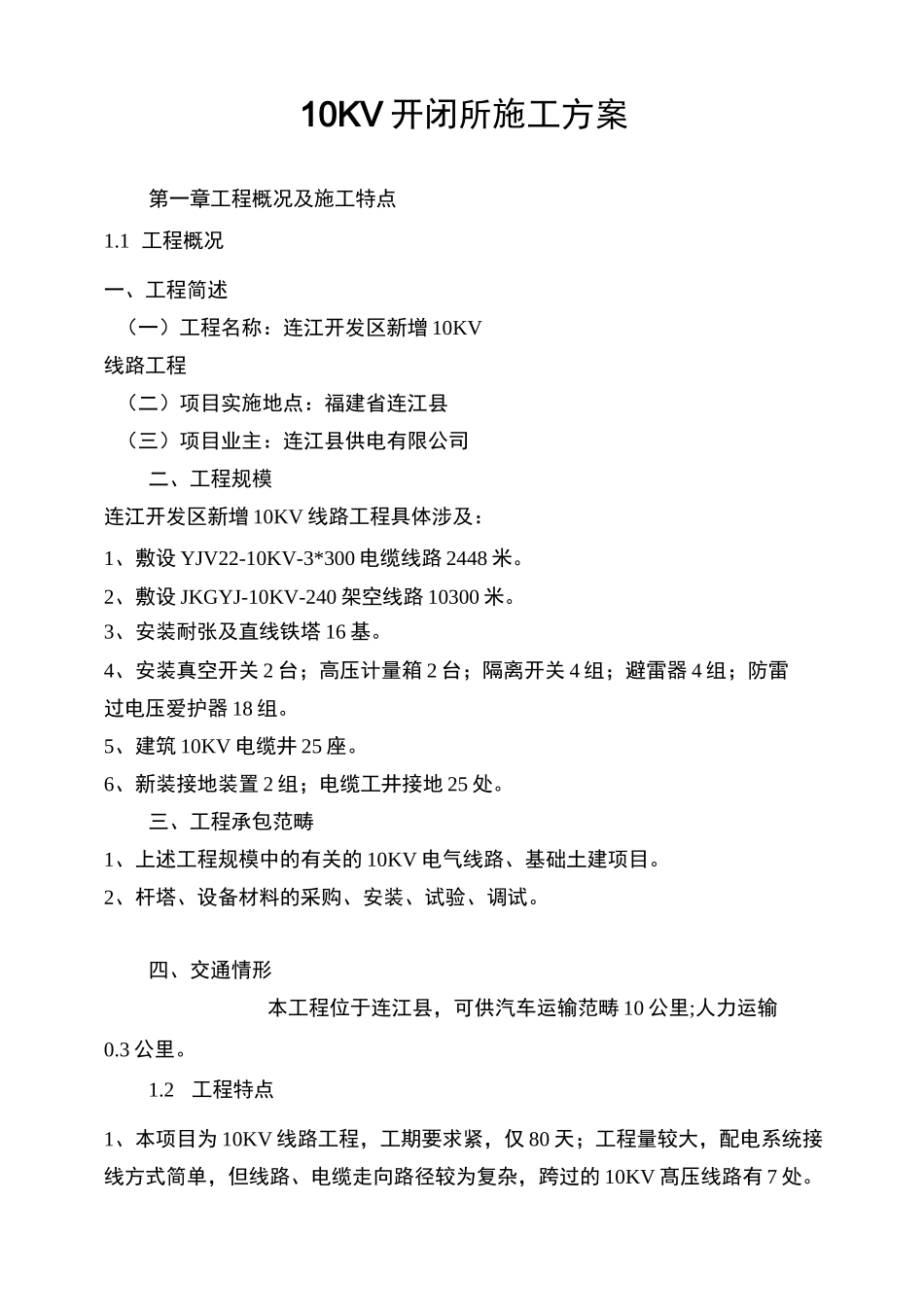

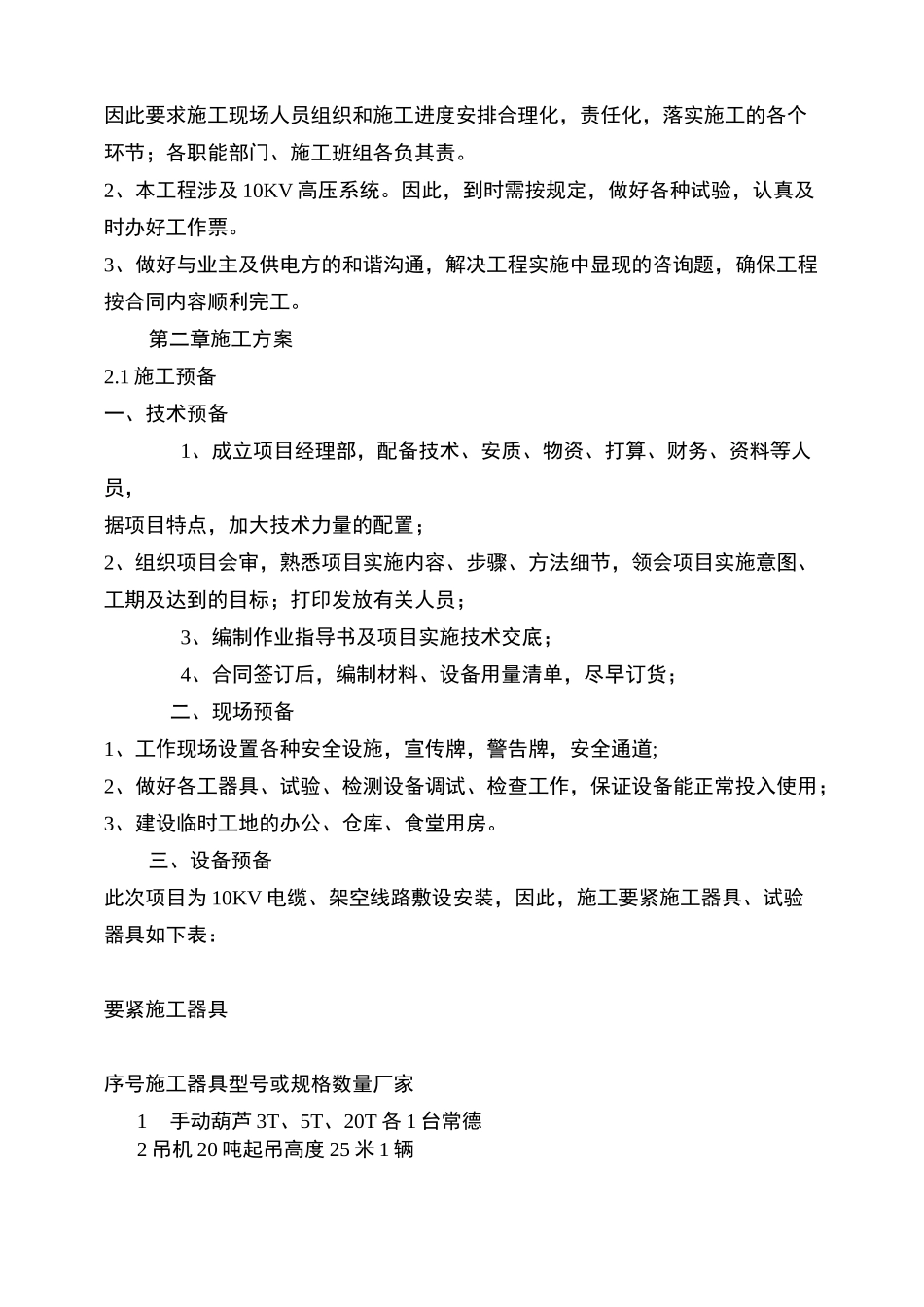

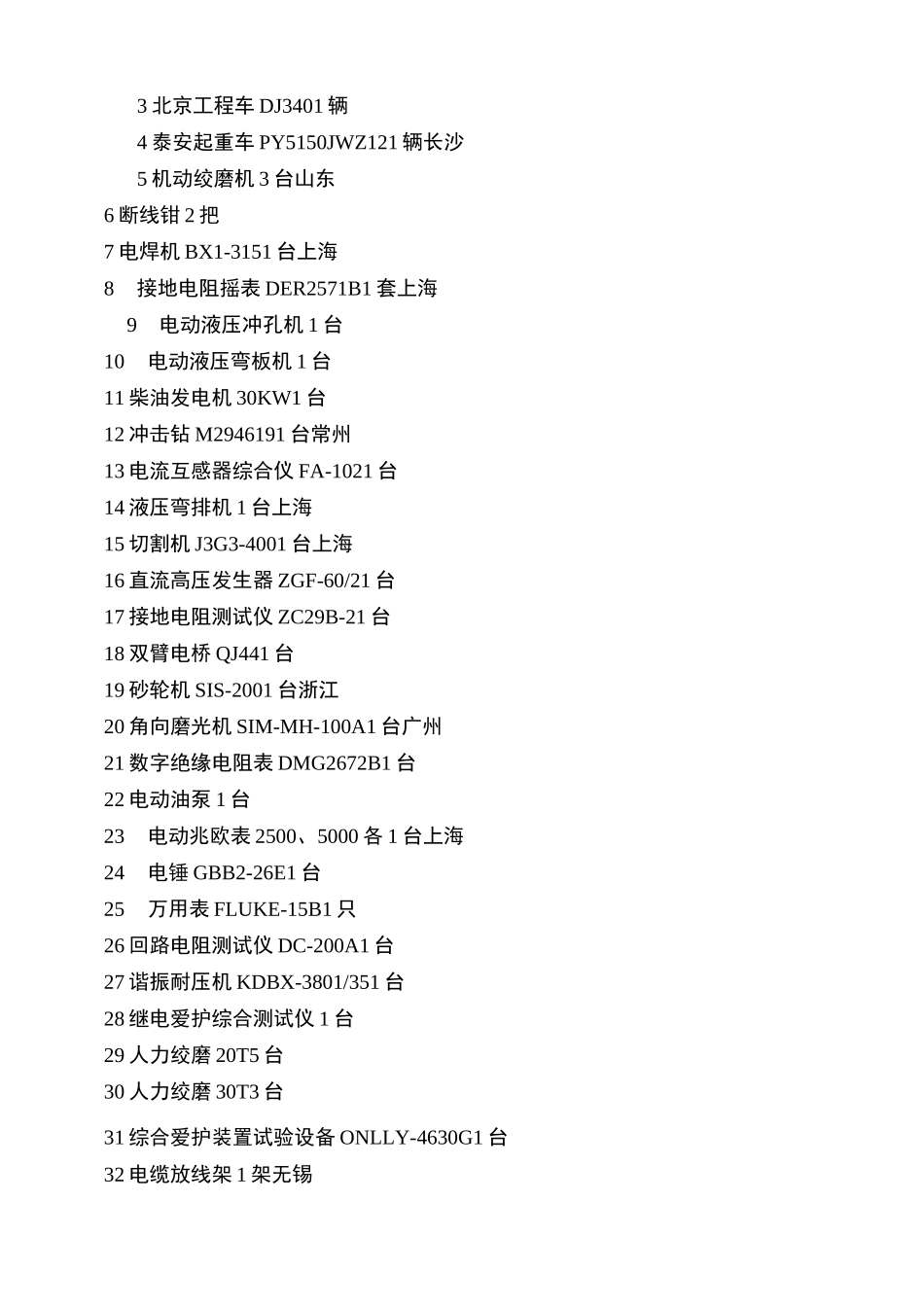

10KV开闭所施工方案第一章工程概况及施工特点1.1工程概况一、工程简述（一）工程名称：连江开发区新增10KV线路工程（二）项目实施地点：福建省连江县（三）项目业主：连江县供电有限公司二、工程规模连江开发区新增10KV线路工程具体涉及：1、敷设YJV22-10KV-3*300电缆线路2448米。2、敷设JKGYJ-10KV-240架空线路10300米。3、安装耐张及直线铁塔16基。4、安装真空开关2台；高压计量箱2台；隔离开关4组；避雷器4组；防雷过电压爱护器18组。5、建筑10KV电缆井25座。6、新装接地装置2组；电缆工井接地25处。三、工程承包范畴1、上述工程规模中的有关的10KV电气线路、基础土建项目。2、杆塔、设备材料的采购、安装、试验、调试。四、交通情形本工程位于连江县，可供汽车运输范畴10公里;人力运输0.3公里。1.2工程特点1、本项目为10KV线路工程，工期要求紧，仅80天；工程量较大，配电系统接线方式简单，但线路、电缆走向路径较为复杂，跨过的10KV髙压线路有7处。因此要求施工现场人员组织和施工进度安排合理化，责任化，落实施工的各个环节；各职能部门、施工班组各负其责。2、本工程涉及10KV高压系统。因此，到时需按规定，做好各种试验，认真及时办好工作票。3、做好与业主及供电方的和谐沟通，解决工程实施中显现的咨询题，确保工程按合同内容顺利完工。第二章施工方案2.1施工预备一、技术预备1、成立项目经理部，配备技术、安质、物资、打算、财务、资料等人员，据项目特点，加大技术力量的配置；2、组织项目会审，熟悉项目实施内容、步骤、方法细节，领会项目实施意图、工期及达到的目标；打印发放有关人员；3、编制作业指导书及项目实施技术交底；4、合同签订后，编制材料、设备用量清单，尽早订货；二、现场预备1、工作现场设置各种安全设施，宣传牌，警告牌，安全通道;2、做好各工器具、试验、检测设备调试、检查工作，保证设备能正常投入使用；3、建设临时工地的办公、仓库、食堂用房。三、设备预备此次项目为10KV电缆、架空线路敷设安装，因此，施工要紧施工器具、试验器具如下表：要紧施工器具序号施工器具型号或规格数量厂家1手动葫芦3T、5T、20T各1台常德2吊机20吨起吊高度25米1辆3北京工程车DJ3401辆4泰安起重车PY5150JWZ121辆长沙5机动绞磨机3台山东6断线钳2把7电焊机BX1-3151台上海8接地电阻摇表DER2571B1套上海9电动液压冲孔机1台10电动液压弯板机1台11柴油发电机30KW1台12冲击钻M2946191台常州13电流互感器综合仪FA-1021台14液压弯排机1台上海15切割机J3G3-4001台上海16直流高压发生器ZGF-60/21台17接地电阻测试仪ZC29B-21台18双臂电桥QJ441台19砂轮机SIS-2001台浙江20角向磨光机SIM-MH-100A1台广州21数字绝缘电阻表DMG2672B1台22电动油泵1台23电动兆欧表2500、5000各1台上海24电锤GBB2-26E1台25万用表FLUKE-15B1只26回路电阻测试仪DC-200A1台27谐振耐压机KDBX-3801/351台28继电爱护综合测试仪1台29人力绞磨20T5台30人力绞磨30T3台31综合爱护装置试验设备ONLLY-4630G1台32电缆放线架1架无锡33电缆滑车50套无锡四、其他预备1、聘请监理工程师，并在该项目实施中加大监督和指导。2、进行进场三级安全教育，进行试验工种的工艺操作指导；办理有关方面的手续。3、从申或制订技术、质量、安全、消防、打算、财务、机具、材料、现场文明、政治思想、生活福利后勤服务等一系列的治理制度。2.2施工工序总体安排1、工程施工合同签订完毕，应按照工程进度尽早定购要紧设备和材料；进行钢结构塔身的工厂定制。2、进行杆塔基础、电缆管沟、电缆井等土建基础的施工。3、架线、敷设电缆、做电缆头、电气设备安装。按工序灵活安排工作，保证进度，保证质量，保证施工人员和设备安全。4、试验、测试、调试工作应和电气设备、电缆敷设安装紧密配合。高压试验人员应抓住晴好有利天气进行工作，发觉咨询题及时处明白得决。2.3要紧工序和专门工序的施工方法一、基础土建工程（一）、电缆管沟的施工按照现场土质及施工情形，本工程沟槽开挖采取人工开挖进行，边坡为1：0.3，沟槽两侧留0.3m的操作面宽。按照测量放样，开挖电缆沟槽土方，砌沟边砖墙，埋电缆构架，粉刷，封底，预制钢筋混凝土沟...
