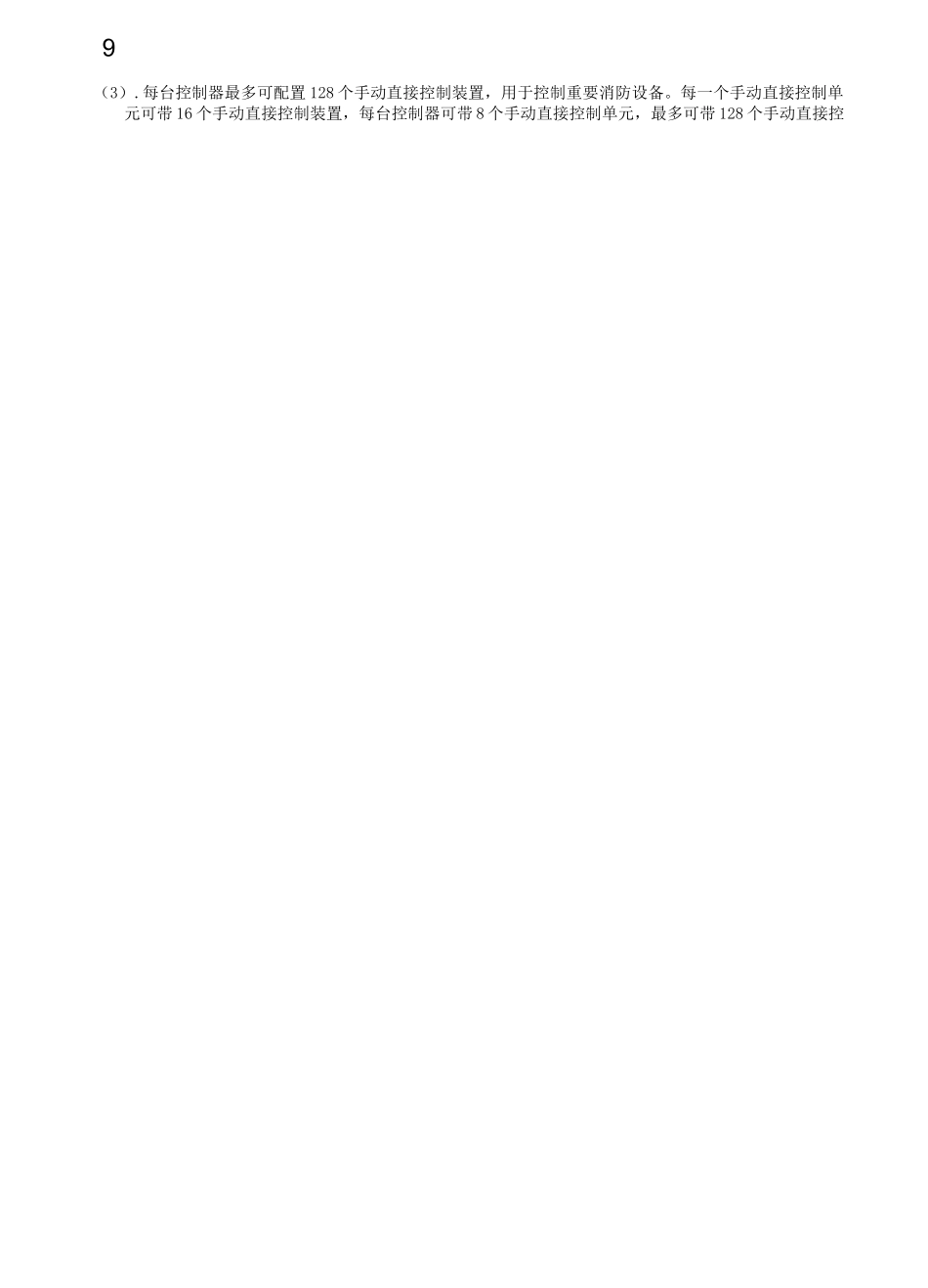

8版本号：160613产品使用前请详细阅读使用说明书——产品变更不影响使用时不另行说明——JB-9108火灾报警控制器（联动型）——使用说明书上海松江飞繁电子有限公司2016年06月13日目录247799（3）.每台控制器最多可配置128个手动直接控制装置，用于控制重要消防设备。每一个手动直接控制单元可带16个手动直接控制装置，每台控制器可带8个手动直接控制单元，最多可带128个手动直接控制装置。4)．每台控制器最多可配置252台系统型火灾显示盘；回路型火灾显示盘按需要设置，每回路最多带10台回路型火灾显示盘。(5).每台控制器具有2个标准RS-232串行通讯接口，1个CAN总线通讯接口，可供以下设备使用：1).CAN总线联网：网上邻居总数最多为63个；包括本机在内，一共为64台控制器联网通讯；通过CAN网络连接防火门监控系统、气体灭火系统等。2).COM1串行通讯接口：与消防控制室图形显示装置通讯。3).COM2串行通讯接口：保留接口，与其它如PC机等计算机设备通讯。(6).由64台JB-9108控制器来组成大规模的火灾报警控制的局域网络系统,最大容量约为774144点，可用来控制一个规模庞大的建筑群体的消防系统，其保护面积可达600万平方米。7).系统可以集成各类火灾报警相关系统，包括防火门监控系统、防火卷帘门系统、气体灭火系统、消防广播系统、消防电话系统、消防电源监控系统和电气火灾监控系统等。1.4基本功能：(1).系统能为火灾报警控制器主机供电，同时也对连接的其它部件如探测器、输入模块、手动报警按钮、消火栓按钮、火灾显示盘、输入输出模块和中继模块等供电。(2).系统供电电源具有不间断供电功能：当主电断电时，能自动切换到备电上去。当主电恢复时，又能自动切换到主电上来。主、备电的工作状态在面板上显示出来。(3).报警信号分为两大部分：“火灾报警”和“监管报警”。除火灾探测器、手动按钮的报警信号称为“火警”信号外，其它探测点的报警信号统统归纳为“监管报警”信号。控制器能直接或间接地接受来自火灾探测器和其它火灾触发器的火灾报警信号。当控制器处于“火灾报警”或“监管报警”状态时，具有如下功能：1).具有声光报警显示功能。2).显示并记忆“火灾报警”信号发生的时间，并能及时地自动打印出“火灾报警”数据。3).“监管报警”信号与“火灾报警”信号一样，可以参与联动逻辑编程。“火灾报警”信号、“监管报警”信号、联动模块接收到的反馈信号均可作为联动逻辑编程的探测点。“火灾报警”信号在火灾报警时亮“火警”总灯，而“监管报警”信号在监管报警时亮“监管”总灯。4).控制器能自动保存以下七种记录数据：运行记录、火警记录、监管记录、联动记录、故障记录、屏蔽记录、系统变更记录等历史记录数据，这些历史记录数据不会因为断电而丢失。5).可通过各种方式，把发生火警信息传送到有关的管理部门。(4).控制器具有系统自检功能：对面板上所有的功能指示灯、LCD液晶显示屏、音响系统以及打印机进行自检。若带有气体灭火控制器的控制器也能对灭火控制器进行声光提示检查。(5).能自动检测并显示以下几种故障信息：1).控制器与探测器、输入模块、手动报警按钮、火灾显示盘、输入输出模块间的断线故障。2).能检测到总线短路故障和外控24V短路或无输出故障，并在面板上都有显示。3).各种终端设备的通讯错误设置和通讯故障。(例如，气体灭火控制器等设备的通讯故障等。)4).主、备电出现欠压故障。5).能查看到网上邻居的各种故障信息。(6).具有屏蔽功能：对所有连接的探测器、输入模块、手动报警按钮、火灾显示盘、输入输出模块均可进行屏蔽操作，并在面板上有屏蔽状态灯来指示。一旦该报警点或联动点被屏蔽后，就不再有报警或联动之功能，并且不显示其故障。(7).采用LCD液晶显示屏，有60多种中文显示菜单，供用户查看或修改系统的部分内容。中文输入采用全拼输入法，操作简单，显示直观。(8).为了明显区别查看和编程的两种功能，本系统设置了两种密码：1).查看密码：1234。先按编程键，输入查看密码后再按确认键，即可进入查看菜单。允许用户查看系统内部的配置情况，查看各项配置数据和各种信息。同时允许用户调整系统时间、进行系统自检等操作。2).修改密码：...
