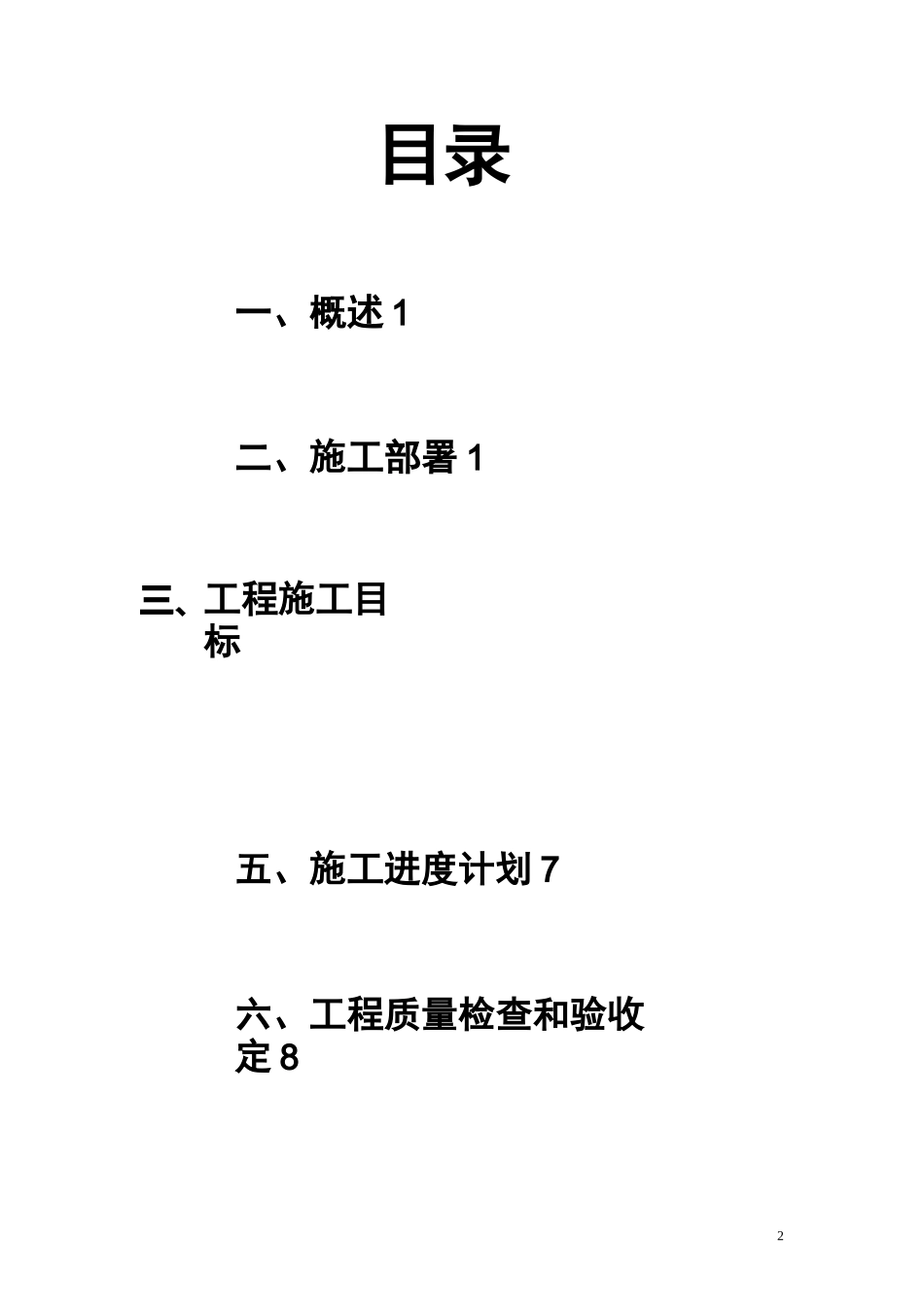

1东源县柳城电站土建工程编制：审核：编制日期：惠州市水电建筑工程有限公司东源县柳城电站土建工程项目经理部高压旋喷防渗墙工程施工组织设计E]2目录一、概述1二、施工部署1五、施工进度计划7六、工程质量检查和验收定8工程施工目标3七、安全施工一、概述一)、编制依据1、《旋喷注浆加固地基技术》铁道部旋喷注浆科协组；2、中华人民共和国行业标准《建筑地基处理技术规程》(JGJ79-2002)；3、《水电水利工程高压喷射灌浆技术规范》(DL/T5200-2004)；4、施工现场的实际情况、周边环境和设计的相关要求；5、我公司自身的施工能力、经验及有关规定。(二)、工程概况及场地周边环境4柳城水电站是由深圳市富源能源有限公司投资兴建的，为河床式开发水电站。本次施工为二期闸坝施工做纵向防渗墙及一期防淘墙。施工工作面总长度约300m,根据地质钻）、施工条件5探资料，东江流域的地理条件及上游其他同类工程经验，拟设计高压旋喷桩桩间距为0・8m，总桩数约为380根,桩长嵌入强风化基岩1・Om，总工程量约为800m.（三）、场地工程地质条件柳城水电站位于东江干流上，河道涸水期水位平均约2.50m。河道地层自上而下为：①冲洪积砂卵石层，呈松散状态；②残积粘性土层；③基岩为灰岩。施工现场已完成“三通已平”，施工运输车辆可直接入进现场，现场地大致平整。基本具备施工条件。二、施工部署（一）、施工准备1、现场准备1）、根据现场条件、及时接通施工所需的水、电线路，准备平整好材料堆放场地；2）、将防渗墙起始、终止电确定好，打好轴线，施放旋喷桩桩位点，每个桩位点必须打入木桩或竹片，作好标记；3）、组织施工机具进场，根据施工机具需要量机进场时间计划，组织施工机械、设备和工具进场，设备进场后，布置好各台套旋喷机、引孔钻机施工布置，设置好各台套旋喷机施工后台及施工材料的堆放场地，机械、设备安装好并应进行相应的保养和试运行；4）、组织建筑材料进场。根据材料供应计划分批组织进6场，按规定的地点和方式储存或堆放，并做好遮盖保护，同时对各种进场材料进行抽检试验，对不合格的材料坚决退货；5）、拟定有关检验项目计划，建筑材料进场后，应进行各项材料的检验；6）、做好场地施工废水、泥浆排放计划，保持场区干爽。2、技术准备1）、在进人现场后，立即会砼建设单位、监理单位对场地工程地质、水文地质原始资料的调查分析；2）、做好测量工作，与有关部门联系，现场测放初施工轴线；3）、会同建设单位、监理单位熟悉和审查图纸，了解高压旋喷桩施工设计技术参数，编制施工组织设计，并向施工人员进行技术交底。施工现场各级人员必须认真学习图纸、会审记录、施工方案及施工规范等技术文件，减少和避免施工误差；4）、编制施工进度计划，编制各项材料进场计划；5）做好三级安全技术交底工作，做好职工进场教育工作，提高职工安全防火及文明施工意识。为落实施工计划和技术责任制，应按管理系统等级进行交底。交底内容包括：工程施工计划；各项安全技术措施、质量保证措施，质量标7准和验收规范要求，同时健全各项规章制度，加强遵纪守法教育。（二）、施工顺序本项高压旋喷桩施工顺序、工艺流程如下8三）、施工组织管理机构及其职能由于高喷防渗墙围堰的防渗效果，直接影响到闸坝施工的进度、质量及安全，我公司将组织专业的高喷施工队伍进行施工，配备专业的施工员、质检员进行质量监控，本工程的工程量大、工期较紧。施工工序方法和质量及相应的管理直接影响防渗围堰的防渗效果及施工进度，要求组织严密，管理严谨，工序紧凑及人员数量、质量可靠。1、本工程项经理部组织架构如下：施工人员、机械设备的投入1、计划投入机械设备（附序号机械、设备名称型号/功率投入数量状兄1高压选喷机GP76-11型2台正常2地质钻机XY-100型8台正常3高压水泵天通75型2台正常4空压机TVX-115型2台正常5高压注浆泵WB-150型2台正常2、施工期间计划投入人员计划投入高喷机2台：每台套配备操作工6人，共16人；计划投入地质钻机8台：每台地质钻机配备操作工人2人，机长1人，工24人：910转运泥粉等材料（含上、下车）：8人；管理人员：4人，电工：1人,电焊工1人，工6人；计划总投入劳动力...
