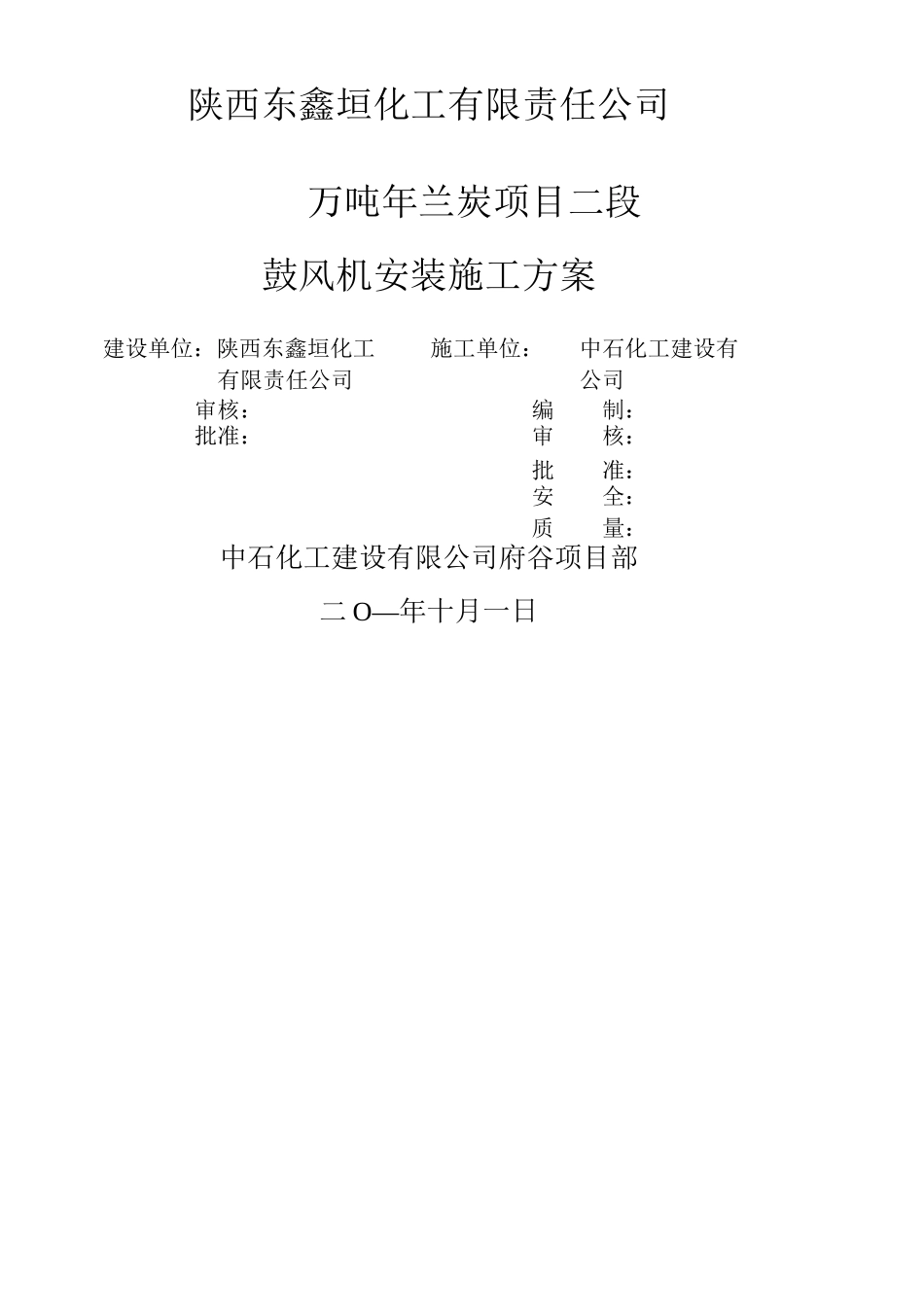

陕西东鑫垣化工有限责任公司万吨年兰炭项目二段鼓风机安装施工方案建设单位：陕西东鑫垣化工施工单位：中石化工建设有限有限责任公司公司审核：编制：批准：审核：批准：安全：质量：中石化工建设有限公司府谷项目部二O—年十月一日、编制说明、编制依据、设备概况、安装程序、设备安装应具备的条件、施工准备错误！未定义书签。、设备验收、基础验收及处理、施工步骤、鼓风机的安装、施工进度计戈I」、施工技术要求、安全技术规定、劳动组织及岗位责任制、主要施工机具、施工技术措施用料、编制说明本方案适用陕西东鑫垣化有限责任公司万吨年兰炭项目鼓风机安装。本方案依据业主提供的设备参数和到货计划，统一安排安装过程，若因设备到货参数和时间的变化，应对本方案进行修订，以适应工程实际情况。本方案内容只为设备安装作业，不包括卸车及二次倒运。、编制依据《机械设备安装工程施工及验收通用规范》。《工程建设安装工程起重施工规范》。《化工工程建设起重施工规范》。《石油化工施工安全技术规程》。《起重吊运指挥信号》。化工机器设备安装施工及验收规范（通用规定）一。；《压缩机、风机、泵安装工程施工及验收规范》；《石油化工施工安全技术规程》。甲方提供的鼓风机设备说明书、合格证等技术文件、设备图纸及鼓风机室平面图。、设备概况鼓风机型号为型，长、高，重。配套电机：II、安装程序根据设备到货情况和现场实际，现做出以下调整：龙门架、工字钢轨道预制——►铺设道木、工字钢轨道、无缝钢管滚杠、钢板托板起吊风机、电机►倒链拉运龙门架起吊►拆除轨道、道木——设备就位——找平、找正、设备安装应具备的条件必须具备设备图、设备平立面布置图、厂房平面图、技术要求、安装标准规范等必要的资料。与设备安装有关的设备基础经检验合格，满足安装要求，并已办理基础中间交接手续。基础周围的土方，已按要求回填并夯实平整。辅助工具制作完毕，经检查符合设计图纸要求并具备起吊条件。施工场地平整，道路已经修好。吊装器具已按施工方案要求配备好并应有合格证明。起重机的机械和安全装置，经检查符合安全操作要求。吊车支退区域必须平整夯实。、施工准备组织施工人员认真熟悉图纸、说明书，工号技术负责人应对施工人员进行技术交底。技术人员应根据鼓风机的大小、结构形式等定出垫铁规格及用量，并准备好垫铁。检查设备的底座地螺栓孔尺寸与实际预埋地脚螺栓（预留孔）尺寸是否满足安装要求，如有问题要会同有关部门提出处理意见。预制起吊龙门架及工字钢轨道。简易龙门架示意图:工字钢垫铁、设备验收交付安装的设备及附件必须符合设计要求，并附有质量证明文件及安装说明书。设备检验会同有关单位专业人员，对照装箱单及图纸仔细核对下列项目:清楚设备名称、特性。设备外形尺寸及附件的规格、尺寸及数量。表面损坏、变形及锈蚀情况。、基础验收及处理基础移交时，应办理基础中间交接手续，基础上应有标高基准线及纵横中心线。基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷。基础复测的允许偏差应符合下表要求：设备基础尺寸及位置的允许偏差项次项目检查名称允许偏差（）基础坐标位置（纵横轴线）土基础各不同平面的标咼基础上平面外形尺寸土预留地脚螺栓孔中心位置土深度基础上不得有油污，并应铲出麻面。放置垫铁处应铲平，铲平部位的水平度允许偏差为；预留孔内杂物清理干净。、施工步骤使用工字钢预制轨道、无缝钢管预制滚杠、6钢板制作托板、工字钢制作起吊龙门架。在每个设备基础上根据设备宽度铺设根道木，找平、找正。起吊龙门、丿鼓风机清除地螺栓上的油污及氧化皮,并放置在预留孔中，螺栓应垂直无歪斜并使用工字钢轨道顺基础方向依次铺设在道木上，在工字钢轨道下方加设支撑板，保证工字钢轨道有一定坡度，方便托拉，在工字钢上方铺设根无缝钢管滚杠，滚杠上铺设6钢板。在工字钢轨道端头支撑焊接平台。使用吨吊车吊装鼓风机至平台上，利用吨倒链进行牵引，使风机缓慢向前滑动，直至正确位置。将鼓风机利用个吨倒链和自制龙门架提升，移除下方工字钢轨道和道木,再缓慢放下，调整合适位置。安装鼓风机（详见、鼓风机的安装）。依照以上方案安装其...
