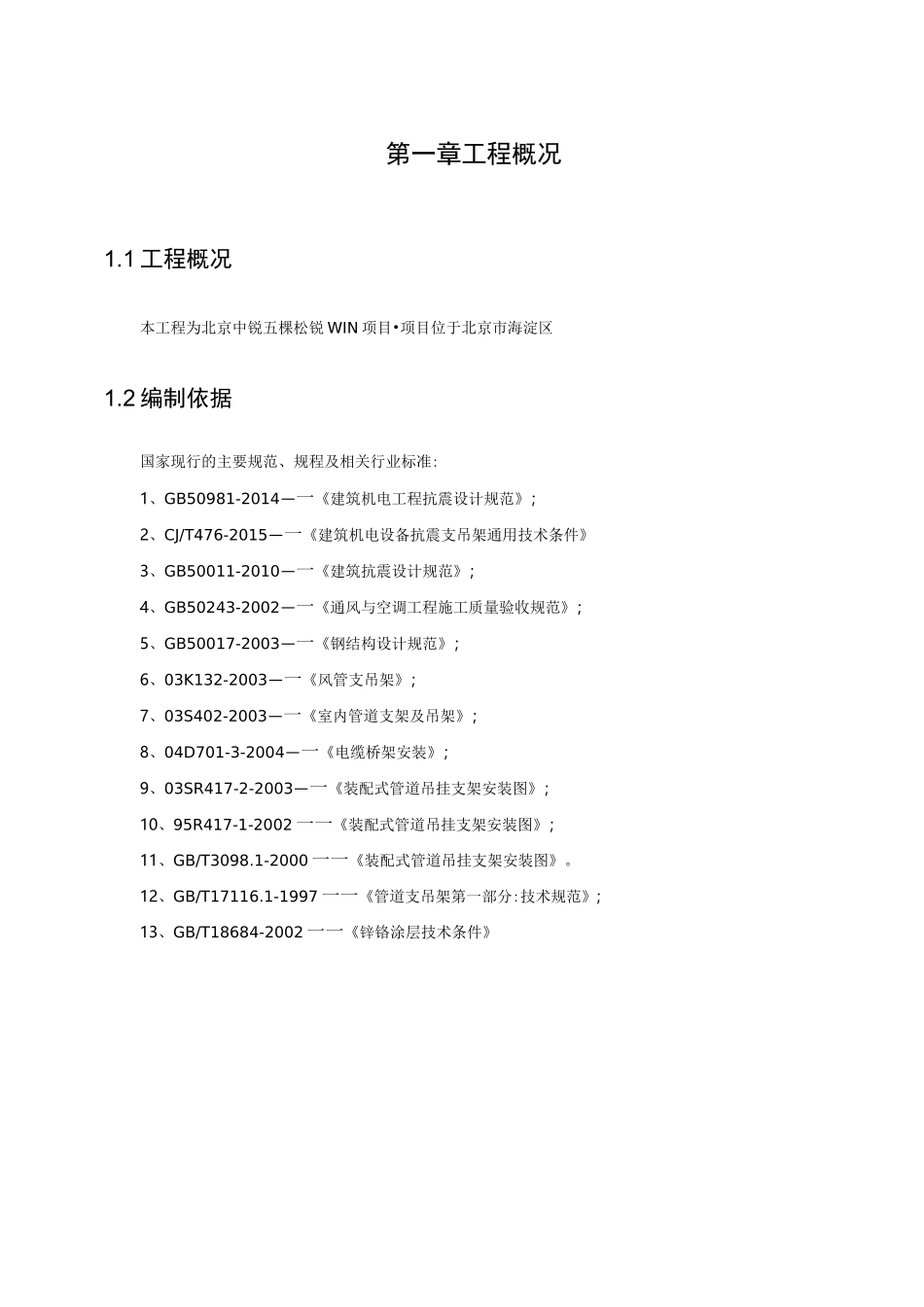

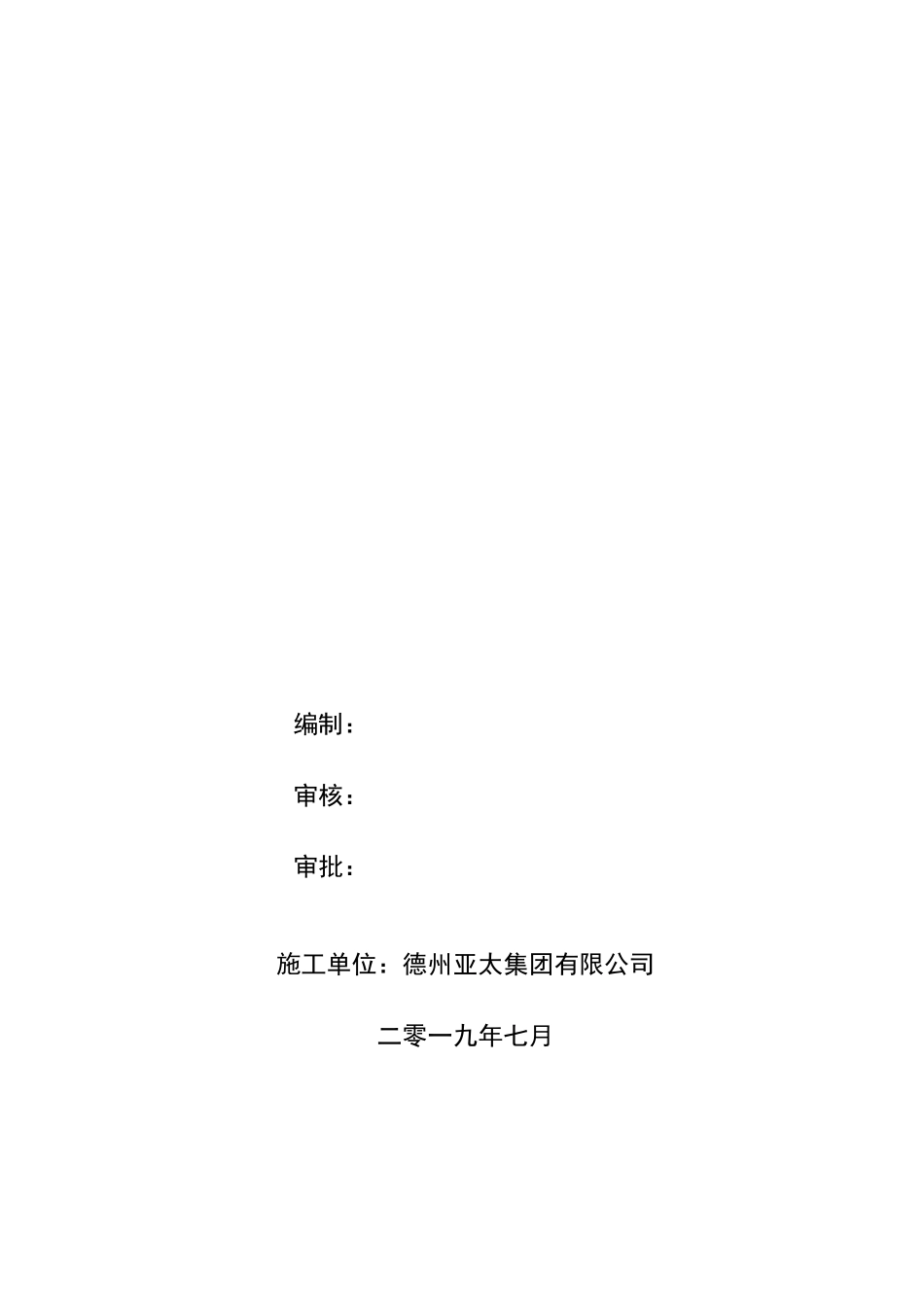

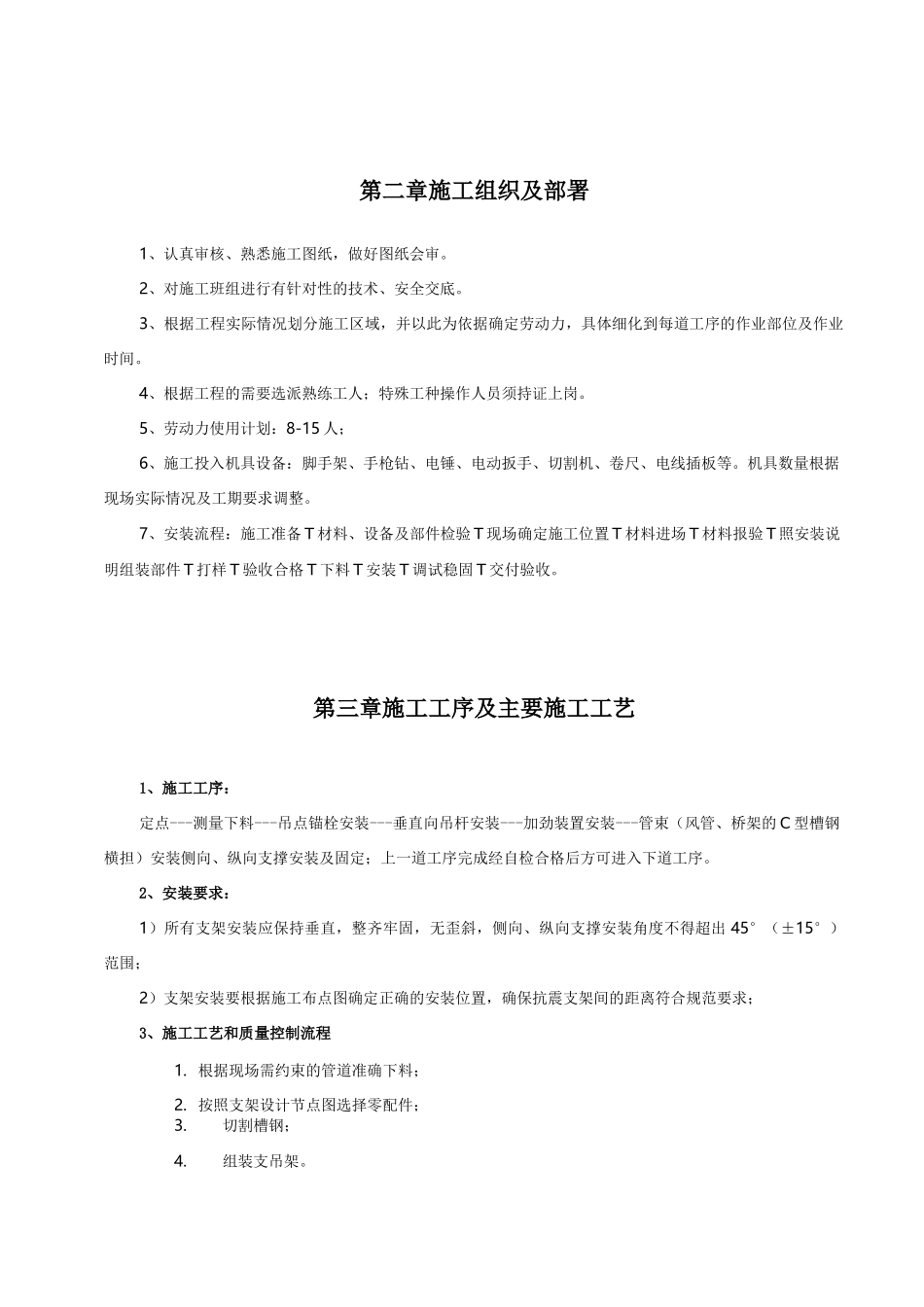

编制：审核：审批：施工单位：德州亚太集团有限公司二零一九年七月第一章工程概况1.1工程概况本工程为北京中锐五棵松锐WIN项目•项目位于北京市海淀区1.2编制依据国家现行的主要规范、规程及相关行业标准:1、GB50981-2014—一《建筑机电工程抗震设计规范》；2、CJ/T476-2015—一《建筑机电设备抗震支吊架通用技术条件》3、GB50011-2010—一《建筑抗震设计规范》；4、GB50243-2002—一《通风与空调工程施工质量验收规范》；5、GB50017-2003—一《钢结构设计规范》；6、03K132-2003—一《风管支吊架》；7、03S402-2003—一《室内管道支架及吊架》；8、04D701-3-2004—一《电缆桥架安装》；9、03SR417-2-2003—一《装配式管道吊挂支架安装图》；10、95R417-1-2002一一《装配式管道吊挂支架安装图》；11、GB/T3098.1-2000一一《装配式管道吊挂支架安装图》。12、GB/T17116.1-1997一一《管道支吊架第一部分:技术规范》;13、GB/T18684-2002一一《锌铬涂层技术条件》第二章施工组织及部署1、认真审核、熟悉施工图纸，做好图纸会审。2、对施工班组进行有针对性的技术、安全交底。3、根据工程实际情况划分施工区域，并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。4、根据工程的需要选派熟练工人；特殊工种操作人员须持证上岗。5、劳动力使用计划：8-15人；6、施工投入机具设备：脚手架、手枪钻、电锤、电动扳手、切割机、卷尺、电线插板等。机具数量根据现场实际情况及工期要求调整。7、安装流程：施工准备T材料、设备及部件检验T现场确定施工位置T材料进场T材料报验T照安装说明组装部件T打样T验收合格T下料T安装T调试稳固T交付验收。第三章施工工序及主要施工工艺1、施工工序：定点---测量下料---吊点锚栓安装---垂直向吊杆安装---加劲装置安装---管束（风管、桥架的C型槽钢横担）安装侧向、纵向支撑安装及固定；上一道工序完成经自检合格后方可进入下道工序。2、安装要求：1）所有支架安装应保持垂直，整齐牢固，无歪斜，侧向、纵向支撑安装角度不得超出45°（±15°）范围；2）支架安装要根据施工布点图确定正确的安装位置，确保抗震支架间的距离符合规范要求；3、施工工艺和质量控制流程1.根据现场需约束的管道准确下料；2.按照支架设计节点图选择零配件；3.切割槽钢；4.组装支吊架。4、注意事项：1根据设计图纸选用正确型号的零配件2切割槽钢时，必须按照槽钢上所示刻度准确切割下料，要求切面垂直，切口平整。4.2抗震支架的固定、锚栓的安装程序1.选用M12-130后扩底锚栓或M12无套管螺杆锚栓；2.在混凝土梁或楼板上标注出锚栓安装的位置，并采用电动工具钻孔，钻头直径14/18mm，钻孔深度80mm。3.清孔；4.装入锚栓；5.上紧扭矩，扭矩大小为45Nm。6.安装支架底座7.安装竖向槽钢8.安装横杆注：在混凝土结构上，用后扩底锚栓固定支吊架时，后扩底锚栓的打入必须达到规定的深度值；用无套管螺杆锚栓必须要用专用工具安装，并且要达到无套管螺杆锚栓要求的安装标准。安装设备：电锤钻、钻头、吹气泵、扭力扳手、合适尺寸的六角套筒。9.管束的安装10.管束扣垫安装11.管束安装注：安装管束务必保证紧固件上扭件达到紧固要求，不得有松动、位移显现发生。5、安装范围1、给水排水:(1)室内消防管道管径大于或等于DN65的管道；(2)泵房内的管道。2、暖通空调:(1)矩形截面面积大于等于0.38平方米和圆形直径大于等于0.70m的风管系统；(2)防排烟风道、事故通风风道及相关设备。3、燃气:内径大于或等于25mm的燃气管道。4、电气:(1)内径不小于60mm的电气配管；(2)重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。6、相关规范要求1•依据GB50981-2014《建筑机电工程抗震设计规范》第8.1.2条的规定:组成抗震支吊架的所有构件采用成品支架构件,连接紧固件的构造应便于安装;2•依据GB20981-2014《建筑机电工程抗震设计规范》第5.1.4条与条文说明的5.1.4条:防排烟风道、事故通风风道及其设备的支吊架严格采用具有抗震功能的支吊架,按技术要求采购及安装;3•抗震支吊架初设间距应满足GB50981-2014《建筑机电工程抗震设计规范》第8.2.3条要求,并满足附表1之规定;4•抗震支架的布置应严格根据...
