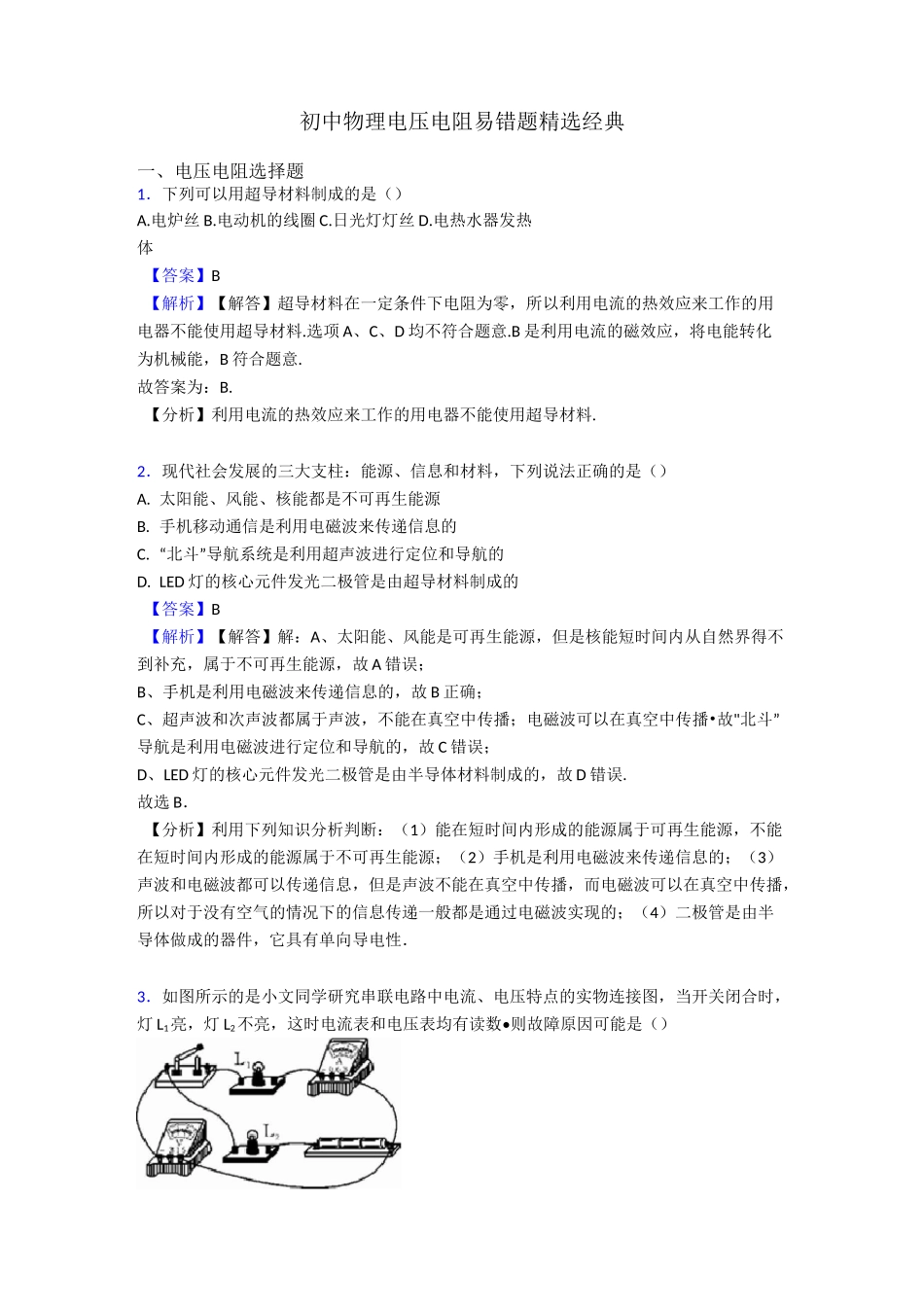

初中物理电压电阻易错题精选经典一、电压电阻选择题1．下列可以用超导材料制成的是（）A.电炉丝B.电动机的线圈C.日光灯灯丝D.电热水器发热体【答案】B【解析】【解答】超导材料在一定条件下电阻为零，所以利用电流的热效应来工作的用电器不能使用超导材料.选项A、C、D均不符合题意.B是利用电流的磁效应，将电能转化为机械能，B符合题意.故答案为：B.【分析】利用电流的热效应来工作的用电器不能使用超导材料.2．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A.太阳能、风能、核能都是不可再生能源B.手机移动通信是利用电磁波来传递信息的C.“北斗”导航系统是利用超声波进行定位和导航的D.LED灯的核心元件发光二极管是由超导材料制成的【答案】B【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播•故"北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误.故选B．【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数•则故障原因可能是（）A.L1断路B.L1短路C.L2短路D.L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。4.如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A.开关S接触不良B.ac导线断路C.R1断路D.R2断路【答案】B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.5.如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A.电流表、电压表示数都减小B.电流表、电压表示数都增大C.电流表示数减小、电压表示数增大D.电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大.故选C.【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化.变C.电流表A示数不变，灯泡L亮度变亮D.电压表V1示数不变，灯...
