M无锡沪东浅层气浮方案VIP免费

M无锡沪东浅层气浮方案_第1页
1/10
M无锡沪东浅层气浮方案_第2页
2/10
M无锡沪东浅层气浮方案_第3页
3/10

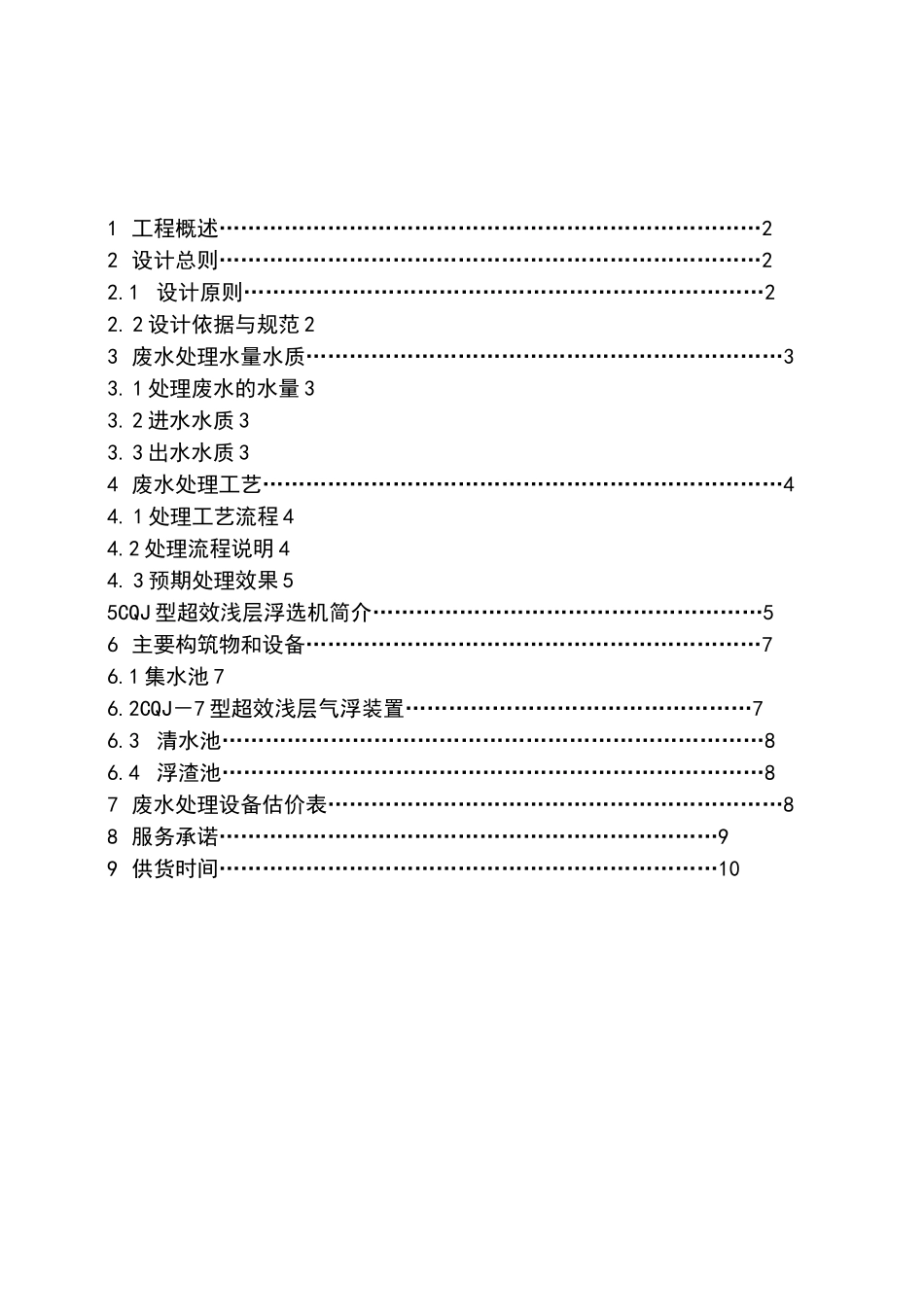

180M3/d造纸废水处理项目方案设计无锡沪东麦斯特环境工程有限公司WUXIHUDONGMASCOTENVIRONMENTALPROJECTSCO.,LTD1工程概述…………………………………………………………………22设计总则…………………………………………………………………22.1设计原则………………………………………………………………22.2设计依据与规范23废水处理水量水质…………………………………………………………33.1处理废水的水量33.2进水水质33.3出水水质34废水处理工艺………………………………………………………………44.1处理工艺流程44.2处理流程说明44.3预期处理效果55CQJ型超效浅层浮选机简介………………………………………………56主要构筑物和设备………………………………………………………76.1集水池76.2CQJ-7型超效浅层气浮装置…………………………………………76.3清水池…………………………………………………………………86.4浮渣池…………………………………………………………………87废水处理设备估价表………………………………………………………88服务承诺……………………………………………………………99供货时间……………………………………………………………101、工程概况我国水资源短缺且污染十分严重,日趋严重的水质污染问题已经引起政府的高度重视。为了有效竭制水质恶化趋势,保护人类赖以生存的环境,所有工业污染源都做到达标排放。其中,造纸工业废水由于其有机污染物含量高,排放量大,环境污染严重,被列为国家重点污染源冶理项目之一。贵公司以木浆为原料,生产生活用纸,为了保证生产的顺利进行,需要对其生产过程中产生的大量有白水进行回收处理。本工艺技术方案通过污水处理新技术的应用,在少量资金投入下,使其达到规定的废水处理要求。2、设计总则2.1、设计原则1)本设计方案严格执行厂家的各项规定,白水回收处理必须确保各项出水水质指标均达到要求。2)针对本工程的具体情况和特点,采用成熟、稳定、经济的处理工艺,以达到节省投资和运行管理方便的目的。3)管理、运行、维修方便。设备选型采用通用产品,选购的产品在国内应是技术先进、质量保证、性能稳定可靠、工作效率高、管理方便、维修维护工作量少、价格适中及售后服务好的产品。4)在保证处理高效率的同时工程设计紧凑合理、节省工程费用、减少占地面积,尽量降低运行费用。5)设计美观、布局合理、降低噪声及合理处置固体废弃物,改善白水回收处理站及周围环境,避免二次污染。2.2、设计依据与规范1)建设单位提供的废水水质、水量等基础资料及处理要求;2)《室外排水设计规范》(GB50101-2005);3)《建筑给水排水设计规范》(GB50015—2003);污染物名称浓度3.3出水水质废水经处理后出水水质见下表。4)《给水排水工程结构设计规范》(GB50069-2002);5)《给水排水设计手册》;6)《混凝土结构设计规范》(GB50010-2002);7)《水工混凝土结构设计规范》(SL/T191-96);8)《工业管道工程施工及验收规范》(GBJ235-82);9)《电力装置的测量仪表装置设计规范》(GB50062-92);10)《低压配电设计规范》(GB50054-92);3、废水处理水量水质3.1、处理废水的水量废水量180m3/h,本方案以180m3/f为设计处理量。3.2、进水水质根据业主提供资料确定,废水处理进水水质指标见下表表1进水水质表2出水水质污染物名称出水标准SSW60mg/LPH6〜94、废水的处理工艺4.1、处理工艺流程通过以上的水质分析,本方案的处理工艺流程见下图。PACPAM4.2、工艺流程说明⑴车间废水经地沟自流至集水池,使水质、水量均衡;⑵再由污水提升泵提升至浅层气浮池;⑶在浅层气浮进入管口加入PAM,经气浮池底部混合管充分混合,紧接着与溶气系统产生的部分带正电荷的微小气泡混合,使微小气泡与絮凝体、废水中的污染物进行吸附,桥联进入气浮布水系统;⑷通过布水系统使废水进入气浮池体,通过气浮的布水系统及无级调速装置使进入气浮池内的废水在布水区及气浮区达零速度;⑸聚凝的絮体及被微气泡吸附桥联的污染物在浮力及零速度的作用下迅速进行固液分离;⑹在浅层气浮池清水区被分离而上浮的浮渣污染物被带螺旋的撇泥勺...
