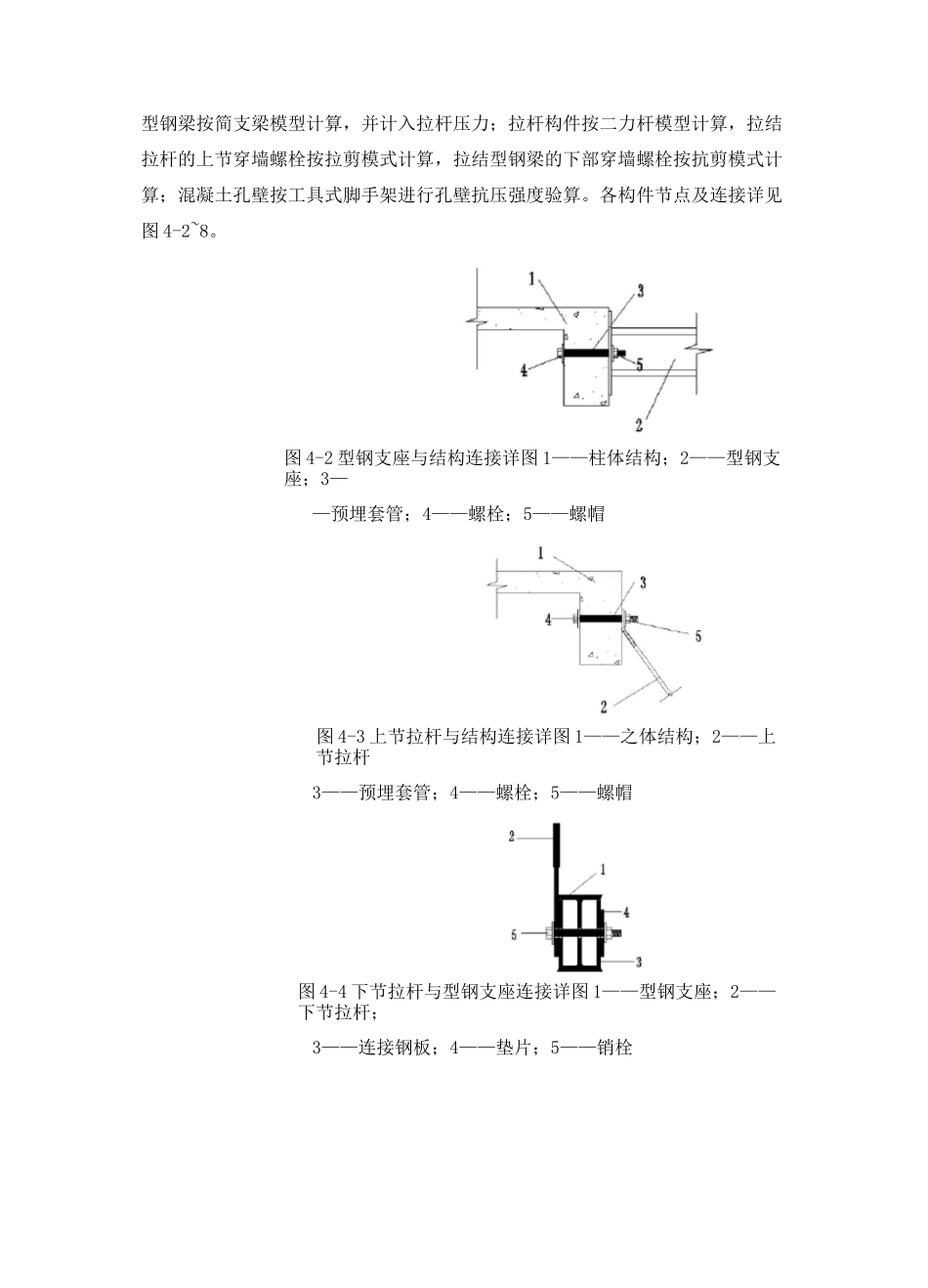

可调拉杆式悬挂脚手架施工工法1前言随着城市化进程的迅速发展，高层建筑在城市建设中越来越普遍,悬挑脚手架作为安全防护措施和操作平台被广泛使用。传统的型钢悬挑脚手架，一般采用U型钢筋拉环或锚固螺栓将型钢固定在混凝土梁板结构上，型钢固定段长度不应小于悬挑段长度的1.25倍，型钢需求量较大，且存在后期补洞问题而导致外墙渗漏水问题多发。为解决上述问题，成立了以“新悬挑架方法研制”为课题的技术攻关小组，通过在杭政储出(2010)25号地块、嘉兴城南路西常睦路南住宅项目等工程的实践总结，形成了“可调拉杆式悬挂脚手架施工技术”，并获得集团公司2014年科技进步一等奖，依托于该技术，获得悬挑脚手架(ZL201420447909.7)、一种外墙脚手架可拆卸连墙件(Zl201420431529.4)、穿板预埋套管固定工具(ZL201420430119.8)、一种梁、墙预埋水平套管固定装置(ZL201420431581.X)等4项实用新型专利，申请穿板预埋套管固定工具(ZL201410456622.5)、一种梁、墙水平套管固定方法(ZL201410375646.8)、建筑外墙脚手架可拆卸连墙件(ZL201410375281.9)等3项发明专利，该技术于2014年12月通过集团公司组织的技术鉴定，达到国内先进水平。在此基础上，经过进一步提炼，形成了可调拉杆式悬挂脚手架施工工法，并于2015年1月被批准为企业工法。2工法特点2.0.1可调拉杆式悬挂脚手架结构形式独特，上节拉杆和型钢支座的端部通过穿墙螺栓与墙(梁)侧面连接，墙(梁)内预埋套管，型钢支座无需埋入剪力墙处，拉杆拉结也无需在模板上开洞预埋拉环，不存在后期补洞过程，消除因补洞引起外墙渗漏水隐患，保证工程质量。2.0.2型钢支座一端通过穿墙螺栓(或预埋钢板)与墙(梁)结构进行连接，悬挑支座无需锚入1.25倍的悬挑长度，可至少节约55.56%的型钢用量。2.0.3拉杆拉结无需在模板上开洞预埋拉环，尤其是对铝模、钢模等，可减少损耗，提高模板重复利用率，降低成本。2.0.4型钢支座和上节拉杆通过预埋穿墙螺栓与墙(梁)结构连接，除角部外，拆除时无需切割，不会对螺栓造成损耗；同时，拆除后的可调拉杆可周转利用，拉杆、螺栓等构件重复利用率高，节约成本。2.0.5由于悬挑层楼面上无型钢支座锚入，可穿插进行砌筑、地面抹灰等工序，后续工作施工方便，节省工期。2.0.6由于拉杆、套筒组件、型钢支座等构件可在工厂定型化生产，构件尺寸精度高，质量可靠，可减少劳动力投入，缩短施工工期。3适用范围本工法适用于一般高层建筑悬挑脚手架施工，对建筑平面相对简单、线条较少的建筑尤为适用。4工艺原理可调拉杆式悬挂脚手架施工工法在传统型钢悬挑脚手架的基础上，对悬挑方式加以改进，通过穿墙螺栓和可调拉杆与建筑结构形成有效连接，结构示意见下图4-1。图4-1可调拉杆式悬挂脚手架结构示意图1——主体结构；2——型钢支座；3——上节拉杆（下端带有螺纹）；4——下节拉杆（上端带有螺纹）；5——套筒组件；6——穿墙螺栓；7——钢管；8——脚手板；9——踢脚板；10——安全网；11——连墙件悬挑层楼面边梁或剪力墙结构内预埋套管，型钢支座一端通过穿过预埋套管的螺栓与建筑结构连接，另一端通过销栓与可调拉杆拉结。可调拉杆由套筒组件和两段拉杆组成，套筒与拉杆在连接处设有方向一致的螺纹，上节拉杆和下节拉杆端部螺纹方向相反，上节拉杆通过穿墙螺栓与结构拉结，下节拉杆与型钢支座拉结。新型悬挂脚手架的螺栓、拉杆、型钢、焊缝尺寸等都经过计算复核，其中型钢梁按简支梁模型计算，并计入拉杆压力；拉杆构件按二力杆模型计算，拉结拉杆的上节穿墙螺栓按拉剪模式计算，拉结型钢梁的下部穿墙螺栓按抗剪模式计算；混凝土孔壁按工具式脚手架进行孔壁抗压强度验算。各构件节点及连接详见图4-2~8。图4-2型钢支座与结构连接详图1——柱体结构；2——型钢支座；3——预埋套管；4——螺栓；5——螺帽图4-3上节拉杆与结构连接详图1——之体结构；2——上节拉杆3——预埋套管；4——螺栓；5——螺帽图4-4下节拉杆与型钢支座连接详图1——型钢支座；2——下节拉杆；3——连接钢板；4——垫片；5——销栓图4-5拉杆与型钢支座连接立面图1——型钢支座；2——下节拉杆3——连接钢板；4——垫片；5——销栓图4-6可调拉杆示意...
