同层排水施工专项方案VIP专享VIP免费

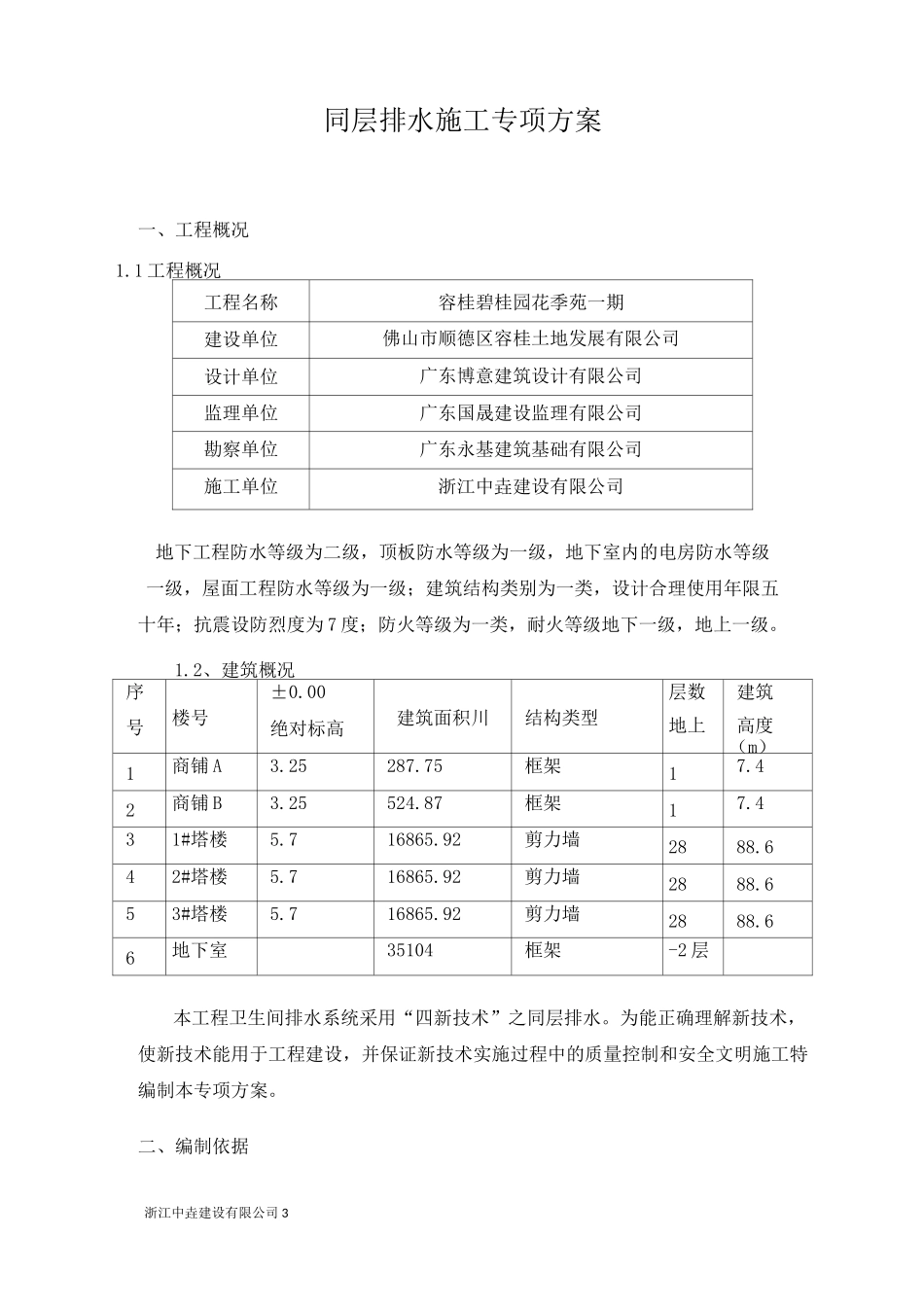

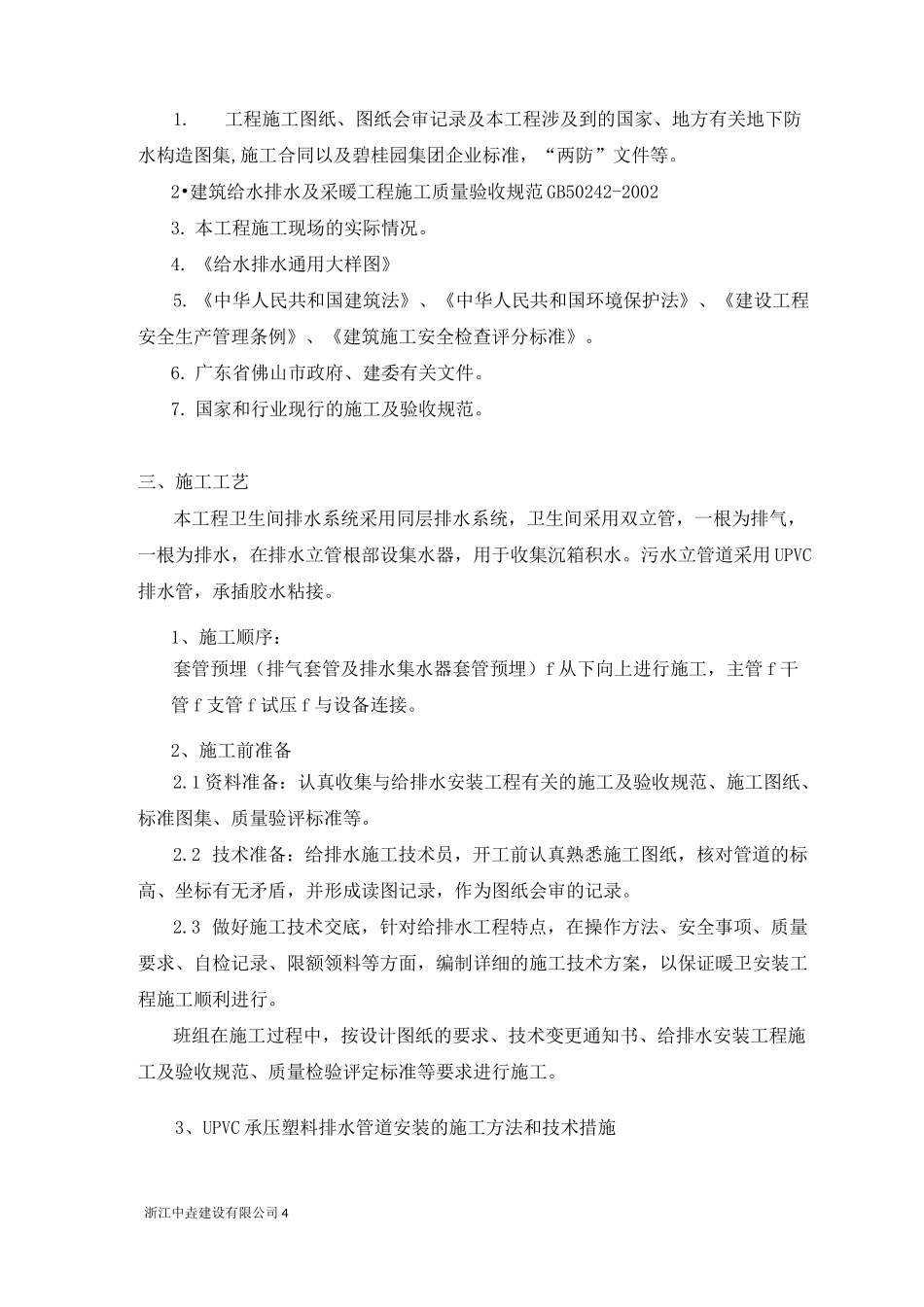

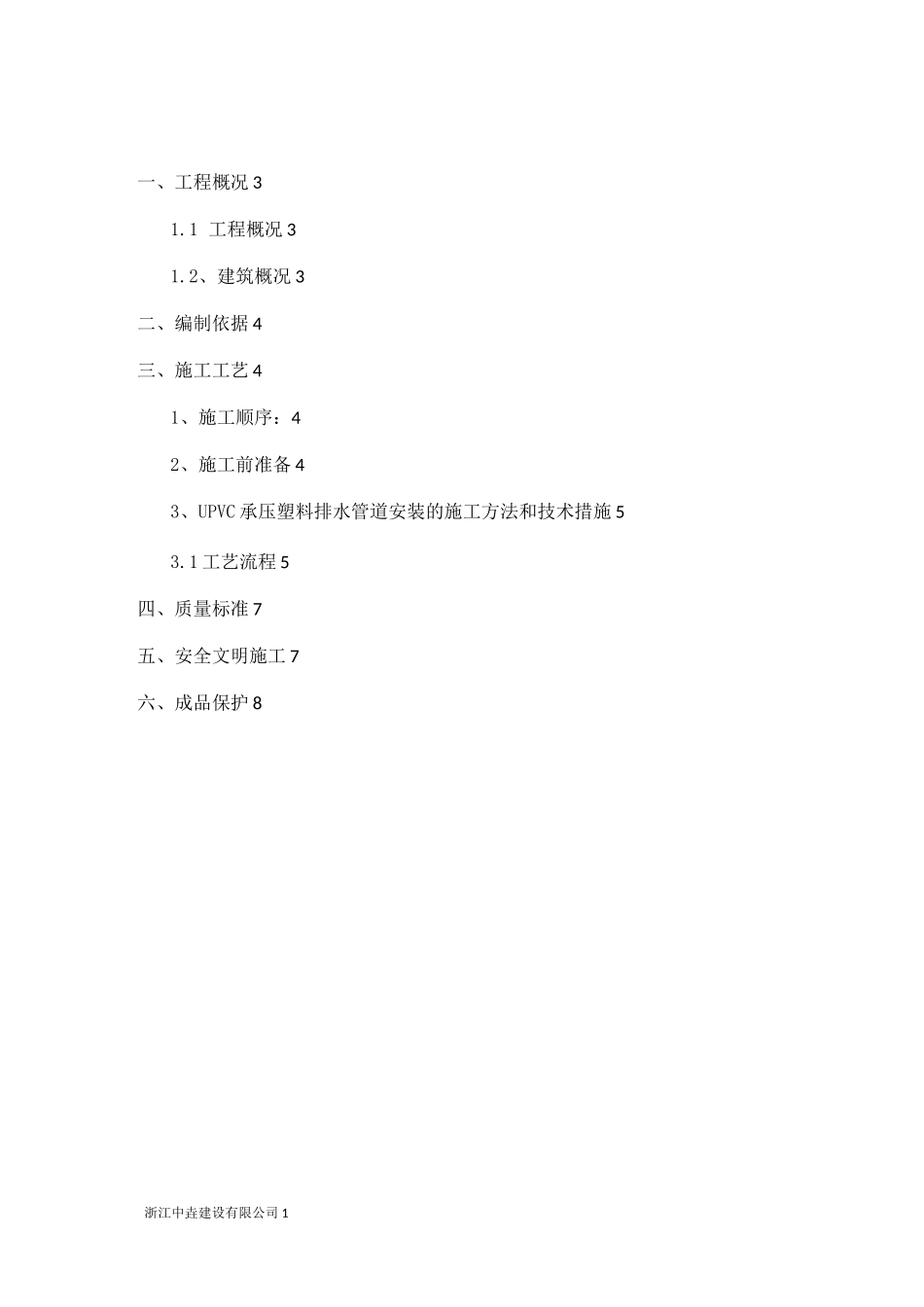

浙江中垚建设有限公司1一、工程概况31.1工程概况31.2、建筑概况3二、编制依据4三、施工工艺41、施工顺序：42、施工前准备43、UPVC承压塑料排水管道安装的施工方法和技术措施53.1工艺流程5四、质量标准7五、安全文明施工7六、成品保护8浙江中垚建设有限公司3同层排水施工专项方案一、工程概况1.1工程概况工程名称容桂碧桂园花季苑一期建设单位佛山市顺德区容桂土地发展有限公司设计单位广东博意建筑设计有限公司监理单位广东国晟建设监理有限公司勘察单位广东永基建筑基础有限公司施工单位浙江中垚建设有限公司地下工程防水等级为二级，顶板防水等级为一级，地下室内的电房防水等级一级，屋面工程防水等级为一级；建筑结构类别为一类，设计合理使用年限五十年；抗震设防烈度为7度；防火等级为一类，耐火等级地下一级，地上一级。1.2、建筑概况序号楼号±0.00绝对标高建筑面积川结构类型层数地上建筑高度（m）1商铺A3.25287.75框架17.42商铺B3.25524.87框架17.431#塔楼5.716865.92剪力墙2888.642#塔楼5.716865.92剪力墙2888.653#塔楼5.716865.92剪力墙2888.66地下室35104框架-2层本工程卫生间排水系统采用“四新技术”之同层排水。为能正确理解新技术，使新技术能用于工程建设，并保证新技术实施过程中的质量控制和安全文明施工特编制本专项方案。二、编制依据浙江中垚建设有限公司41.工程施工图纸、图纸会审记录及本工程涉及到的国家、地方有关地下防水构造图集,施工合同以及碧桂园集团企业标准，“两防”文件等。2•建筑给水排水及采暖工程施工质量验收规范GB50242-20023.本工程施工现场的实际情况。4.《给水排水通用大样图》5.《中华人民共和国建筑法》、《中华人民共和国环境保护法》、《建设工程安全生产管理条例》、《建筑施工安全检查评分标准》。6.广东省佛山市政府、建委有关文件。7.国家和行业现行的施工及验收规范。三、施工工艺本工程卫生间排水系统采用同层排水系统，卫生间采用双立管，一根为排气，一根为排水，在排水立管根部设集水器，用于收集沉箱积水。污水立管道采用UPVC排水管，承插胶水粘接。1、施工顺序：套管预埋（排气套管及排水集水器套管预埋）f从下向上进行施工，主管f干管f支管f试压f与设备连接。2、施工前准备2.1资料准备：认真收集与给排水安装工程有关的施工及验收规范、施工图纸、标准图集、质量验评标准等。2.2技术准备：给排水施工技术员，开工前认真熟悉施工图纸，核对管道的标高、坐标有无矛盾，并形成读图记录，作为图纸会审的记录。2.3做好施工技术交底，针对给排水工程特点，在操作方法、安全事项、质量要求、自检记录、限额领料等方面，编制详细的施工技术方案，以保证暖卫安装工程施工顺利进行。班组在施工过程中，按设计图纸的要求、技术变更通知书、给排水安装工程施工及验收规范、质量检验评定标准等要求进行施工。3、UPVC承压塑料排水管道安装的施工方法和技术措施浙江中垚建设有限公司53.1工艺流程安装准备f套管预埋f预制加工f干管安装f立管安装f支管安装f卡件固定f封堵洞口f闭水试验f通水试验f通球试验f竣工验收。3.2安装准备材料准备：UPVC塑料管内外表层应光滑、无气泡、裂纹，管壁厚薄应均匀致，直管段挠度不大于1%，管件造型应规矩、光滑、无毛刺；所购材料必须有合格证件；选用胶水与管材、管件应是同一生产厂家。工具准备：手电钻、电锤、钢锯、铣口器、活扳手、手锤、水平尺、套丝板、线坠等。3.3预制加工根据图纸并结合实际情况，按预留口位置测量尺寸，绘制加工图。根据草图量好管道尺寸，进行断管，断口平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣15度角。粘接前应对承插口先做插入试验，不得全部插入，一般为承口深度的3/4。试插合格后，用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30秒至1分钟即可粘接牢固，粘牢后立即将溢出的粘接剂擦拭干净，多口粘接时注意预留口方向。3.4UPVC排水干管的安装根据设计图纸要求坐标、标高，预埋套管。套管采用UPVC专用套管，预埋在沉箱底板混凝土中，集水器套管预埋时，应将集水器上盖子的孔用透明胶带封堵，防止混...
