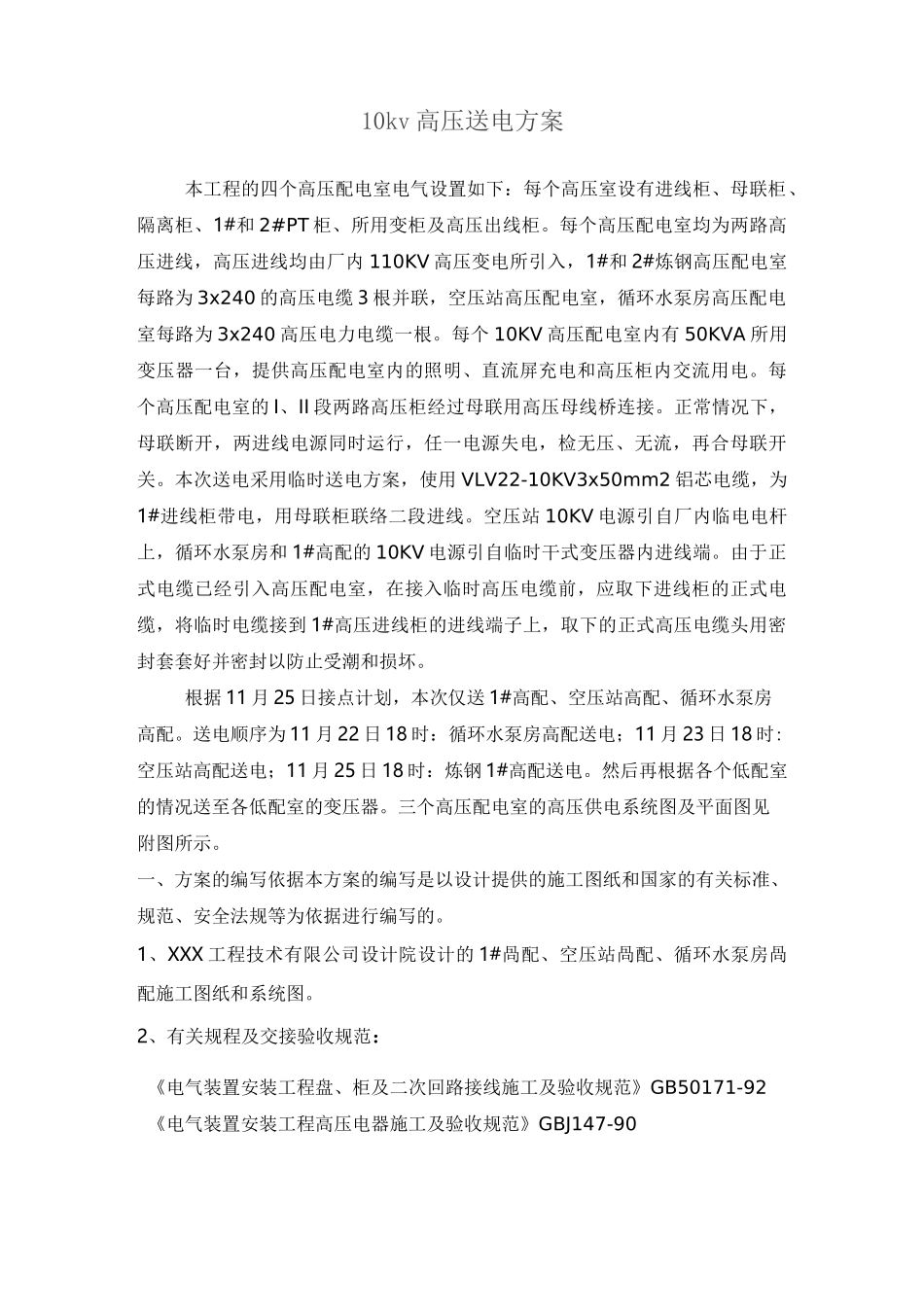

10kv高压送电方案本工程的四个高压配电室电气设置如下:每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜
每个高压配电室均为两路高压进线,高压进线均由厂内110KV高压变电所引入,1#和2#炼钢高压配电室每路为3x240的高压电缆3根并联,空压站高压配电室,循环水泵房高压配电室每路为3x240高压电力电缆一根
每个10KV高压配电室内有50KVA所用变压器一台,提供高压配电室内的照明、直流屏充电和高压柜内交流用电
每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接
正常情况下,母联断开,两进线电源同时运行,任一电源失电,检无压、无流,再合母联开关
本次送电采用临时送电方案,使用VLV22-10KV3x50mm2铝芯电缆,为1#进线柜带电,用母联柜联络二段进线
空压站10KV电源引自厂内临电电杆上,循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端
由于正式电缆已经引入高压配电室,在接入临时高压电缆前,应取下进线柜的正式电缆,将临时电缆接到1#高压进线柜的进线端子上,取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏
根据11月25日接点计划,本次仅送1#高配、空压站高配、循环水泵房高配
送电顺序为11月22日18时:循环水泵房高配送电;11月23日18时:空压站高配送电;11月25日18时:炼钢1#高配送电
然后再根据各个低配室的情况送至各低配室的变压器
三个高压配电室的高压供电系统图及平面图见附图所示
一、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的
1、XXX工程技术有限公司设计院设计的1#咼配、空压站咼配、循环水泵房咼配施工图纸和系统图

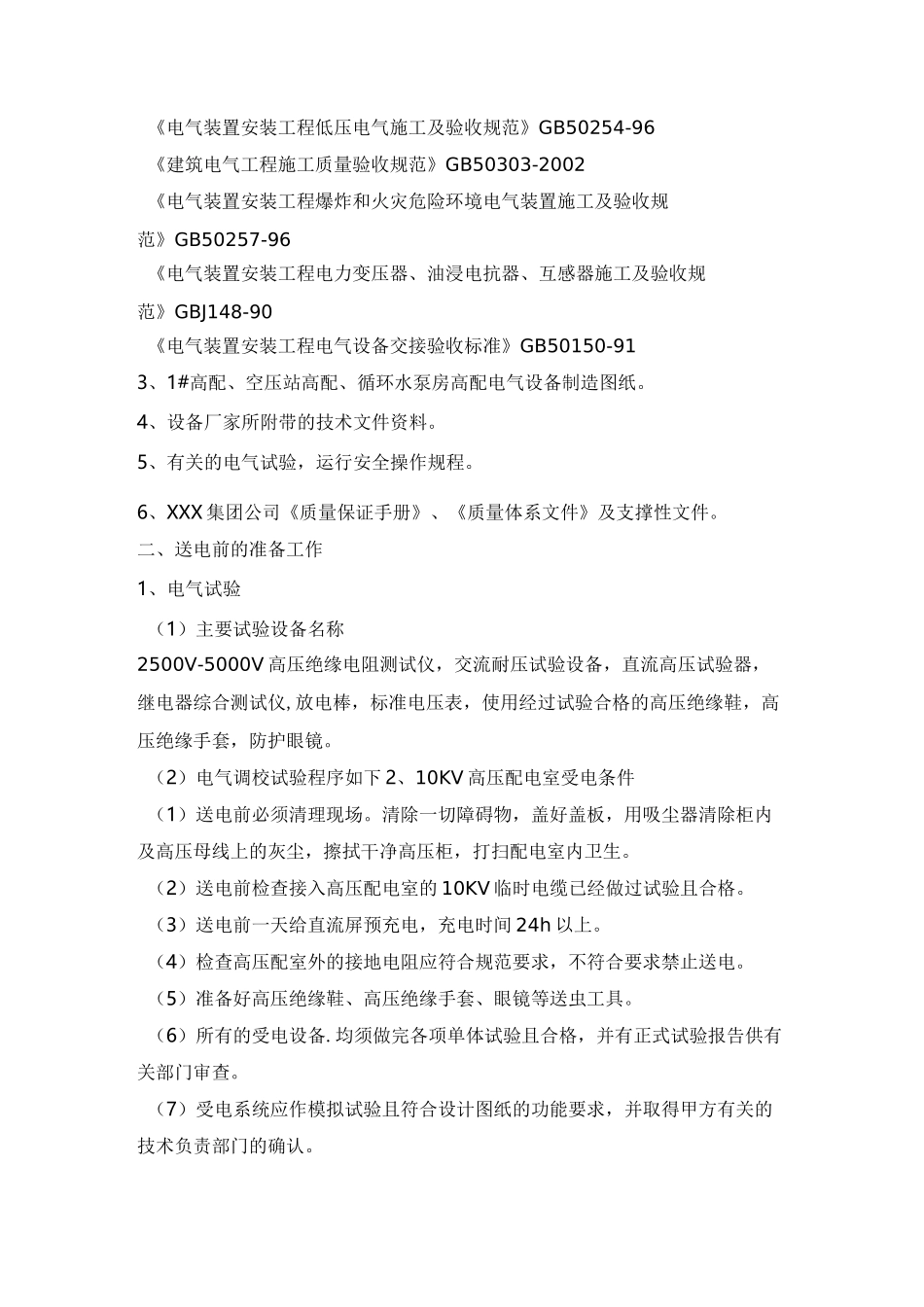

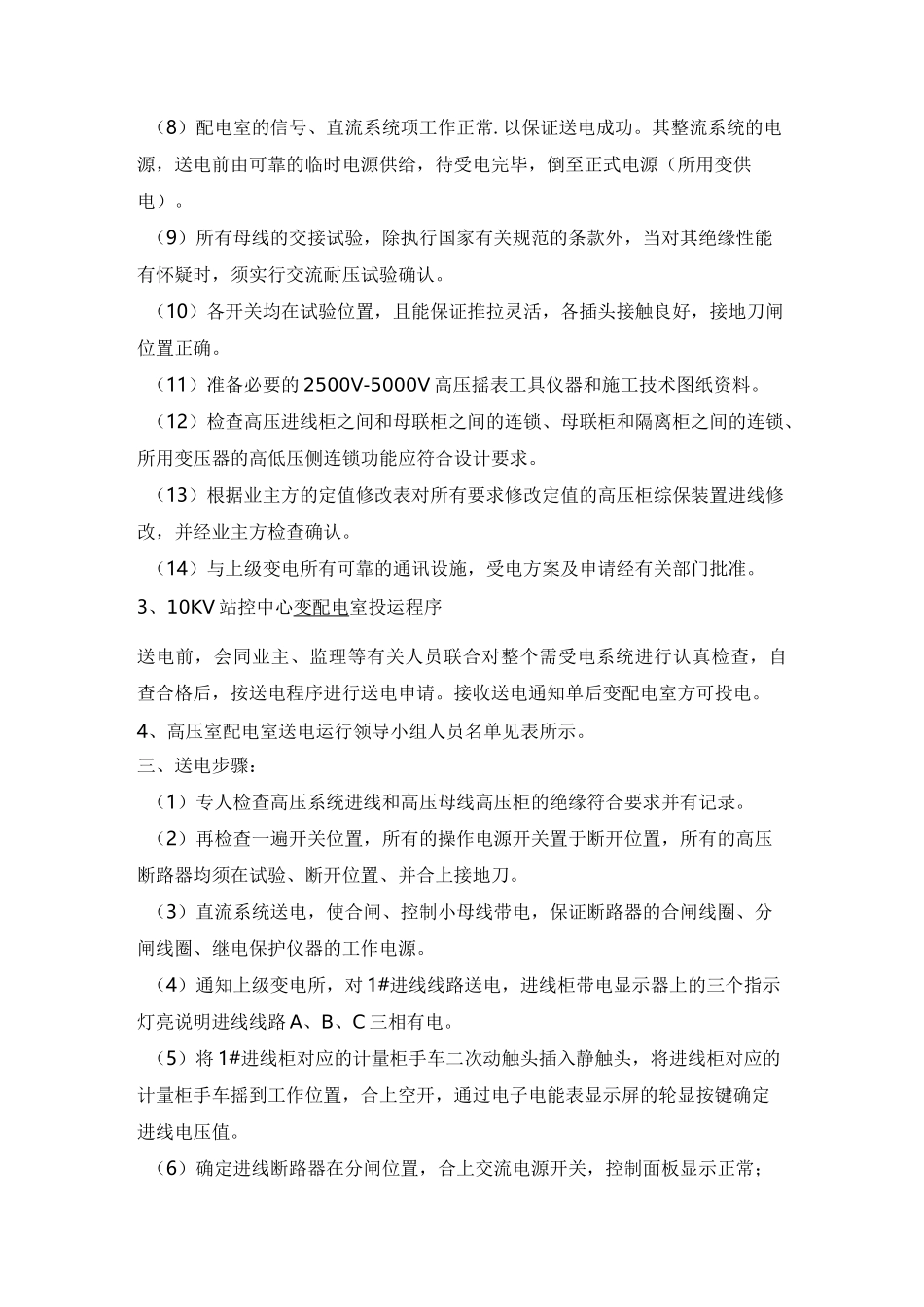

2、有关规程及交接验收规范:《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程高压电器
