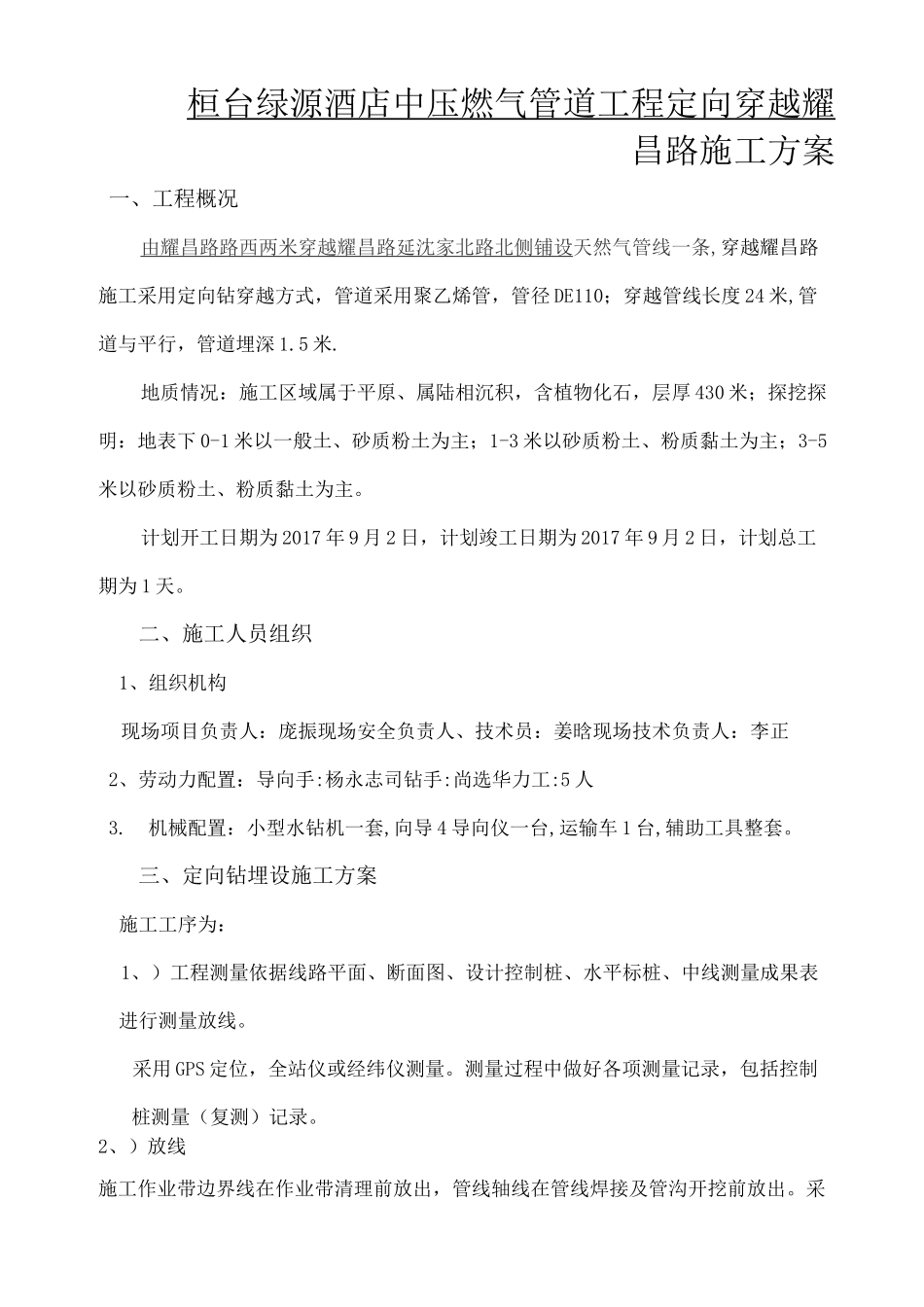

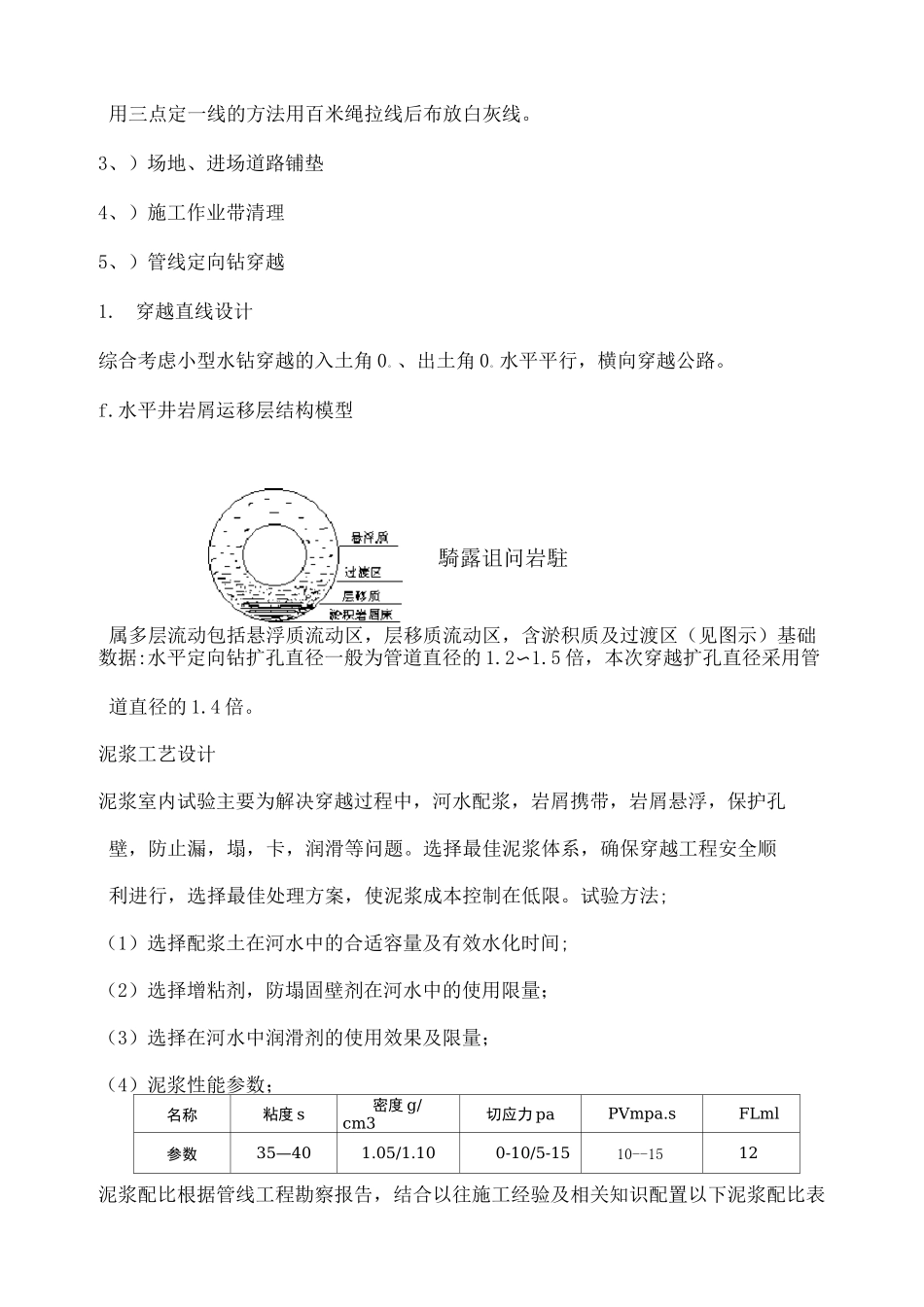

桓台华润燃气有限公司桓台绿源酒店中压燃气管道工程定向穿—司庞振施工队二O一^年九月二日桓台绿源酒店中压燃气管道工程定向穿越耀昌路施工方案一、工程概况由耀昌路路西两米穿越耀昌路延沈家北路北侧铺设天然气管线一条,穿越耀昌路施工采用定向钻穿越方式，管道采用聚乙烯管，管径DE110；穿越管线长度24米,管道与平行，管道埋深1.5米.地质情况：施工区域属于平原、属陆相沉积，含植物化石，层厚430米；探挖探明：地表下0-1米以一般土、砂质粉土为主；1-3米以砂质粉土、粉质黏土为主；3-5米以砂质粉土、粉质黏土为主。计划开工日期为2017年9月2日，计划竣工日期为2017年9月2日，计划总工期为1天。二、施工人员组织1、组织机构现场项目负责人：庞振现场安全负责人、技术员：姜晗现场技术负责人：李正2、劳动力配置：导向手:杨永志司钻手:尚选华力工:5人3.机械配置：小型水钻机一套,向导4导向仪一台,运输车1台,辅助工具整套。三、定向钻埋设施工方案施工工序为：1、）工程测量依据线路平面、断面图、设计控制桩、水平标桩、中线测量成果表进行测量放线。采用GPS定位，全站仪或经纬仪测量。测量过程中做好各项测量记录，包括控制桩测量（复测）记录。2、）放线施工作业带边界线在作业带清理前放出，管线轴线在管线焊接及管沟开挖前放出。采騎露诅问岩駐移辰用三点定一线的方法用百米绳拉线后布放白灰线。3、）场地、进场道路铺垫4、）施工作业带清理5、）管线定向钻穿越1.穿越直线设计综合考虑小型水钻穿越的入土角0。、出土角0。水平平行，横向穿越公路。f.水平井岩屑运移层结构模型属多层流动包括悬浮质流动区，层移质流动区，含淤积质及过渡区（见图示）基础数据:水平定向钻扩孔直径一般为管道直径的1.2〜1.5倍，本次穿越扩孔直径采用管道直径的1.4倍。泥浆工艺设计泥浆室内试验主要为解决穿越过程中，河水配浆，岩屑携带，岩屑悬浮，保护孔壁，防止漏，塌，卡，润滑等问题。选择最佳泥浆体系，确保穿越工程安全顺利进行，选择最佳处理方案，使泥浆成本控制在低限。试验方法;（1）选择配浆土在河水中的合适容量及有效水化时间;（2）选择增粘剂，防塌固壁剂在河水中的使用限量；（3）选择在河水中润滑剂的使用效果及限量；（4）泥浆性能参数；名称粘度s密度g/cm3切应力paPVmpa.sFLml参数35—401.05/1.100-10/5-1510--1512泥浆配比根据管线工程勘察报告，结合以往施工经验及相关知识配置以下泥浆配比表马氏地层推荐用量选用产品推荐用量（/m3）漏斗状况（/100gal）粘度砂质Hydraul-EZ（易钻）/Insta-vis20〜粉土24〜36kg/0.6〜45〜Plus（万用王）/30lb/0.5〜及一1.2lt/0.6〜5手）1pt/0.5〜1pt般土10〜粉质Hydraul-EZ（易乍占）/Insta-vis12〜18kg/0.6〜35〜15lb/0.5〜粘土Plus（万用王）1.2lt401pt经综合考虑：本工程采用优质造浆土1000公斤/纯碱土100公斤/甲基纤维素60公斤/媒碱剂100公斤。此外对泥浆配置用的水的PH值进行检测，若发现PH值〈7或者过低者，通过加苏打粉将其PH值调到8—10。8、）风险分析定向钻的施工的风险最主要的分别是：导向孔失败、卡钻、预扩孔塌方、管道回拖失败等几个主要的危险因素。9、）应急预案及规避措施加强对施工前及施工过程中的监控，对定向钻施工全过程实施监控：（1）对钻具的监控管理定期检查钻具的磨损及密封情况，采用测量、无损检测、试泵等方法，判定钻具是否报废或降低使用标准，使钻具在长距离穿越中保持良好状况，分级使用在不同长度和管径的定向钻中，使其发挥作用，做到物尽其用。(2)导向孔的钻进及控向钻导向孔是施工的关键工序，直接影响穿越的曲线及回拖的成功与否。遇到软地层时不得加快速度，增加压力，遇到硬地层时要减轻压力，所谓“软不加，硬要减，软硬交接面要划眼”。此段最容易造成倾角和方位角变化大而给后续工程留下最大隐患，一定保证按设计轨迹成孔并且是一个规则的剖面，避免形成键槽、台肩和井径变化率大而影响成孔质量。力的目的。1、建立健全的质量保证体系，做到层层分解，责任到人。2、强化跟踪监督检查，严格工序自检、互检、交接检和评定检查验收制度，行使工程质量否决权，确保工程质量。3、认真执行计量法，...
