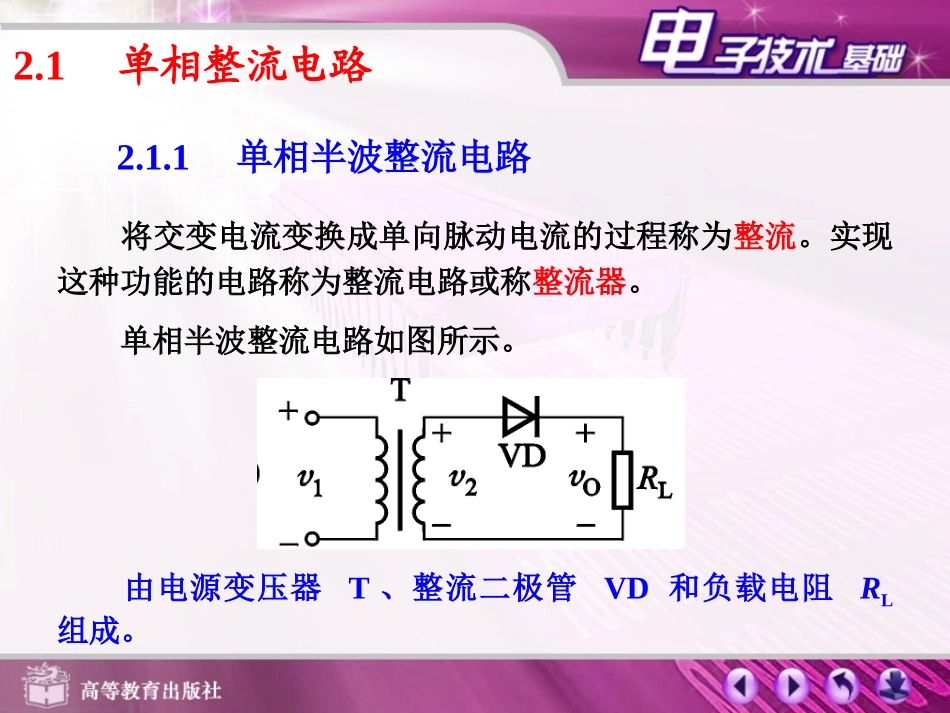

2.1单相整流电路2.2其他二极管及应用电路本章小结第二章二极管应用电路2.1.1单相半波整流电路将交变电流变换成单向脉动电流的过程称为整流。实现这种功能的电路称为整流电路或称整流器。2.1单相整流电路单相半波整流电路如图所示。由电源变压器T、整流二极管VD和负载电阻RL组成。2.1单相整流电路（1）当v2为正半周时，二极管VD加正向电压，处于导通状态，RL上产生正半周电压vO，如图（b）所示。（2）当v2为负半周时，二极管VD加反向电压，处于截止状态，RL上无电流流过，如图（c）所示。工作原理示意图如图所示。1．工作原理各波形之间的对应关系如图所示。2.1单相整流电路半波整流：电路仅利用电源电压的半个波，故称半波整流。脉动直流电：大小波动，方向不变的电流（或电压）称为脉动直流电。半波整流后的输出信号为半波脉动直流电。半波整流电路的缺点是电源利用率低，且输出脉动大。2.1单相整流电路2．负载与整流二极管的电压和电流（1）负载电压VOL2LOO450RV.RVI（2）负载电流IL（3）流过二极管的正向电流IV（4）二极管反向峰值电压VRVO=0.45V2OVII22R4112V.VV2.1单相整流电路（5）正确选择二极管的参数：①最大整流电流：②最高反向工作电压：IVM≥IORMV22V≥2.1单相整流电路单相全波整流电路如图所示。2.1.2单相全波整流电路2.1单相整流电路1．工作原理2aOvv（2）当v1为负半周时，如图（b）所示，VD2导通，VD1截止，RL两端输出电压。2bOvv2.1单相整流电路（1）当v1为正半周时，如图（b）所示，VD1导通，VD2截止，RL两端输出电压。全波整流波形如图所示。2.1单相整流电路2．负载与整流二极管的电压和电流（1）负载所获得的直流电压平均值：VO=20.45V2=0.9V2（2）负载平均电流：（3）每只二极管承受的反向峰值电压VR（4）每只二极管通过的平均电流：L2O9.0RVI2R22VVL2OV45.021RVII2.1单相整流电路1．工作原理具有电阻负载的桥式整流电路如图所示。2.1.3单相桥式整流电路2.1单相整流电路（1）当v1为正半周时，如图（b）所示，VD1和VD2导通，VD3和VD4截止，RL两端输出电压vO。（2）当v1为负半周时，如图（b）所示，VD3和VD4导通，VD1和VD2截止，RL两端输出电压vO。2.1单相整流电路桥式整流电路波形如图所示。2.1单相整流电路2．负载与整流二极管的电压和电流（1）负载所获得的直流电压平均值：VO=20.45V2=0.9V2（4）每只二极管承受的反向电压：L2O9.0RVI（3）每只二极管通过的平均电流：（2）负载平均电流：L2OV45021RV.II2RM2VV2.1单相整流电路[例2-1]有一直流负载需要直流电压6V，直流电流0.4A，若采用桥式整流电路，求电源变压器的二次电压。并选择二极管的型号。V7690V690L2...VV则解取V2=9.1V(6.7V+0.7V2)因VL=0.9V2A20A402121OV..II流过二极管的平均电流V9121941122R...VV选择二极管可用整流电流为300mA，额定反向工作电压为25V的2CZ53A，共四只。二极管承受的反向电压2.1单相整流电路在整流电路后加接滤波电路可使负载得到平滑的直流电压。常见的滤波电路有型LC滤波、型LC滤波和型RC滤波，如图所示。2.1.4滤波电路简介2.1单相整流电路1．电容滤波电路电路图如图所示。（1）电容器在半波整流电路中的滤波作用2.1单相整流电路2.1单相整流电路①v2为第一个正半周当v2<vC时，VD截止，电容器对负载RL放电，RL中有电流，放电延续到下一个正半周。如图（c）所示。当v2>vC时，VD导通，对C充电。如图（b）所示。v2由0开始上升，但当v2<vC时，VD仍截止。②v2为第二个正半周当v2>vC时，VD导通，继续对C充电，但因为电容器上有剩余电压，充电时间缩短。当v2<vC时，VD截止，电容通过RL放电。直流电流：负载上的直流电压近似等于输入电压v2的峰值V2m，即VO≈V2m。LOORVI2.1单相整流电路③电容的充放电反复进行，直到电容器C上充电上升的电压等于放电下降的电压时，进入稳定状态。波形如图（d）所示。电路图和波形如图所示。（2）电容器在全波整流电路中的滤波作用2.1单相整流电路②输出电压（平均值）：①全波整流电路输出的是全波脉动直流电，输入电压正负半周对电容C充...
