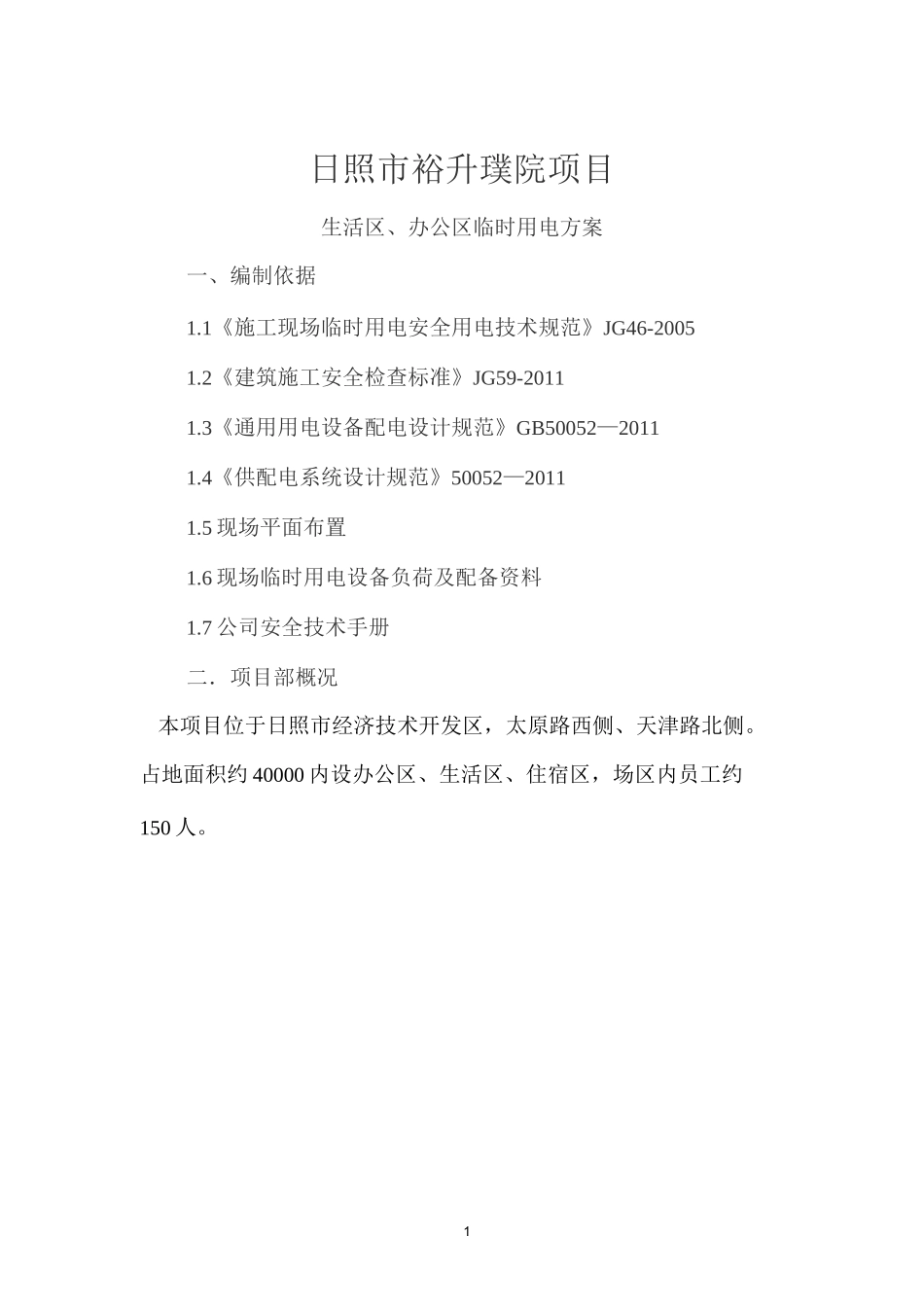

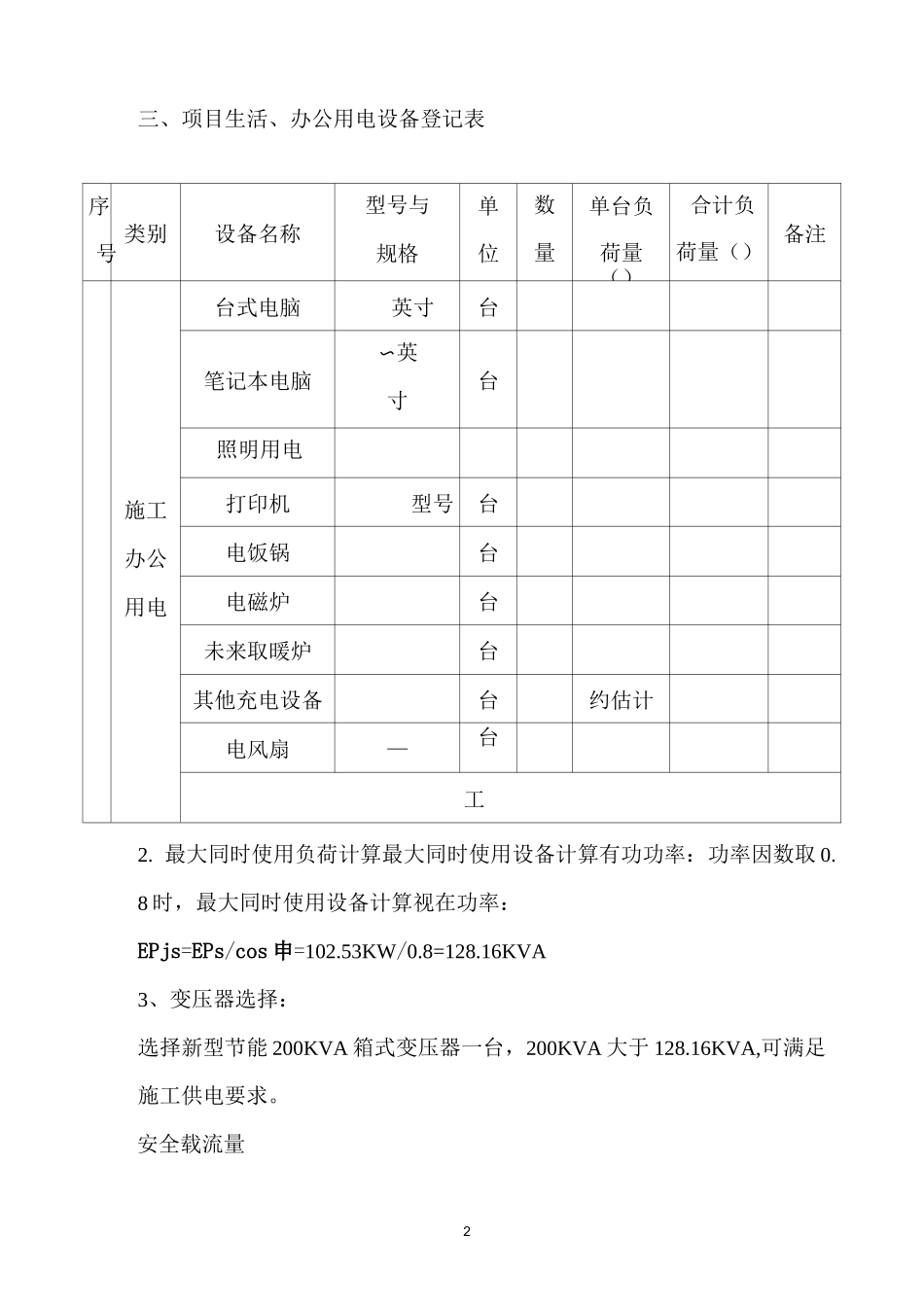

1日照市裕升璞院项目生活区、办公区临时用电方案一、编制依据1.1《施工现场临时用电安全用电技术规范》JG46-20051.2《建筑施工安全检查标准》JG59-20111.3《通用用电设备配电设计规范》GB50052—20111.4《供配电系统设计规范》50052—20111.5现场平面布置1.6现场临时用电设备负荷及配备资料1.7公司安全技术手册二．项目部概况本项目位于日照市经济技术开发区，太原路西侧、天津路北侧。占地面积约40000内设办公区、生活区、住宿区，场区内员工约150人。2三、项目生活、办公用电设备登记表序号类别设备名称型号与规格单位数量单台负荷量（）合计负荷量（）备注施工办公用电台式电脑英寸台笔记本电脑〜英寸台照明用电打印机型号台电饭锅台电磁炉台未来取暖炉台其他充电设备台约估计电风扇—台工2.最大同时使用负荷计算最大同时使用设备计算有功功率：功率因数取0.8时，最大同时使用设备计算视在功率：EPjs=EPs/cos申=102.53KW/0.8=128.16KVA3、变压器选择：选择新型节能200KVA箱式变压器一台，200KVA大于128.16KVA,可满足施工供电要求。安全载流量3I=1000P/G3•U1•cos^)=1000X128.16/(13X380X0.8)=338(A)要选用50mm2铜芯电缆。四、技术措施1、外电保护根据现场实际勘测，该工程外侧边缘与外电架空线路的边线之间符合安全操作距离。2、保护接零办公供电严格使用三相五线制TNS保护接零系统。外加箱变低压侧中性点直接接地,在每路专用保护零线PE上做至少三处重复接地,即现场总配电箱、分配电箱及开关箱处做重复接地。接地装置采用镀锌片垂直接入地下，每处接地体采用两根导体，间距5m,每处接地电阻不大于10Q。重复接地必须和保护零线有可靠连接，严禁与工作零线连接。严禁一部分设备保护接地，一部分设备保护接零。设备不带电的金属外壳及配电相的金属箱门和支座必须与保护接零可靠连接。用电设备的不带电金属外壳(包括照明器材手持电动工具的金属外壳)及配电箱金属门、支座必须与保护接零PE线可靠连接，并且有震动的设备连接点不少于两处。3、防雷计划架做好防雷接地，每处接地电阻不大于10Q.4、配电箱、开关箱配电箱、开关箱设置在干燥和通风及常温场所;采用日照市安监总站规定的标准配电箱;配电箱和开关箱安装时：固定式距离地面大于2米小于1.8米，4严格按照三级配电两级保护的要求进行配电。分配电箱和开关箱必须设置漏电保护器，其中开关箱作为末级漏电保护，其动作电流不大于30mA,动作时间不小于0.1S。所有电箱门锁完好，开关配件完好灵敏，配电箱做好防雨措施。严格按照JGJ59-2011规范要求，行“一机、一闸、一箱、一漏”.5、照明特殊场所的照明使用低压36V电压照明，线路敷设宜采用瓷瓶沿顶敷设;在潮湿和易触电及带电体场所的照明电源不小24V.特别潮湿的场所、导电良好的地面或金属容器内工作的照明电压不大于12v。办公区、生活区、厕所、洗手间等区照明采用固定灯照明，架设高度不低于3m,灯具金属外壳与保护PE线可靠连接。钢筋和木工建功区照明采用白炽管灯，电源线采用塑铜线穿管沿防护棚敷设。提高安全系数减少触电事故的发生，根据项目实际情况采用带安全防护罩的白炽管灯，并用铝合金成交叉形式隔离外物，照明线路采用塑铜线沿顶棚利用瓷瓶固定明敷现场照明使用专用回路，安装装漏电保护器。室内灯具高度不低于2.7m，室外灯具高度不低于3m.低压照明变压器采用双绕组型.6、电缆线路敷设供电线路主要采用沿墙和马路埋低敷设，楼层内电缆垂直敷设。分配电箱至开关箱、开关箱至设备的电缆采用电缆穿管保护敷设，严禁地面明敷。电缆直埋时敷设深度不小于0.6m，并在电缆上下均匀铺不少于560mm厚的细沙，然后覆盖砖、木板等硬质保护层；架空敷设时采用绝缘子固定，严禁使用金属裸线作绑扎线。固定点使用绝缘子间距应保证能承受电缆自重所带来的荷重；电缆垂直敷设是利用在建工程的竖井或管道井等，电缆在每层设一处固定点。电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面2m高度至地下0.2m处，加设保护套管。保护套管的内径大于电缆外径的1.5倍。8、一般场所采用各类手持电动工具，并装设额定动作电流不小于30mA,额定漏电时间不小于0.1S的漏电保护器。若采用I类手持...
