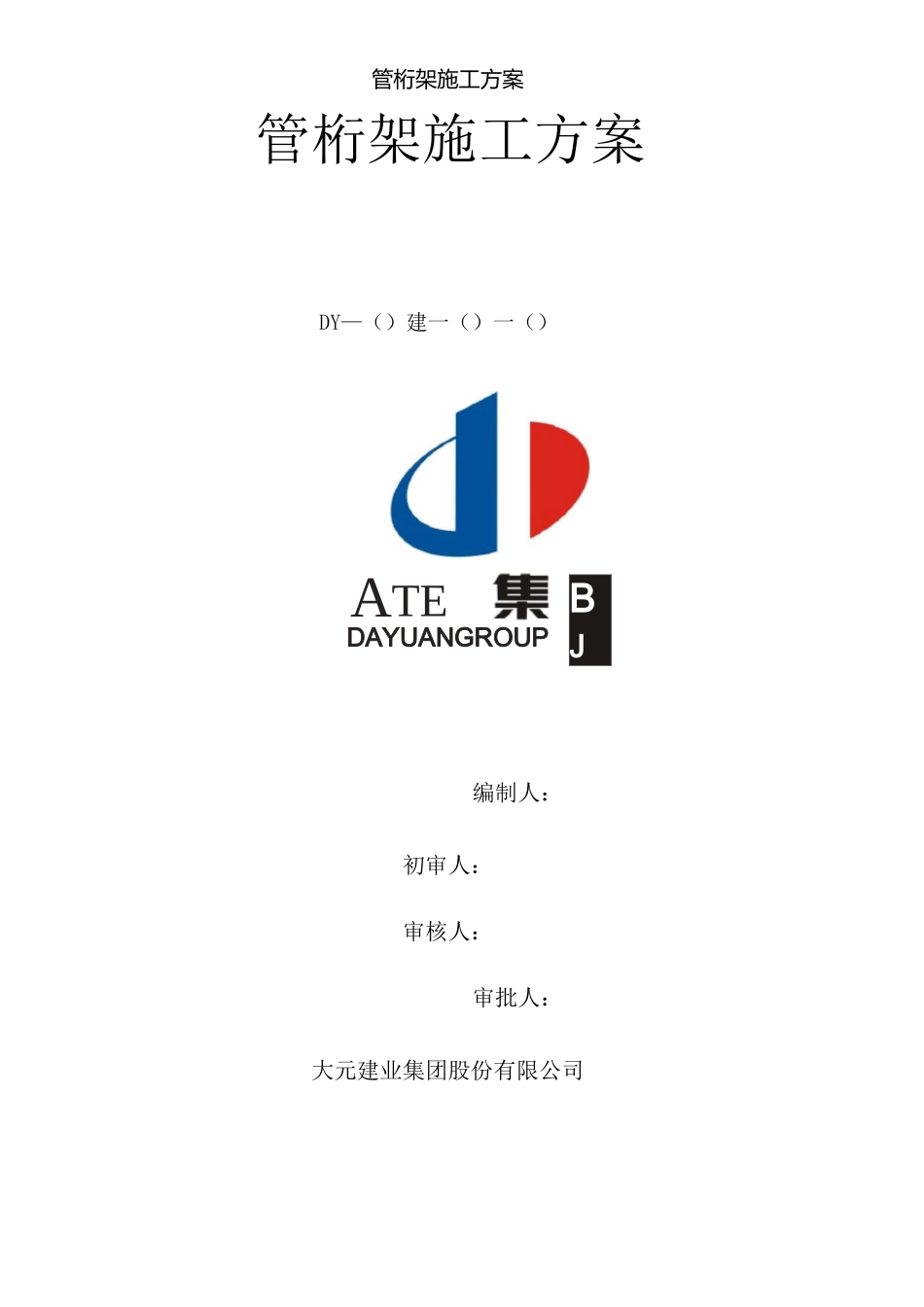

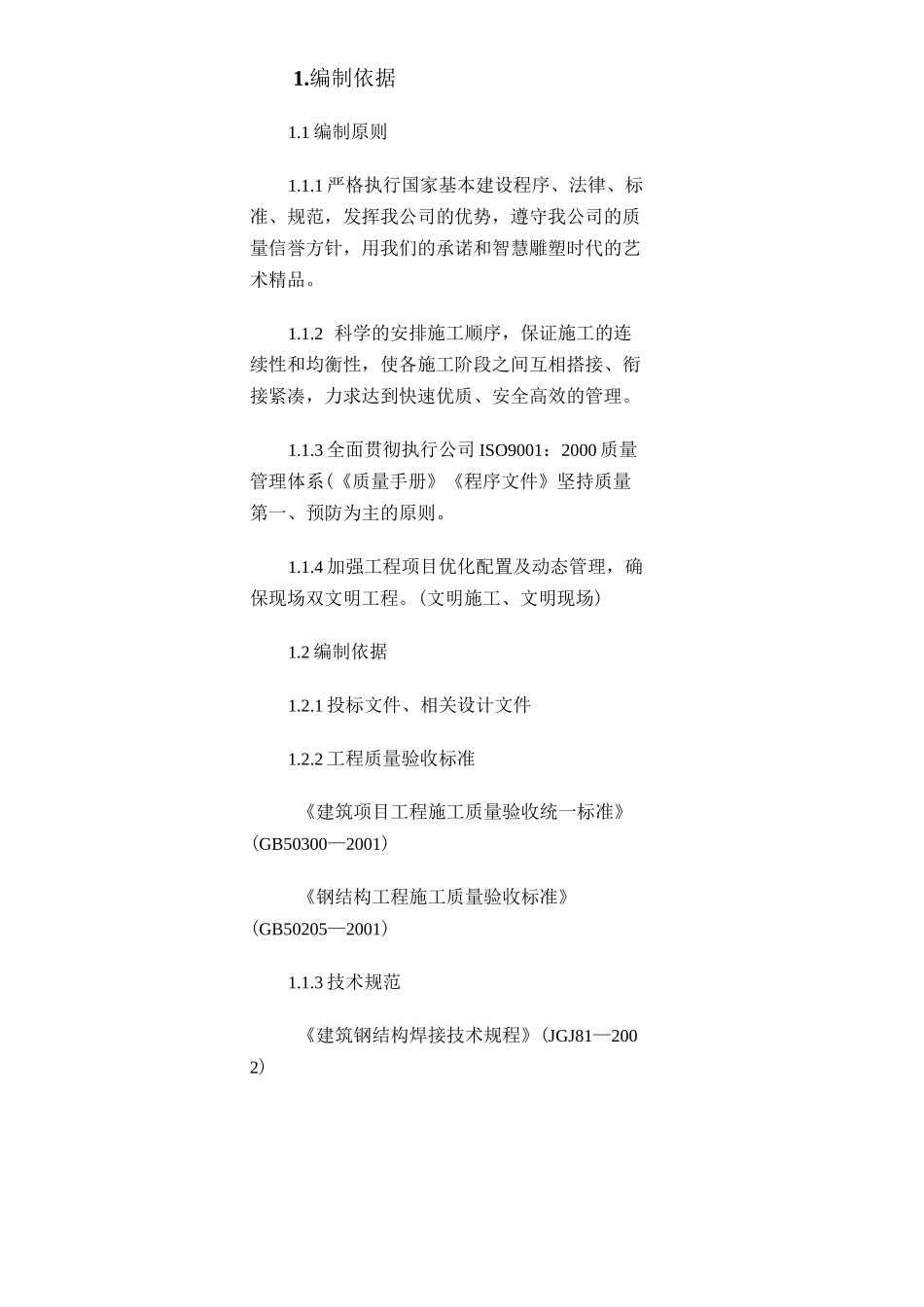

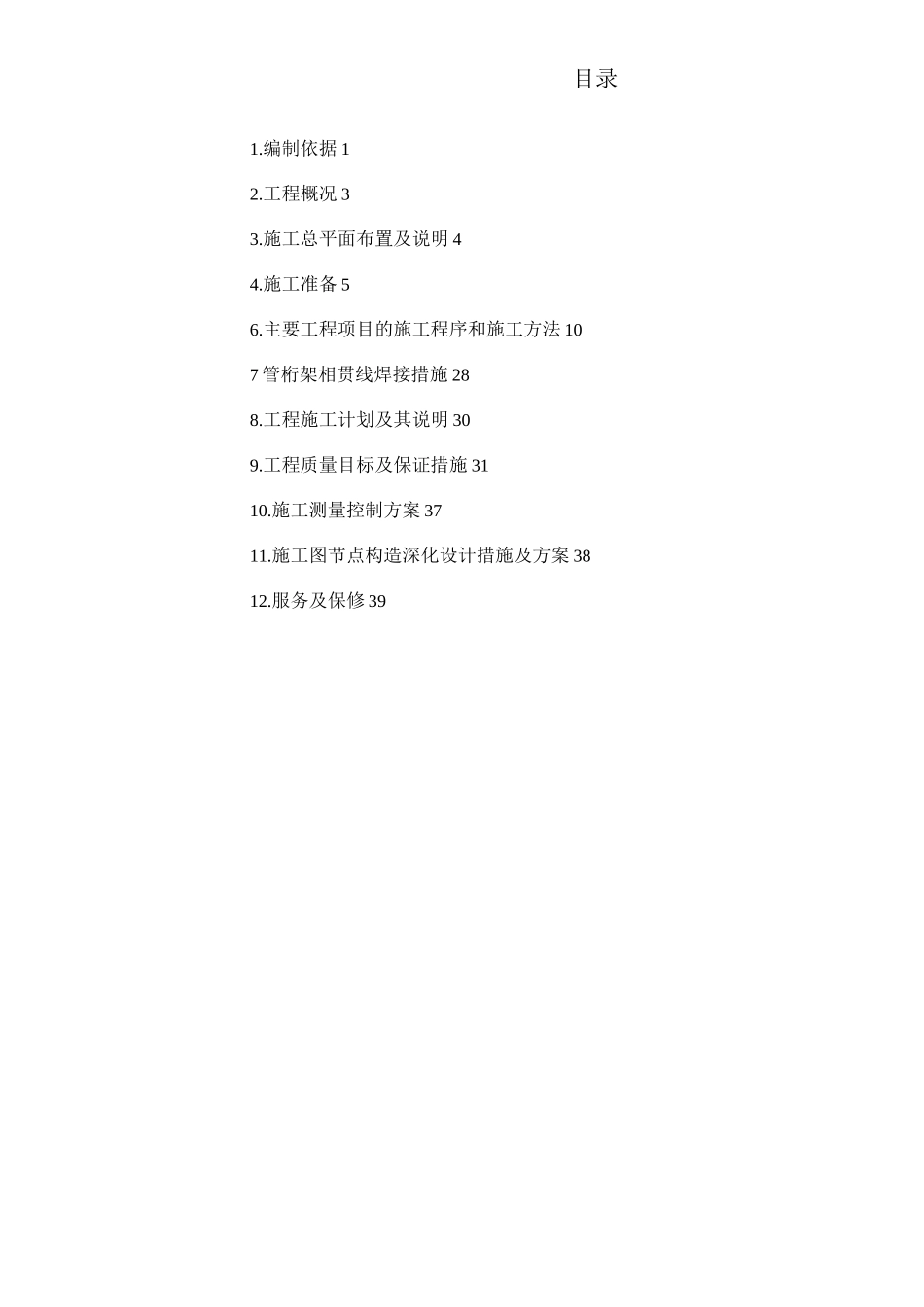

管桁架施工方案管桁架施工方案DY—（）建一（）一（）DAYUANGROUP编制人：初审人：审核人：审批人：大元建业集团股份有限公司ATEBJ目录1.编制依据12.工程概况33.施工总平面布置及说明44.施工准备56.主要工程项目的施工程序和施工方法107管桁架相贯线焊接措施288.工程施工计划及其说明309.工程质量目标及保证措施3110.施工测量控制方案3711.施工图节点构造深化设计措施及方案3812.服务及保修391.编制依据1.1编制原则1.1.1严格执行国家基本建设程序、法律、标准、规范，发挥我公司的优势，遵守我公司的质量信誉方针，用我们的承诺和智慧雕塑时代的艺术精品。1.1.2科学的安排施工顺序，保证施工的连续性和均衡性，使各施工阶段之间互相搭接、衔接紧凑，力求达到快速优质、安全高效的管理。1.1.3全面贯彻执行公司ISO9001：2000质量管理体系(《质量手册》《程序文件》坚持质量第一、预防为主的原则。1.1.4加强工程项目优化配置及动态管理，确保现场双文明工程。(文明施工、文明现场)1.2编制依据1.2.1投标文件、相关设计文件1.2.2工程质量验收标准《建筑项目工程施工质量验收统一标准》(GB50300—2001)《钢结构工程施工质量验收标准》(GB50205—2001)1.1.3技术规范《建筑钢结构焊接技术规程》(JGJ81—2002)《钢结构制作安装施工规程》(YB9254—1995)《优质碳素结构钢》GB/T699—1999《普通碳素结构钢》GB／T700—1998《低合金高强度结构钢》GB/T1591—1994《结构用无缝管》GB/T8162—1999《直缝焊管》GB/T13793—1992《建筑钢结构焊接技术规程》JGJ81—2002《气焊、和电弧焊及气体保护焊坡口的基本形式与尺寸》(GB985—1988)《碳钢焊条》(GB/T5118—1995)《钢结构焊缝外形尺寸》(GB10854—1989)《焊接用钢丝》(GB1300—1977)《二氧化碳气体保护焊工艺规程》(JB/T9186—1999)1.1.4其它《建设建设安全生产管理条例》《工程建设标准强制性条文》《建筑施工安全检查标准》(JGJ59—99)《建筑施工高处作业安全技术规范》(JGJ80—1991)《钢焊缝和超声波探伤方法和探伤结果分级》(GB/T11345—1989)2.工程概况2.1工程概述天津市历史风貌建筑整理有限责任公司建设的先农商旅区二期新建工程，项目位于天津市和平区湖南路以东、河北路以西，先农大院地块。本工程由6榀倒三角管桁架组成，最大桁架跨度为18.6米，室内净高度约12.8米，各榀钢桁架之间采用腹杆连接。2.2材料情况钢管:采用热扎无缝钢管，材质Q345-B;Q235-B钢板:Q345-B;Q235-B焊接材料:手工电弧焊焊条：E404E506系列焊条气体保护电弧焊焊丝：H08A2.3钢结构特点及施工重点一、现场施工条件有限，接点复杂，施工高度较高，大型吊机无法满足现场吊装需要，只有采用满堂脚手承重架进行空中散拼。二、现场焊接量大，高空全位置焊接，焊接变形和收缩不易控制，必须制定合理的焊接顺序。三、结构在安装阶段整体稳定性差，采用满堂脚手架作为钢桁架安装施工过程中的临时支撑以保证桁架安装过程中受力合理、结构稳四、工期紧迫，对此必须投入大量的资源，因地制宜，建立合理的组织机构，进行科学管理，减少环节，确保施工的顺利进展，最终达到工期的要求。3.施工总平面布置及说明3.1根据本工程施工的实际需要，按不同的施工地点和场合，结合标准化施工的管理的要求，本工程现场总平面布置时，遵循科学、合理、经济、适用、文明施工的总体原则。3.2施工现场总平面布置原则根据本工程施工场地的具体情况，工程现场平面布置充分考虑各种环境因素及施工需要，布置时应遵循原则如下：3.2.1现场平面随着工程施工进度进行布置和安排，各施工阶段平面布置要与该时期的施工重点相适应。3.2.2在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。3.2.3本工程要重点加强环境保护和文明施工管理的力度，使工程处于整洁、卫生、有序合理的状态。3.3钢结构施工总平面布置根据我方对施工场地的勘察，针对本工程的特点，选用最优的施工方法在钢结构施工过程中对施工做如下的布置。3.3.1在建筑物搭设大型立体拼装平台，拼装拼装单元。搭设位置我方中标后根据现场实际情况布置。3.3.2管桁架构件现场堆放位置：根据现场工地的...
