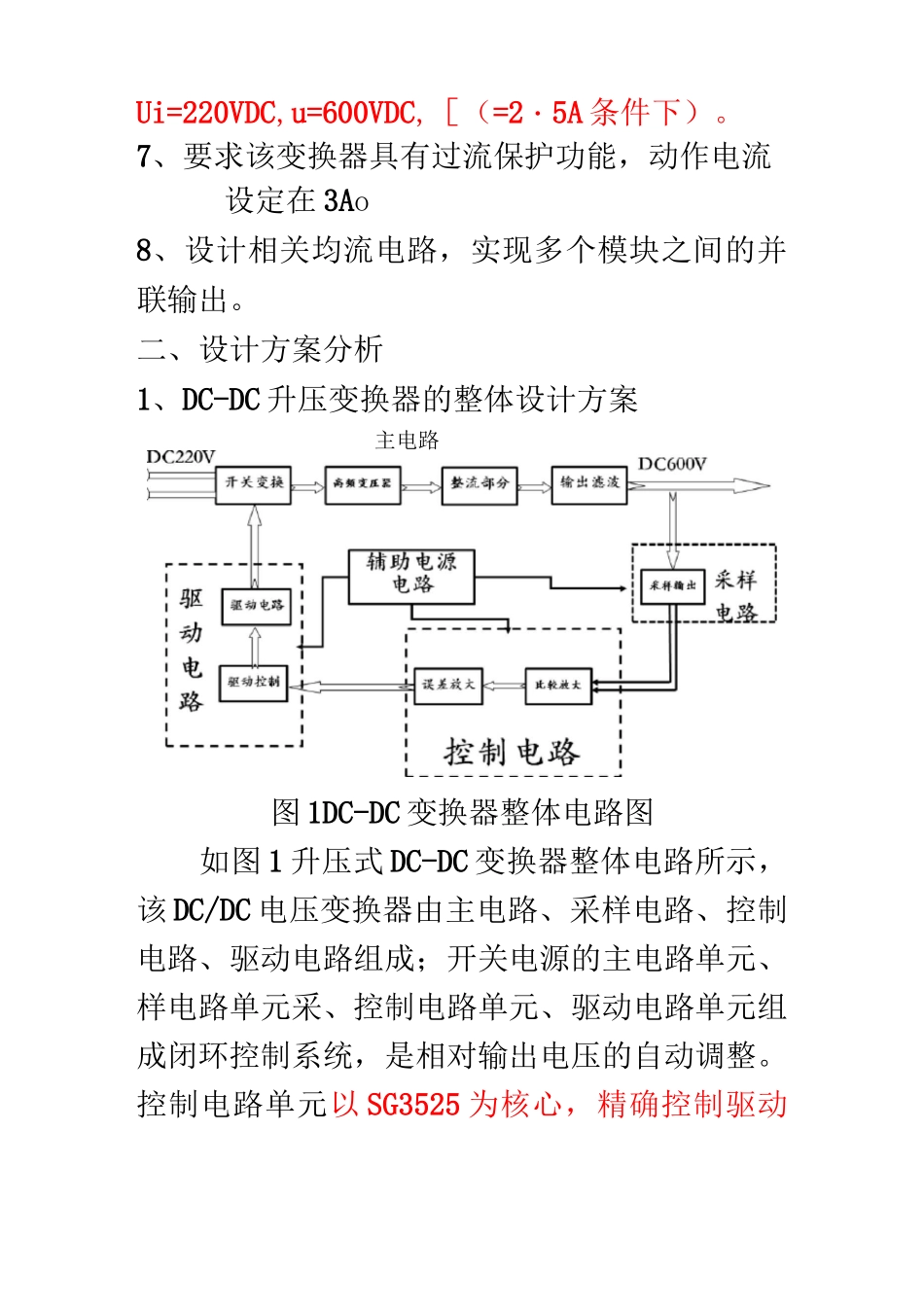

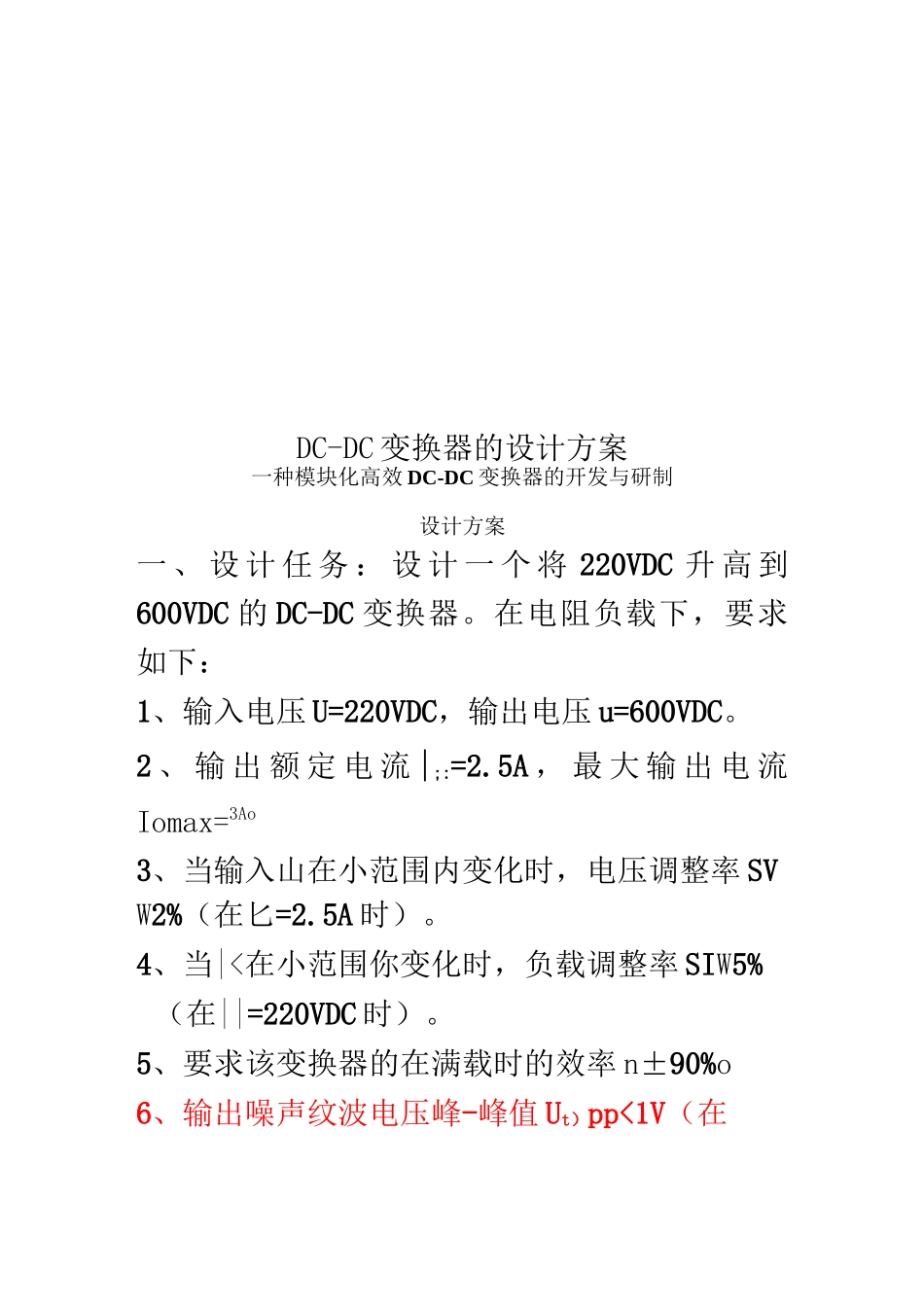

DC-DC变换器的设计方案一种模块化高效DC-DC变换器的开发与研制设计方案一、设计任务：设计一个将220VDC升高到600VDC的DC-DC变换器。在电阻负载下，要求如下：1、输入电压U=220VDC，输出电压u=600VDC。2、输出额定电流|;:=2.5A，最大输出电流Iomax=3Ao3、当输入山在小范围内变化时，电压调整率SVW2%（在匕=2.5A时）。4、当|<在小范围你变化时，负载调整率SIW5%（在||=220VDC时）。5、要求该变换器的在满载时的效率n±90%o6、输出噪声纹波电压峰-峰值Ut）pp<1V（在Ui=220VDC,u=600VDC,［（=2・5A条件下）。7、要求该变换器具有过流保护功能，动作电流设定在3Ao8、设计相关均流电路，实现多个模块之间的并联输出。二、设计方案分析1、DC-DC升压变换器的整体设计方案主电路图1DC-DC变换器整体电路图如图1升压式DC-DC变换器整体电路所示，该DC/DC电压变换器由主电路、采样电路、控制电路、驱动电路组成；开关电源的主电路单元、样电路单元采、控制电路单元、驱动电路单元组成闭环控制系统，是相对输出电压的自动调整。控制电路单元以SG3525为核心，精确控制驱动电路，改变驱动电路的驱动信号，达到稳压的目的。2、DC-DC升压变换器主电路的工作原理DC-DC功率变换器的种类很多。按照输入/输出电路是否隔离来分，可分为非隔离型和隔离型两大类。非隔离型的DC-DC变换器又可分为DC600降压式、升压式、极性反转式等几种；隔离型的DC-DC变换器又可分为单端正激式、单端反激式、双端半桥、双端全桥等几种。下面主要讨论非隔离型升压式DC-DC变换器的工作原理。图2(a)DC-DC变换器主电路图2(b)DC-DC变换器主电路图2(a)是升压式DC-DC变换器的主电路，它主要由开关变换电路、高频变压电路、整流电路、输出滤波电路四大部分组成；图1(b)是用matlab模拟出的升压式DC-DC变换器的主电路图。其中开关变换电路主要由绝缘栅双极型晶体主电路DC220管IGBT、储能电容C和RC放电电路组成;高频变压器电路由一个工作频率为20KHz的升压变压器和一个隔直电容组成；整流电路部分采用桥式整流的设计方案，由四个快速恢复二极管构成，实现将逆变产生的纹波电流变换为直流方波电流；输出滤波电路采用LC滤波电路的设计方案。电路的工作原理是：直流电压VW经过Q1〜Q4组成的全桥开关变换电路，在高频变压器初级得到高频交流方波电压，经变压器降压，再全波整流变换成直流方波，最后通过电感L、电容C组成的滤波器，在R上得到平直的直流电压。全桥直流变换器由全桥逆变器、高频变压器和输出整流、滤波电路组成，也属于直流-交流-直流变换器。当控制信号几为高电平时，开关管Q1/Q4导通，开关管Q2/Q3截止；当控制信号％为低电平时，开关管Q1/Q4截止，开关管Q2/Q3导通一正一负，相间交替，实现了将直流电流逆变为锯齿纹波的功能。3、DC-DC变换器稳压原理通过输出电压的关系式可以看出，在输入电压或负载变化，要保证输出电压保持稳定时，可以采L5L1:驱超胡电踣:动1:电1驱动担制,采样:二虽宓」:控制电路：_严»》▲丁图2DC-DC稳压电用两种方案。第一可以维持开关管的截止时间TOFF不变，通过改变脉冲的频率f来维持输出电压匕的稳定，这便是脉冲频率调制（PFM）控制方式DC-DC变换器；第二可以保持脉冲的周期T不变，通过改变开关管的导通时间TON,即脉冲的占空比q，以实现输出电压的稳定，这就是脉宽调制（PWM）控制方式DC-DC变换器。由于目前已经有各种型号的集成PWM控制器，所以DC-DC变换器普遍采用PWM控制方式。路的组成图3是DC-DC升压稳压变换器的原理图，它主要有采样电路、控制电路（比较放大、误差放大）、驱动电路组成。其稳压原理是：假如输入电压Ui增大，贝憶过采样电阻将输出电压的变化（增大），采样和基准电压相比较通过比较放大器输出信号去控制控制电路输出脉冲占空比q的变化（减小），结果可使输出电压保持稳定。反之，当输入电压山减小时，PWM控制器输出脉冲占空比q也自动变化（增大），输出电压仍能辅助电源电路!路-稳定。三、主要单元电路设计1、DC-DC变换器主电路设计该升压电路结构选择图1所示的电路。该变换电路设计主要是确定关键元件：输出滤波电容C、电感L、开关管IGBT和二极管Do（1）输入滤波电容的选择电容...
