浙江省嵊州市城关中学八年级科学《第6节家庭电路》课件(1)VIP免费

浙江省嵊州市城关中学八年级科学《第6节家庭电路》课件(1)_第1页
1/18
浙江省嵊州市城关中学八年级科学《第6节家庭电路》课件(1)_第2页
2/18
浙江省嵊州市城关中学八年级科学《第6节家庭电路》课件(1)_第3页
3/18

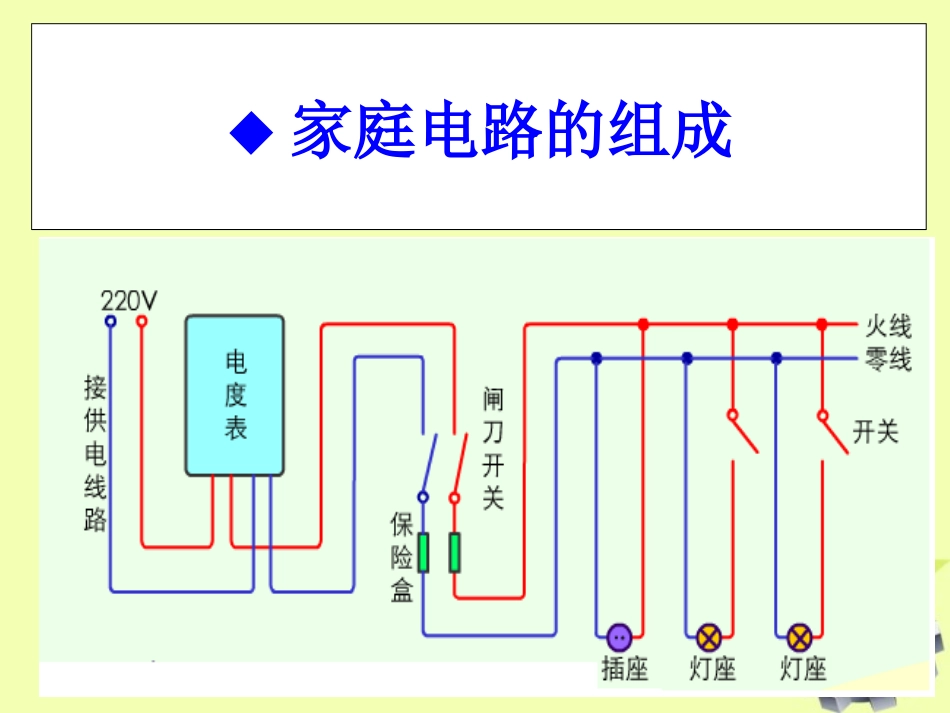

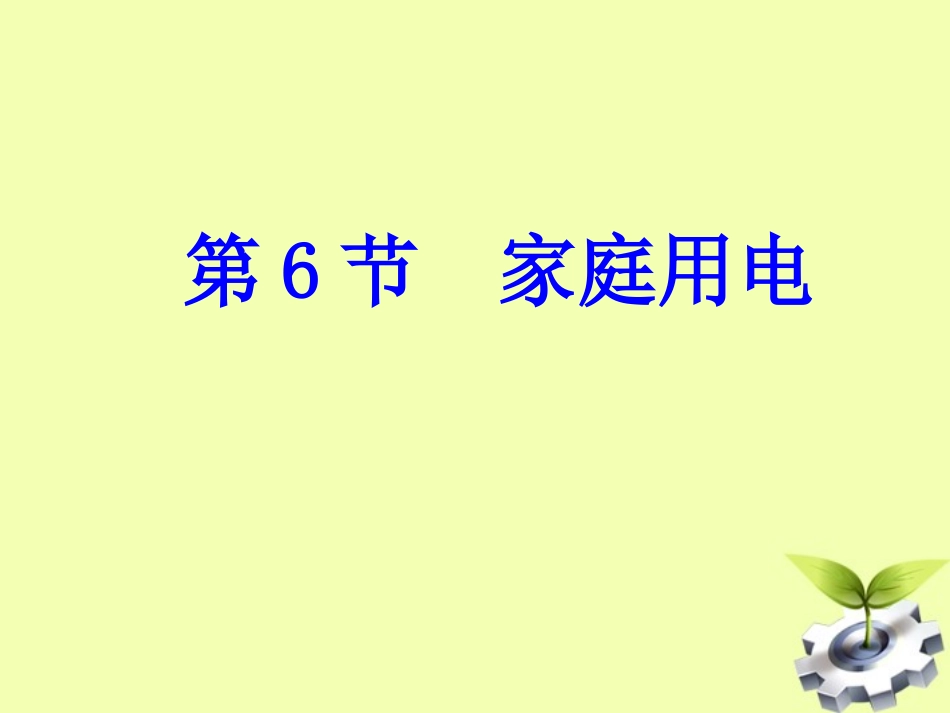

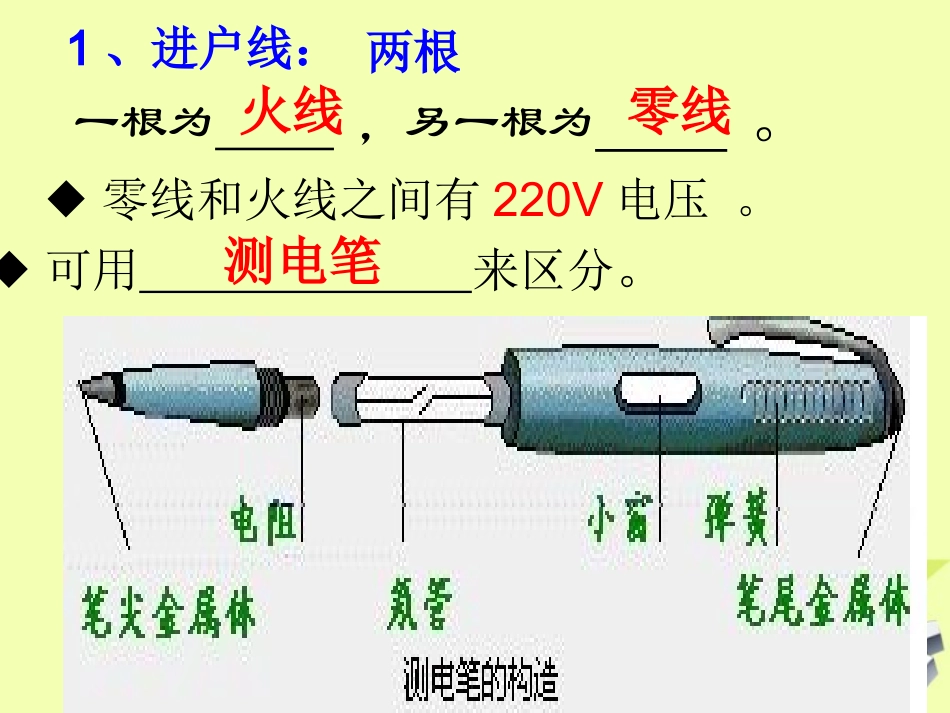

第6节家庭用电◆家庭电路的组成一根为,另一根为。火线零线测电笔1、进户线:两根◆零线和火线之间有220V电压。◆可用来区分。测电笔正确使用测电笔正确使用2、电能表•电能表是用来测量用户在一定时间内消耗多少电能的装置.•电能表要装在家庭电路的干路上.•电能表上有几根导线与其连接,如何连接?电能表的单位是“度”电路中电流过大时会有什么危害?电流过大的原因是什么?短路或电路总功率过大.保护装置熔断器断路器3、熔断器1、种类:封闭管式熔断器敞开插入式熔断器(内有保险丝)2、作用:电路中电流过大时,保险丝自动熔断。从而保护电路。(演示)3、保险丝的特点:熔点低,电阻率大的合金金属。4、保险丝选择的标准:(保险丝的规格用额定电流表示)保险丝的额定电流等于或稍大于电路的正常工作时的电流。1、如果选用的保险丝额定电流值太大或太小会怎样?2、若用铜丝或铁丝代替保险丝,会怎样?3、熔断器一般安装在火线还是零线上?更换保险丝前,应打开闸刀开关,断开电路。4、断路器(空气开关)替代闸刀开关和熔断器断路器可自动切断电路,从而保护电路。故障排除后,能手动复位。一般连接在火线上。观看下图,认识断路器的工作原理。五、插座固定插座移动插座两孔插座三孔插座短路引起电流过大总功率过大引起电流过大关于家庭电路,你有哪些新认识?
