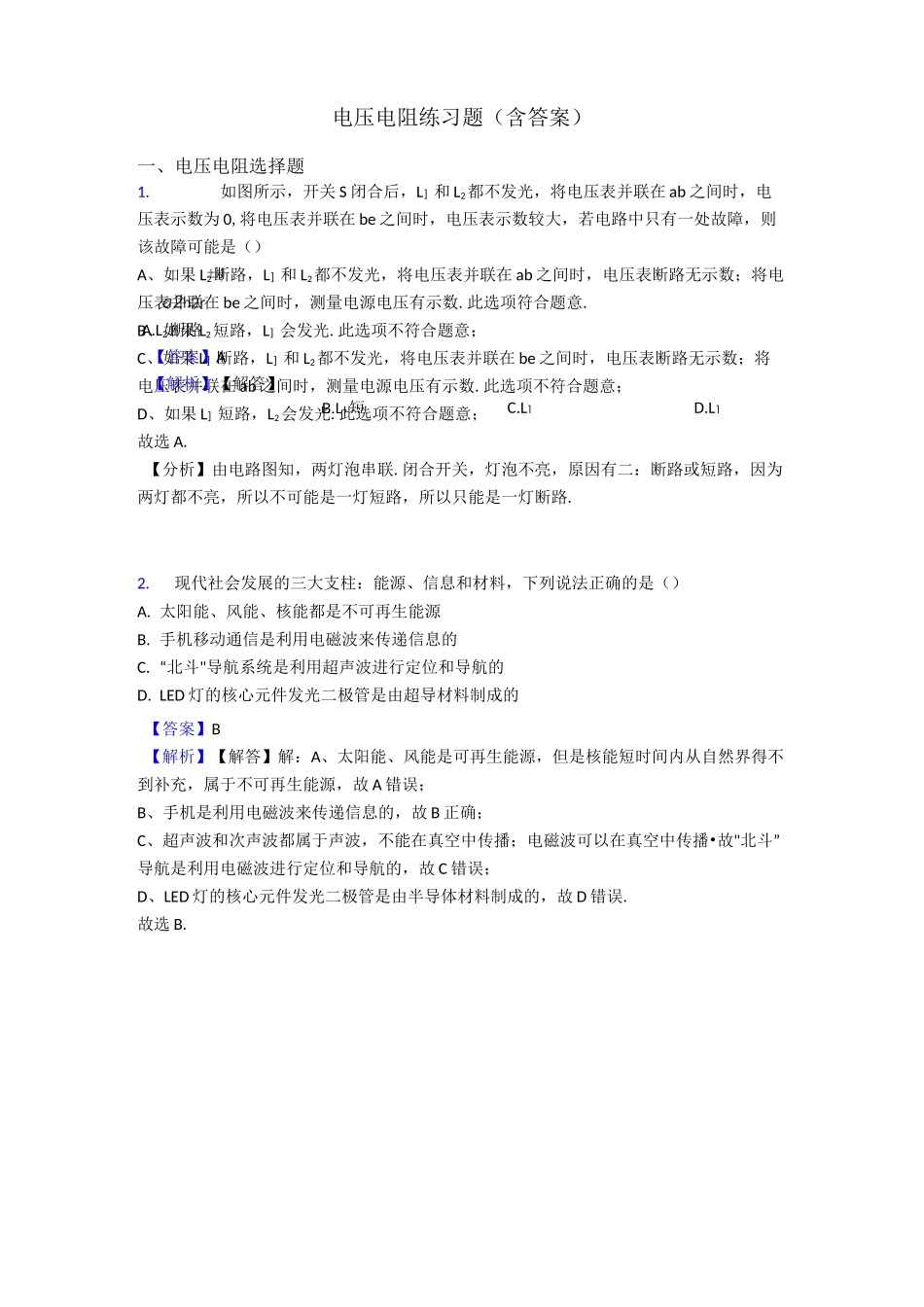

±iJa2h2rA.L2断路【答案】A【解析】【解答】B.L2短C.L］D.L］电压电阻练习题（含答案）一、电压电阻选择题1.如图所示，开关S闭合后，L］和L2都不发光，将电压表并联在ab之间时，电压表示数为0,将电压表并联在be之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A、如果L2断路，L］和L2都不发光，将电压表并联在ab之间时，电压表断路无示数；将电压表并联在be之间时，测量电源电压有示数.此选项符合题意.B、如果L2短路，L］会发光.此选项不符合题意；C、如果L］断路，L］和L2都不发光，将电压表并联在be之间时，电压表断路无示数；将电压表并联在ab之间时，测量电源电压有示数.此选项不符合题意；D、如果L］短路，L2会发光.此选项不符合题意；故选A.【分析】由电路图知，两灯泡串联.闭合开关，灯泡不亮，原因有二：断路或短路，因为两灯都不亮，所以不可能是一灯短路，所以只能是一灯断路.2.现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A.太阳能、风能、核能都是不可再生能源B.手机移动通信是利用电磁波来传递信息的C.“北斗"导航系统是利用超声波进行定位和导航的D.LED灯的核心元件发光二极管是由超导材料制成的【答案】B【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播•故"北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误.故选B.【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性.3.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R是定值电阻，R是滑动变阻器，则（）A.向油箱里加油时，电流表示数变大B.燃油消耗下降时，电流表示数变大C.燃油全部耗尽时，电流表将被烧坏D.油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式匸胃可知，电路中的电流变化.当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式可知，电路中的电流变化.【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I羽可知，电路中电流增大，电流表示数变大，A正确.燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式1=丁可知，电路中电流变小，电流表示数变小，B错误.U燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式匸二可知，电路中电流最小，电流表示数最小，C错误.U油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式\=~可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误.故选A.【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况.这是本题的重点也是难点.4.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左D.电压表V1示数不变，灯泡L亮度变变C.电流表A示数不变，灯泡L亮度变亮【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，•••电路中的电流变小，即电流表的示数变小，•••U=IR,•••灯泡两端的电压变小，即V的示数变小，•••串联电路中总电压等于各分...
