钻孔桩施工知识培训VIP免费

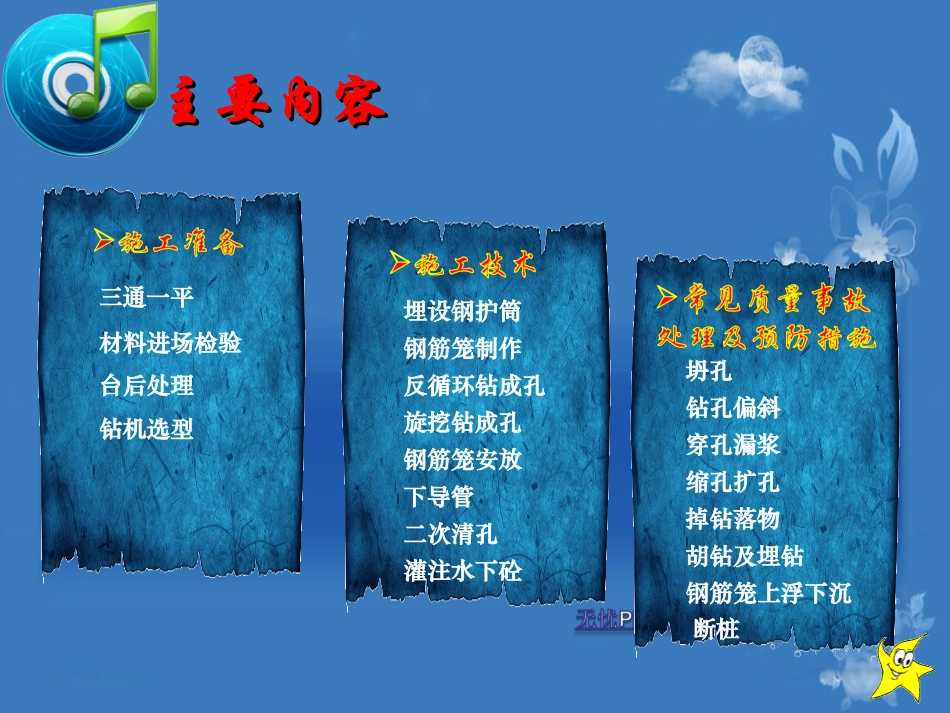

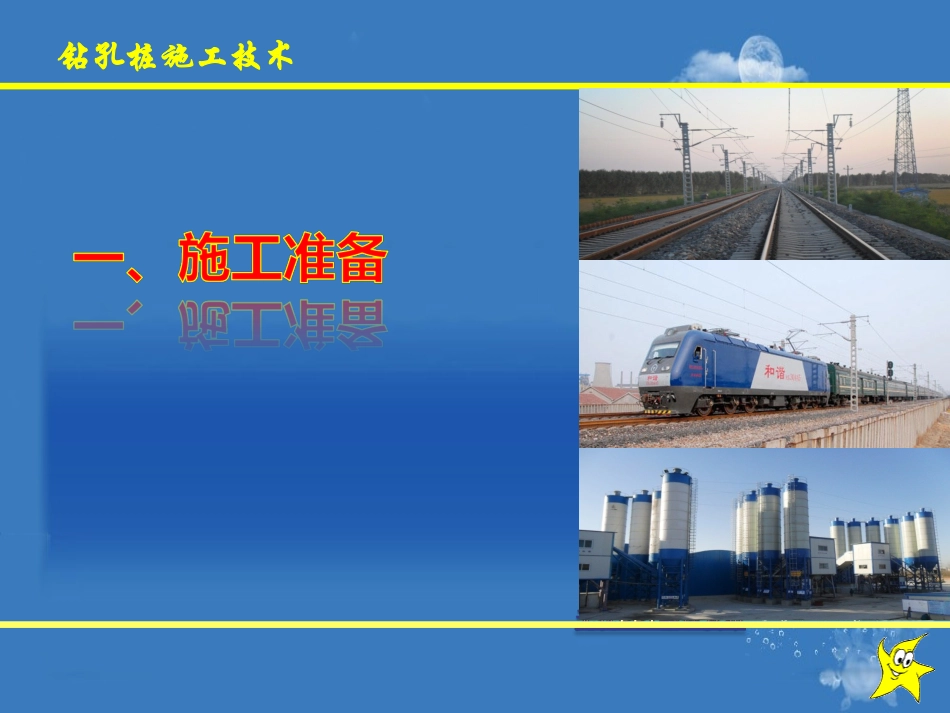

主要内容主要内容坍孔埋设钢护筒钻机选型三通一平材料进场检验台后处理钢筋笼制作反循环钻成孔旋挖钻成孔钢筋笼安放下导管二次清孔灌注水下砼钻孔偏斜穿孔漏浆缩孔扩孔断桩掉钻落物胡钻及埋钻钢筋笼上浮下沉钻孔桩施工技术钻孔桩施工技术1.1三通一平施工前，做好三通一平，即水通电通路通和场地整平。由于唐海地区地表水匮乏，且地下水含盐量较大，水通问题需提前重点解决，如利用沟渠灌溉水或废弃水塘或运水车运水；电通问题主要通过自发电解决，部分利用网电；路通：在每两个墩之间从干线便道引入支线便道。支线便道采用砖渣填筑，支线便道应满足钻机、罐车等工程车通车要求，并满足汽车吊、砼泵车的作业条件要求。支线在接入干线的转弯处需重点处理，必要时支垫钢板。墩位处原地面除要整平外，如果地势明显低于四周、散排水困难，还需在墩位四周挖设临时截水沟。塘中桩，在施工前需先排水（必要时先填土围堰），挖除墩位处的淤泥，换填粘土至设计桩顶标高。钻孔桩施工技术1.2材料进场检验材料包括混凝土原材料、钢材、混凝土垫块。原材料的质量检验总负责人为项目部总工，原材料进场的具体程序为：由工程部核对图纸并根据施工进度做好材料计划，原材料进场后由物设部负责核对产地、规格、型号、品种、数量等，并检查外观质量，不符合要求的不得签收、入库，并保管好出厂合格证或质保书。然后由物设部委托试验室进行原材料检验，经试验检验不合格的材料必须清退出场。安质部负责抽检、监督。钢筋原材检验合格后，还需进行可焊性试验及直螺纹连接钻孔桩施工技术试验。另外，对于作业队的每个新进场电焊工、车工要进行焊接和机械连接的型式检验。1.3台后处理桥台桩基处需先软基处理后才能进行施工，地面标高不足设计桩顶标高时通过填土或提高钢护筒至设计桩顶标高。1.4钻机选型钻机按井孔中土（钻渣）的取出方法不同主要可以分为：回旋钻、旋挖钻、冲击钻、螺旋钻、潜水钻、冲抓钻。其中，回旋钻工艺又可以分为正循环回旋钻、反循环回旋钻。其成孔的工艺原理、适用范围及优缺点见下表。钻孔桩施工技术序号成孔方法成孔原理1正循环回转钻成孔用泥浆泵将泥浆高压泵入钻杆的空腔内，从钻杆底部射出，底部的钻头在钻杆的带动下回转，将土层搅松成为钻渣，被泥浆浮悬，随着泥浆上升而溢出流到孔外，再经过沉淀池沉淀净化，泥浆再循环使用。孔壁靠水头压力和泥浆形成的泥皮保护。钻渣为自由排出2反循环回转钻成孔泥浆由孔外沟槽自流入孔内，用真空泵或其他方法（如空气吸泥机等）将钻孔渣从孔底吸入钻杆空腔内，从钻杆顶端连接的软管排入泥浆池内。钻渣为强制性排出。钻孔桩施工技术序号成孔方法成孔原理3旋挖钻成孔用短螺旋钻头或旋挖斗，利用强大的扭矩直接将土或砂砾等钻渣旋转挖掘，然后快速提出孔外4冲击钻成孔用冲击式装置或卷扬机起落实心或空心钻锥，上下往复冲击将土石劈裂、劈碎，部分钻渣挤入孔壁，部分钻渣排出的方法。5冲抓钻成孔用冲击式装置或卷扬机起落冲抓斗，直接抓取孔内土石料，然后升起卸于孔外钻孔桩施工技术序号成孔方法成孔原理6螺旋钻成孔属干作业法，无需任何护壁措施。成孔方法和原理随螺旋钻具的长短而有所不同。长螺旋钻机的整个钻具，即钻头和钻杆都带有螺旋叶片，钻孔时在桩位处就地切削土层，被切土块、钻屑随钻头旋转，沿着带有长螺旋叶片的钻杆上升，输送到出土器后，自动排出空外，然后装车运走，其成孔工艺具有良好的连续性。短螺旋钻孔机的钻具只在临近钻头2m～3m内装置带螺旋叶片的钻杆，在桩位处切削土层，被切土块、钻屑随钻头旋转，沿着有少量螺旋叶片的钻杆上升，积聚在短螺旋叶片上，形成“土柱”，此后靠提钻、反转、甩土，将钻屑散落在孔周，一般每钻进0.5m～1.0m，就要提钻甩土1次钻孔桩施工技术序号成孔方法成孔原理7潜水钻成孔其钻机的动力装置同钻头连成一整体，其防水密封式电动机连接在钻头顶上。钻机工作时，这种带有动力的钻头潜入井孔水（泥浆）中，将泥浆由泥浆泵通过胶管和电动机上面连接的空心钻杆、钻头（锥）射入孔底，然后把钻头搅松的钻渣浮悬在泥浆中，随同泥浆上升溢出井口，流入到泥浆沉淀池中滞留下残渣并分离出泥浆，...
