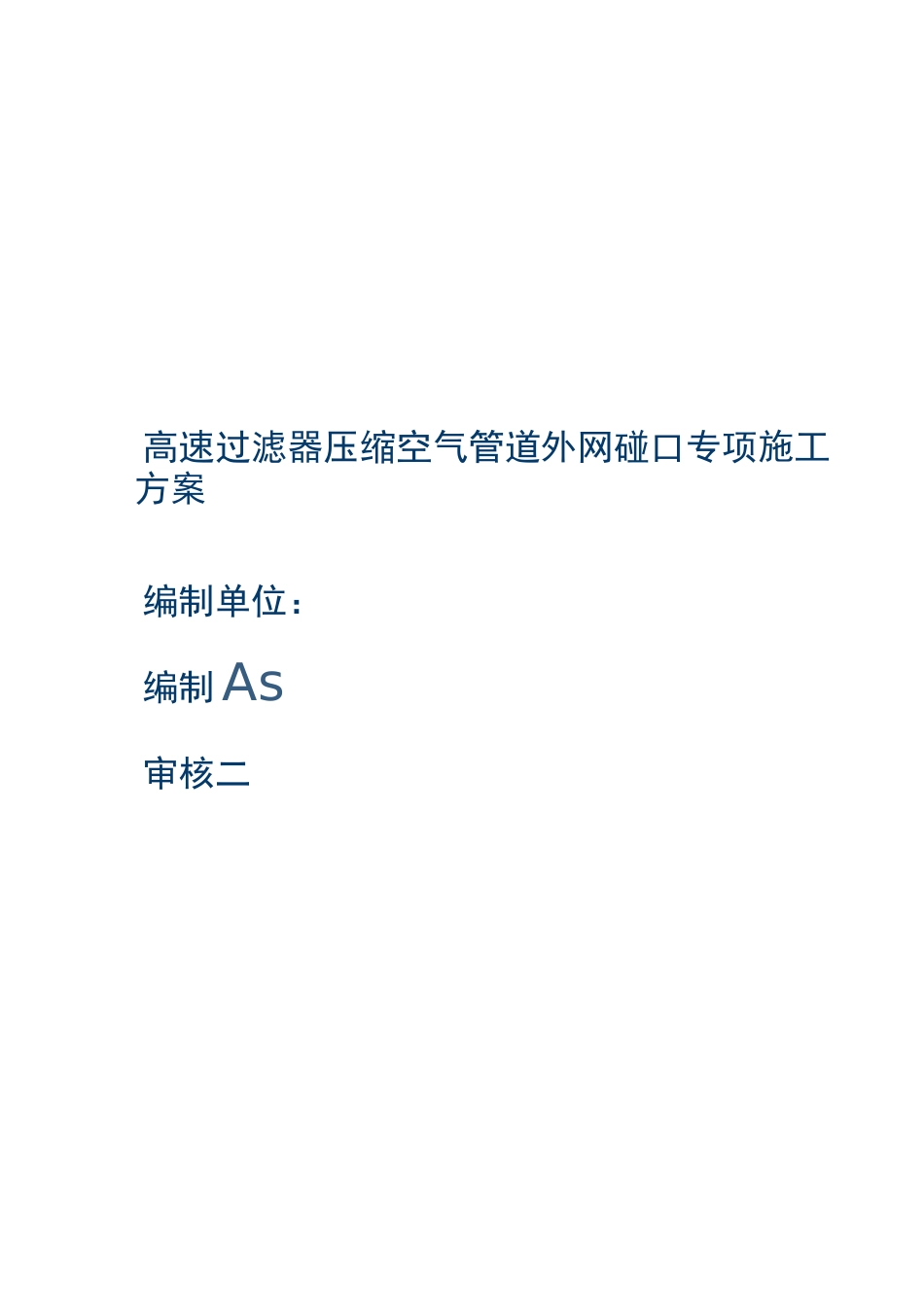

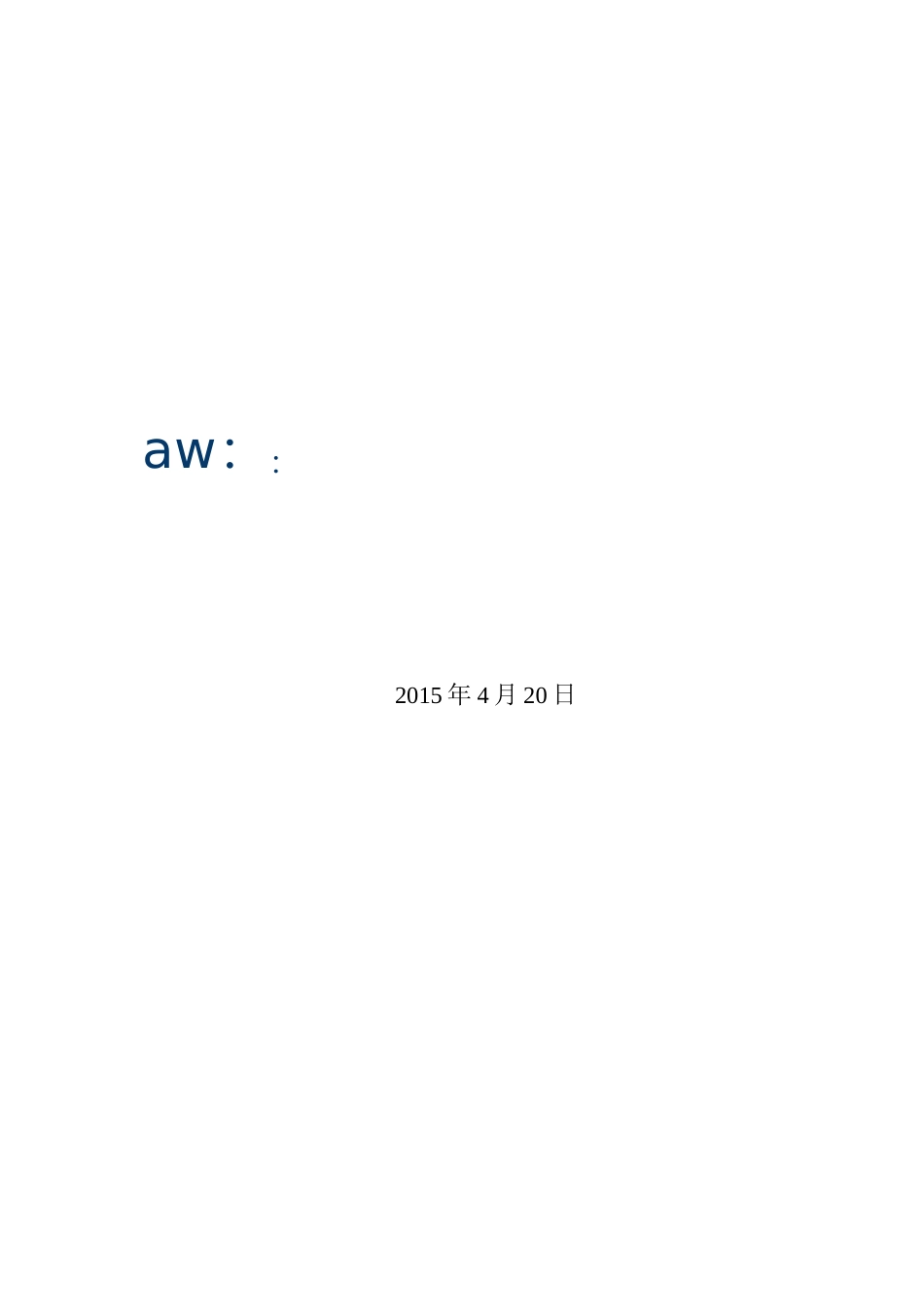

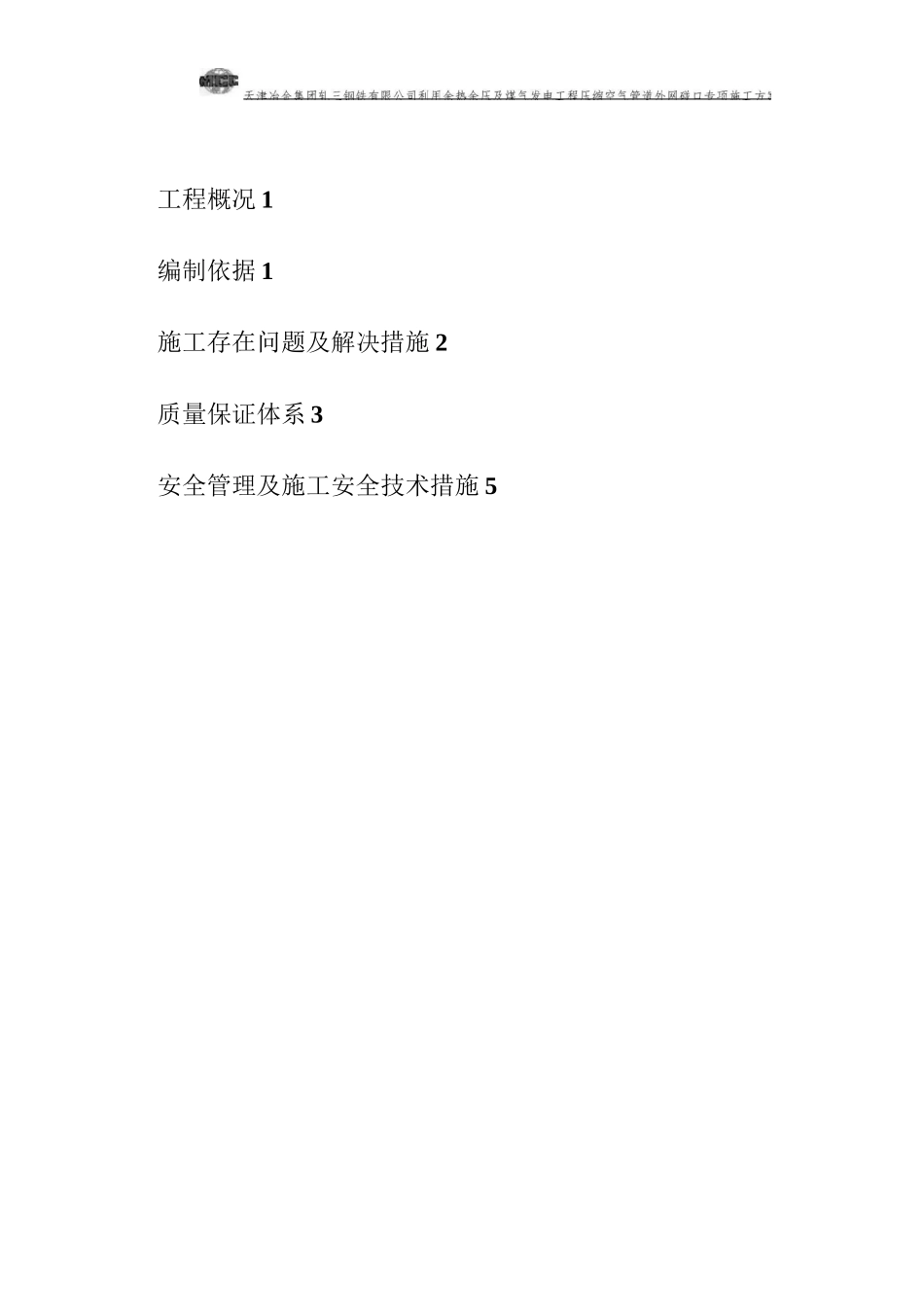

高速过滤器压缩空气管道外网碰口专项施工方案编制单位：编制As审核二aw：：2015年4月20日工程概况1编制依据1施工存在问题及解决措施2质量保证体系3安全管理及施工安全技术措施5GB50235-2010GB50184-2011GB50236-2011GBT20801.1-2006GB50016-20061工程概况本工程是天津冶金集团轧三钢铁有限公司发电项目压缩空气管道与外网总管碰口施工，压缩空气为高速过滤器冲洗用，管道由厂区压缩空气管网接至循环水泵房的压缩空气储罐中，再由压缩空气罐接至发电主厂房外面的高速过滤器压缩空气入口，进行高速过滤器冲洗。压缩空气管道工作温度35°C,工作压力0.5Mpa。压缩空气管道和厂区原有压缩空气主管道碰口时需业主单位配合停气，施工时需在高架管廊上动火切割管材和管道焊接作业，由于高架管廊存在各种介质管道，为避免发生安全事故，故需按此方案安全施工。编制依据本工程设计文件：由中冶京诚工程技术有限公司设计，甲方提供的施工图，为：发电主厂房总布置图292.72A102B02R-DE001高速过滤器压缩空气管道施工图292.72A104A11B-WT002现场的实际情况高架管廊原有介质管道及动火点详见附图相关规范1.《工业金属管道工程施工规范》2.《工业金属管道工程施工质量验收规范》3.《现场设备、工业管道焊接工程施工规范》4.《压力管道规范工业管道》5.《建筑设计防火规范》天津冶金集团轧三钢铁有限公司利用余热余压及煤气发电工程压缩空气管道外网碰□专项施工方案2施工存在问题及解决措施存在问题如附图所示，压缩空气管道由发电厂房接至高架管廊，需在管廊上和厂区原有空气管道碰口，施工前需业主配合停气，管道安装时使用氧气乙炔割刀切割管道，使用电弧焊焊接，高架管廊上原有介质管道繁多，若原有管道上有漏气点或阀门开关不严实，易发生安全事故。相关措施3.2.1人员配备为保证此工程安全可靠的施工，设置以下人员:天津冶金集团轧三钢铁有限公司利用余热余压及煤气发电工程压缩空气管道外网碰□专项施工方案24管理组织机构为使工程各项质量管理工作以及各项质量保证措施得到真正落实，项目经理部成立以项目经理为组长的质量管理组织机构。管理机构成员岗位职责是：负责做好项目部内外的施工协调及日常质量管理工作；监督各专业使用材料的质量、施工质量及控制进度，确保工程的质量；项目经理是项目部保证工程质量的第一责任人，必须坚持“百年大计，质量第一”的方针。总工程师对整个工程的质量负责，是项目部保证工程质量的直接责任人，监督检查各专业施工的质量情况，对项目经理负责。质量保证措施为了达到本工程的质量目标，主要从以下几方面进行质量保证：4.4.1保证材料设备质量：1.项目经理部材料设备部按照相关要求负责对所采购的设备材料进行验证或复检，保证用于施工的产品质量符合标准及可满足图纸、规范和合同的要求。检验工作结束后，应填写进货检验记录表，由项目经理审核。2.进货检验期间和检验结束后，项目经理部按规定进行标识；3.全部材料进场均按照规定向监理公司报验，报验合格通过后方可进场使用。4.对于业主提供的产品材料，严格执行质量保证体系中的要求规定。对顾客提供产品实施的进货验证、检验、试验。4.4.2施工人员的技术素质：1.持证上岗，做好上岗前培训教育，消除人的不稳定因素。2.全体管理人员和特种专业人员（如电工、焊工、起重工等）必须持有市级的有效《上岗证》；3.制定工程负责人、施工员、质安员、材料员、班组长的岗位职责；5做到职责分明、层层落实、责任到人。4.当施工人员进入本工地工作时，按照质量保证体系要求进行上岗前教育，使其对本工地的质量要求、现场情况等得到良好的了解，建立正确的质量观。5.对关键工序实行考核，考核合格后方可上岗，引入竞争上岗制度保证施工人员的质量责任心。4.4.3严格执行施工及验收标准、规程、规范本工程施工质量严格按照国家有关标准、规程、规范进行施工验收，争取达到优良标准。本工程采用相关规程规范详见第2章《编制依据》。4.4.4严格执行三级质量检验制度1.建筑安装工程的质量检验是自下而上按施工程序、分阶段进行。其流程如下：先由分项工程主管操作人员（班组长）组织自检、互检（第三级）及专业技术...
