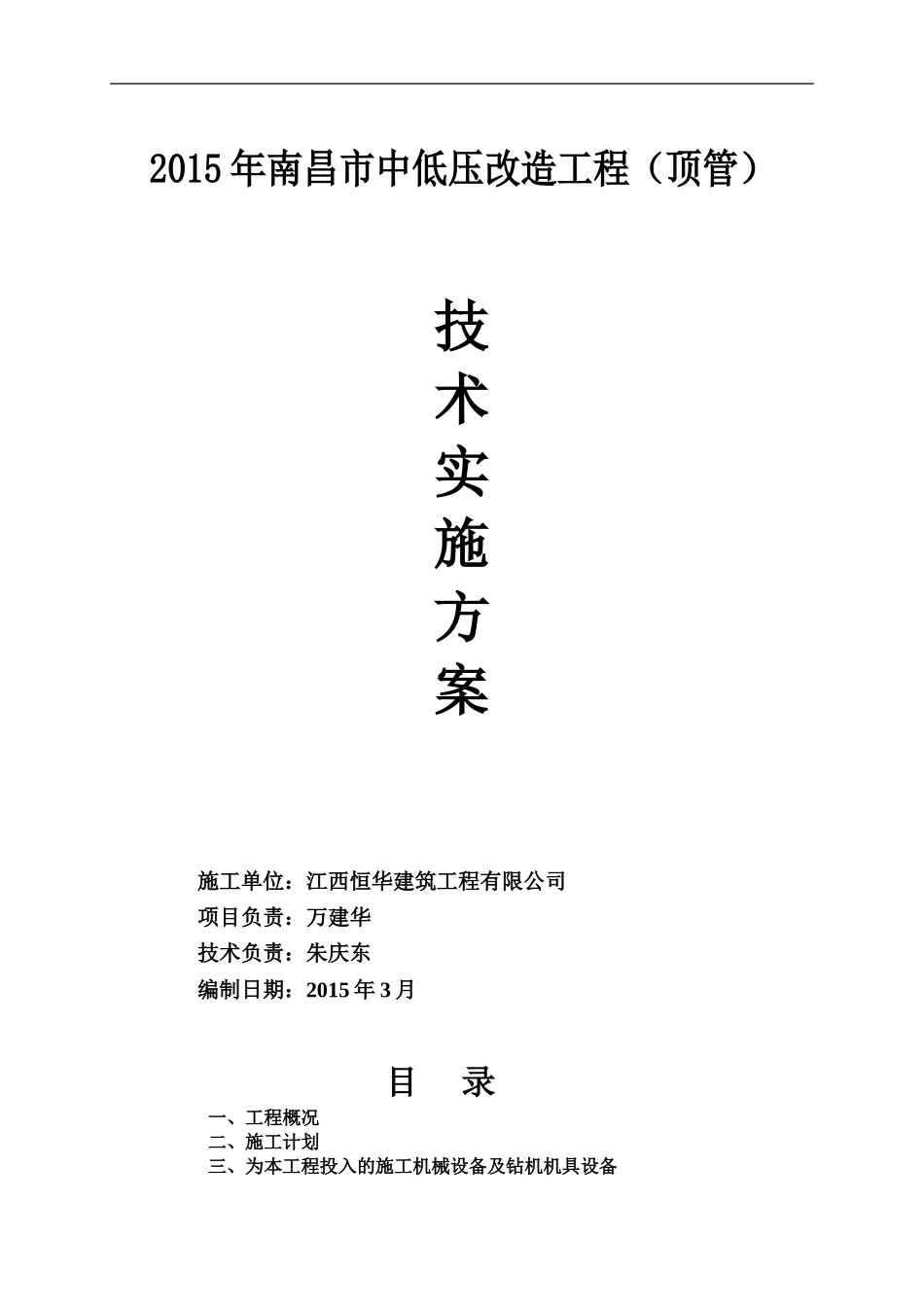

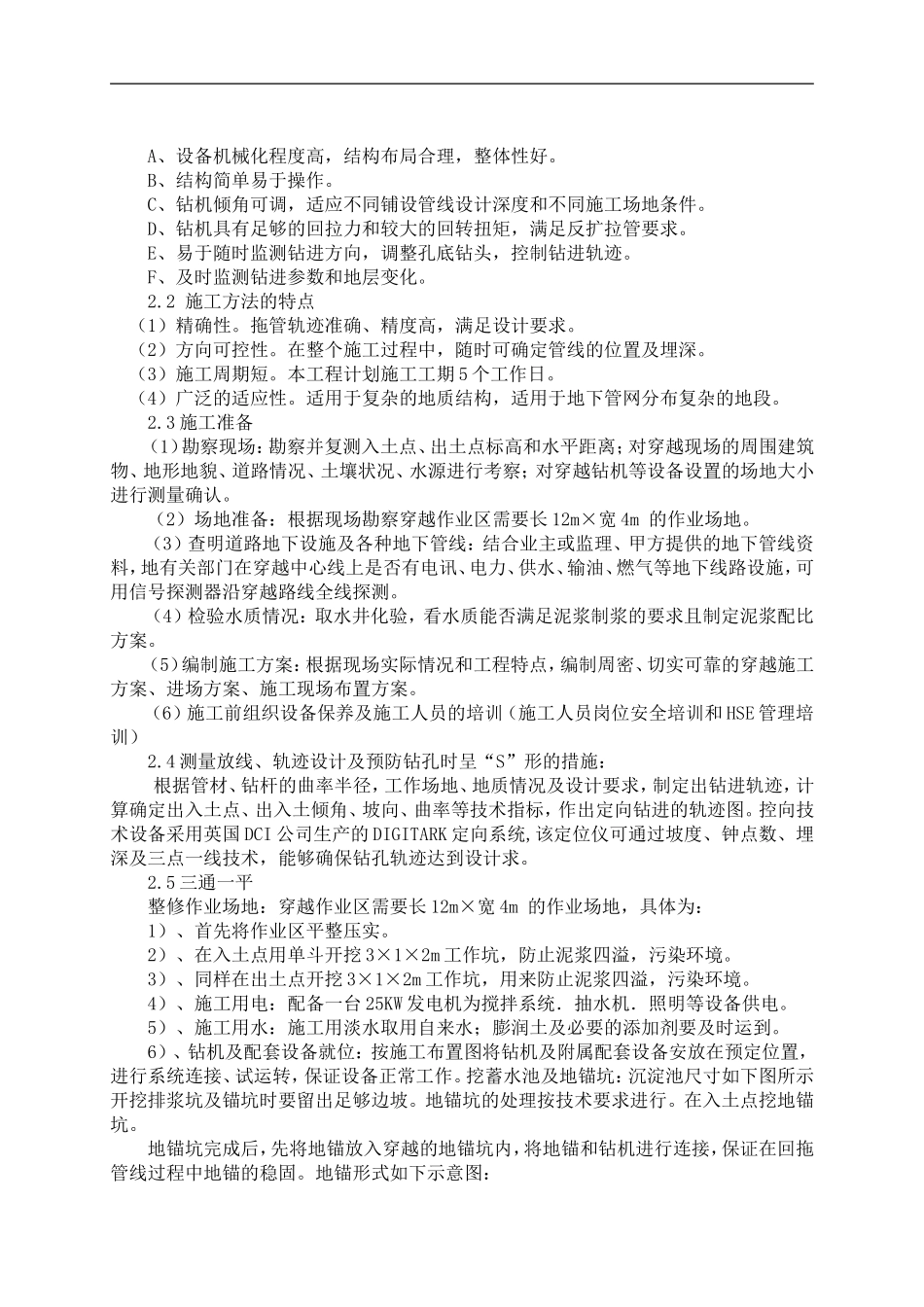

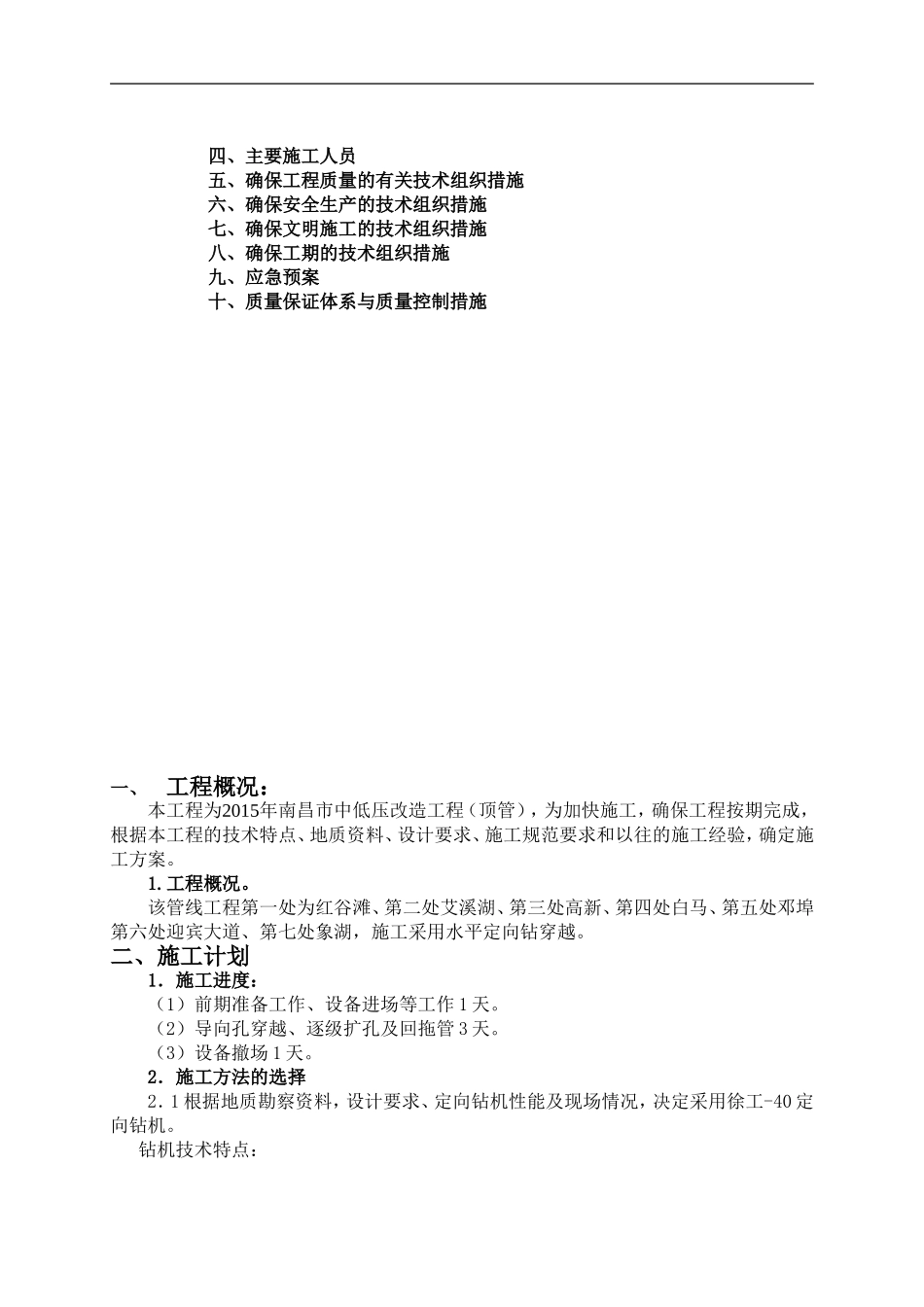

2015年南昌市中低压改造工程（顶管）技术实施方案施工单位：江西恒华建筑工程有限公司项目负责：万建华技术负责：朱庆东编制日期：2015年3月目录一、工程概况二、施工计划三、为本工程投入的施工机械设备及钻机机具设备四、主要施工人员五、确保工程质量的有关技术组织措施六、确保安全生产的技术组织措施七、确保文明施工的技术组织措施八、确保工期的技术组织措施九、应急预案十、质量保证体系与质量控制措施一、工程概况：本工程为2015年南昌市中低压改造工程（顶管），为加快施工，确保工程按期完成，根据本工程的技术特点、地质资料、设计要求、施工规范要求和以往的施工经验，确定施工方案。1.工程概况。该管线工程第一处为红谷滩、第二处艾溪湖、第三处高新、第四处白马、第五处邓埠第六处迎宾大道、第七处象湖，施工采用水平定向钻穿越。二、施工计划1．施工进度：（1）前期准备工作、设备进场等工作1天。（2）导向孔穿越、逐级扩孔及回拖管3天。（3）设备撤场1天。2．施工方法的选择2．1根据地质勘察资料，设计要求、定向钻机性能及现场情况，决定采用徐工-40定向钻机。钻机技术特点：A、设备机械化程度高，结构布局合理，整体性好。B、结构简单易于操作。C、钻机倾角可调，适应不同铺设管线设计深度和不同施工场地条件。D、钻机具有足够的回拉力和较大的回转扭矩，满足反扩拉管要求。E、易于随时监测钻进方向，调整孔底钻头，控制钻进轨迹。F、及时监测钻进参数和地层变化。2.2施工方法的特点（1）精确性。拖管轨迹准确、精度高，满足设计要求。（2）方向可控性。在整个施工过程中，随时可确定管线的位置及埋深。（3）施工周期短。本工程计划施工工期5个工作日。（4）广泛的适应性。适用于复杂的地质结构，适用于地下管网分布复杂的地段。2.3施工准备（1）勘察现场：勘察并复测入土点、出土点标高和水平距离；对穿越现场的周围建筑物、地形地貌、道路情况、土壤状况、水源进行考察；对穿越钻机等设备设置的场地大小进行测量确认。（2）场地准备：根据现场勘察穿越作业区需要长12m×宽4m的作业场地。（3）查明道路地下设施及各种地下管线：结合业主或监理、甲方提供的地下管线资料，地有关部门在穿越中心线上是否有电讯、电力、供水、输油、燃气等地下线路设施，可用信号探测器沿穿越路线全线探测。（4）检验水质情况：取水井化验，看水质能否满足泥浆制浆的要求且制定泥浆配比方案。（5）编制施工方案：根据现场实际情况和工程特点，编制周密、切实可靠的穿越施工方案、进场方案、施工现场布置方案。（6）施工前组织设备保养及施工人员的培训（施工人员岗位安全培训和HSE管理培训）2.4测量放线、轨迹设计及预防钻孔时呈“S”形的措施：根据管材、钻杆的曲率半径，工作场地、地质情况及设计要求，制定出钻进轨迹，计算确定出入土点、出入土倾角、坡向、曲率等技术指标，作出定向钻进的轨迹图。控向技术设备采用英国DCI公司生产的DIGITARK定向系统,该定位仪可通过坡度、钟点数、埋深及三点一线技术，能够确保钻孔轨迹达到设计求。2.5三通一平整修作业场地：穿越作业区需要长12m×宽4m的作业场地，具体为：1）、首先将作业区平整压实。2）、在入土点用单斗开挖3×1×2m工作坑，防止泥浆四溢，污染环境。3）、同样在出土点开挖3×1×2m工作坑，用来防止泥浆四溢，污染环境。4）、施工用电：配备一台25KW发电机为搅拌系统．抽水机．照明等设备供电。5）、施工用水：施工用淡水取用自来水；膨润土及必要的添加剂要及时运到。6）、钻机及配套设备就位：按施工布置图将钻机及附属配套设备安放在预定位置，进行系统连接、试运转，保证设备正常工作。挖蓄水池及地锚坑：沉淀池尺寸如下图所示开挖排浆坑及锚坑时要留出足够边坡。地锚坑的处理按技术要求进行。在入土点挖地锚坑。地锚坑完成后，先将地锚放入穿越的地锚坑内，将地锚和钻机进行连接，保证在回拖管线过程中地锚的稳固。地锚形式如下示意图：○入土点7）、泥浆配制：按操作要求及地质情况予设配制方案，确定正确的混合次序，按不同的地层配制出符合要求的泥浆。8）、扫线：按施工要求将地面杂物和障碍推掉，对低洼地带要...
