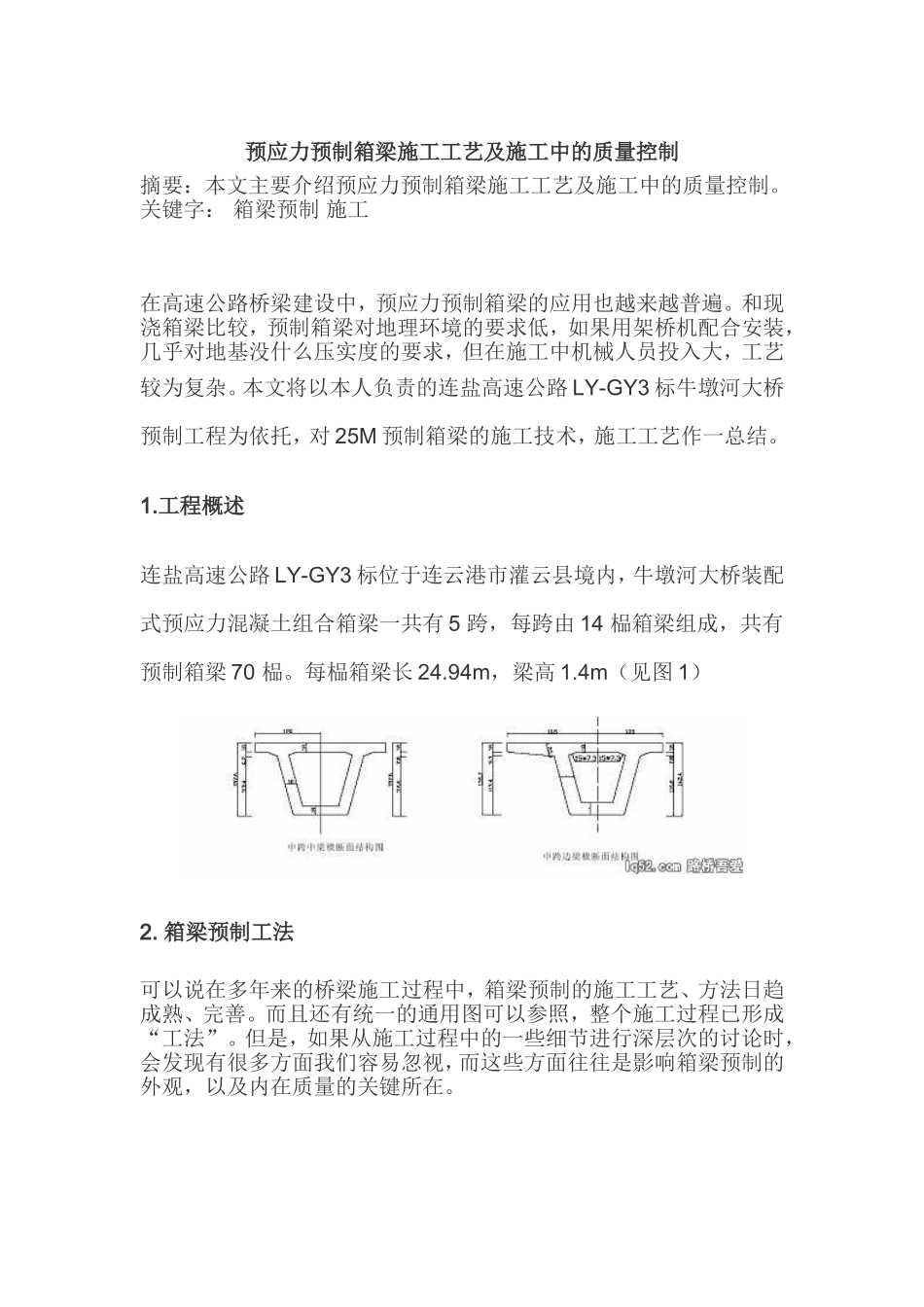

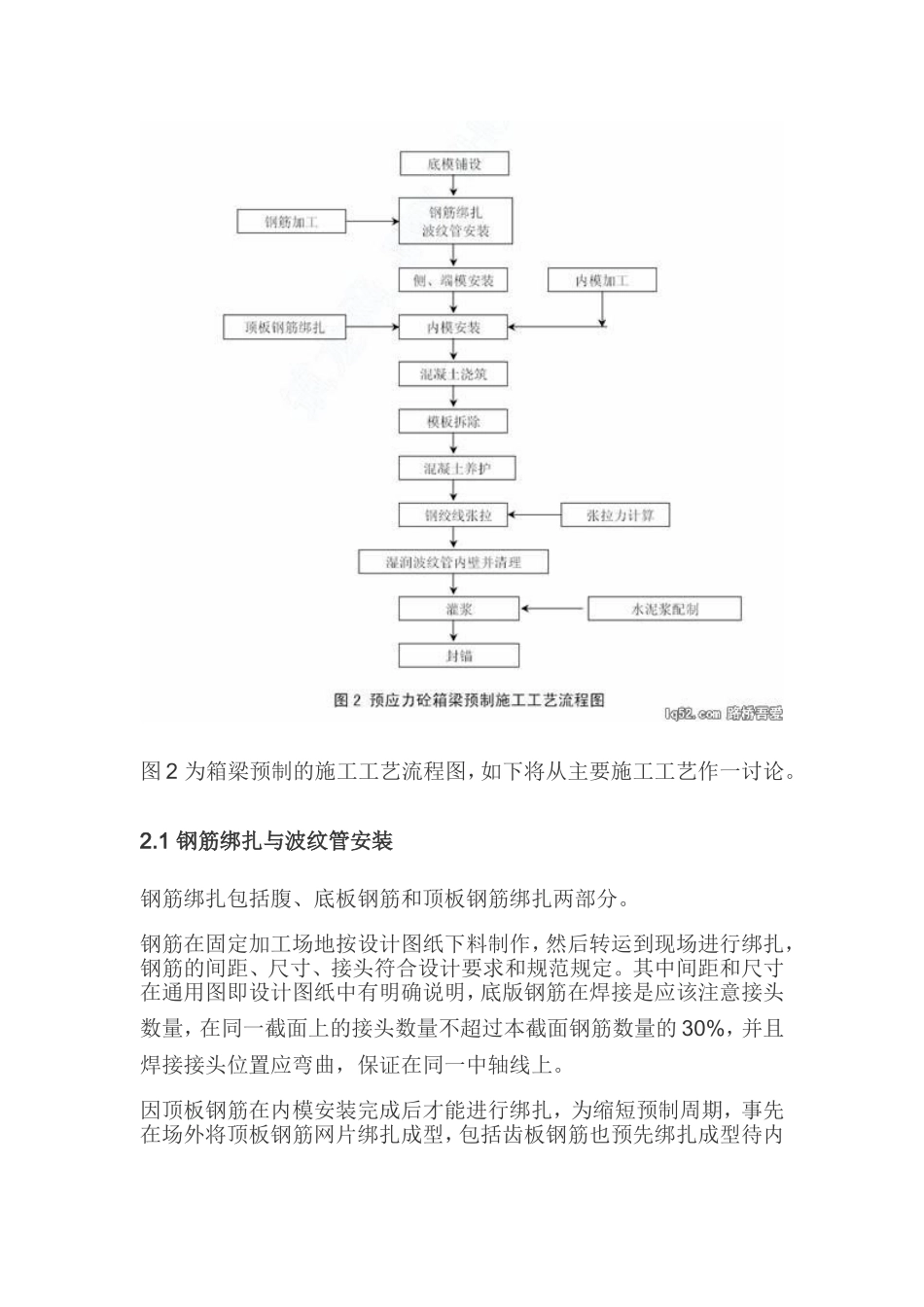

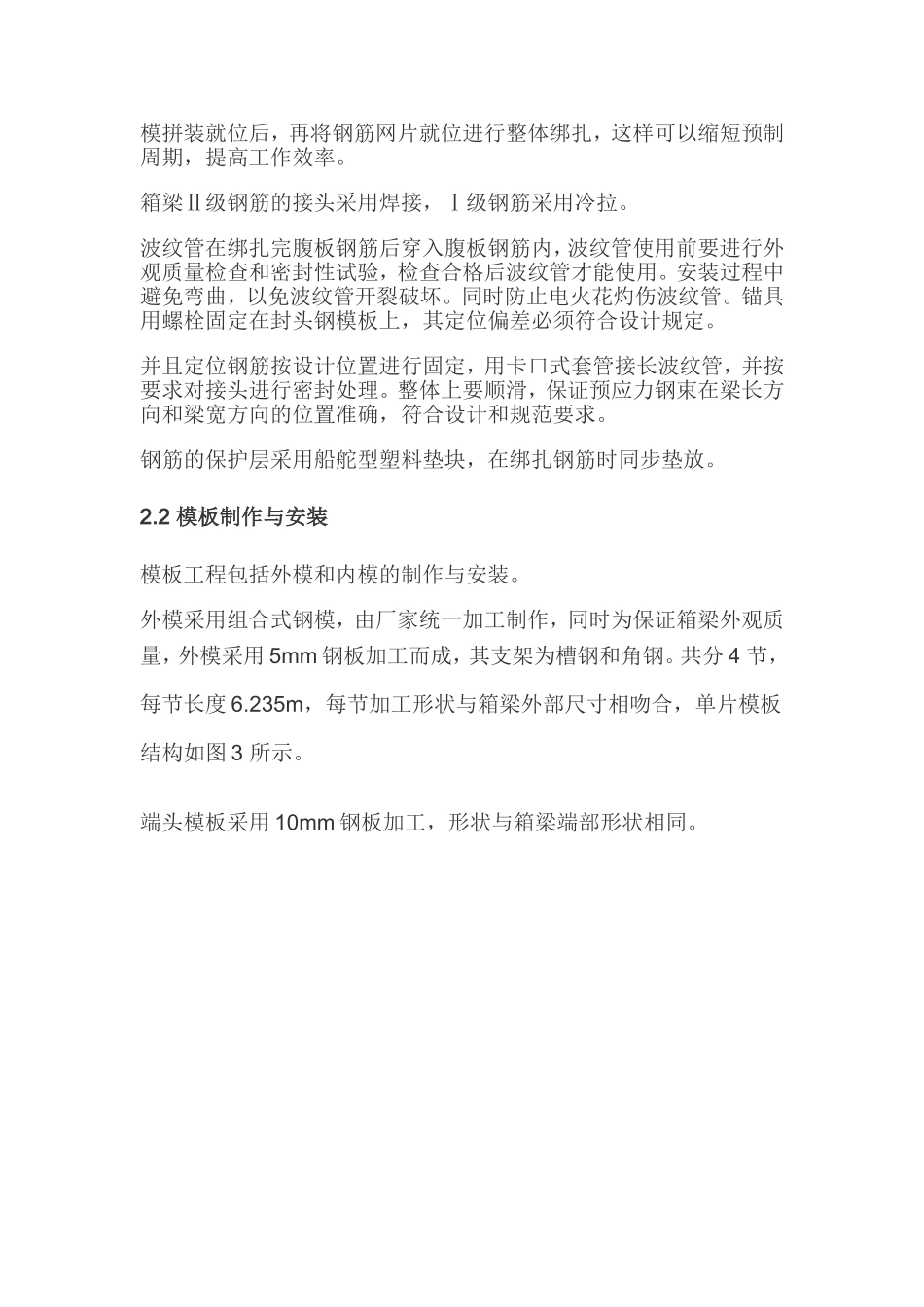

预应力预制箱梁施工工艺及施工中的质量控制摘要：本文主要介绍预应力预制箱梁施工工艺及施工中的质量控制。关键字：箱梁预制施工在高速公路桥梁建设中，预应力预制箱梁的应用也越来越普遍。和现浇箱梁比较，预制箱梁对地理环境的要求低，如果用架桥机配合安装，几乎对地基没什么压实度的要求，但在施工中机械人员投入大，工艺较为复杂。本文将以本人负责的连盐高速公路LY-GY3标牛墩河大桥预制工程为依托，对25M预制箱梁的施工技术，施工工艺作一总结。1.工程概述连盐高速公路LY-GY3标位于连云港市灌云县境内，牛墩河大桥装配式预应力混凝土组合箱梁一共有5跨，每跨由14榀箱梁组成，共有预制箱梁70榀。每榀箱梁长24.94m，梁高1.4m（见图1）2.箱梁预制工法可以说在多年来的桥梁施工过程中，箱梁预制的施工工艺、方法日趋成熟、完善。而且还有统一的通用图可以参照，整个施工过程已形成“工法”。但是，如果从施工过程中的一些细节进行深层次的讨论时，会发现有很多方面我们容易忽视，而这些方面往往是影响箱梁预制的外观，以及内在质量的关键所在。图2为箱梁预制的施工工艺流程图，如下将从主要施工工艺作一讨论。2.1钢筋绑扎与波纹管安装钢筋绑扎包括腹、底板钢筋和顶板钢筋绑扎两部分。钢筋在固定加工场地按设计图纸下料制作，然后转运到现场进行绑扎，钢筋的间距、尺寸、接头符合设计要求和规范规定。其中间距和尺寸在通用图即设计图纸中有明确说明，底版钢筋在焊接是应该注意接头数量，在同一截面上的接头数量不超过本截面钢筋数量的30%，并且焊接接头位置应弯曲，保证在同一中轴线上。因顶板钢筋在内模安装完成后才能进行绑扎，为缩短预制周期，事先在场外将顶板钢筋网片绑扎成型，包括齿板钢筋也预先绑扎成型待内模拼装就位后，再将钢筋网片就位进行整体绑扎，这样可以缩短预制周期，提高工作效率。箱梁Ⅱ级钢筋的接头采用焊接，Ⅰ级钢筋采用冷拉。波纹管在绑扎完腹板钢筋后穿入腹板钢筋内，波纹管使用前要进行外观质量检查和密封性试验，检查合格后波纹管才能使用。安装过程中避免弯曲，以免波纹管开裂破坏。同时防止电火花灼伤波纹管。锚具用螺栓固定在封头钢模板上，其定位偏差必须符合设计规定。并且定位钢筋按设计位置进行固定，用卡口式套管接长波纹管，并按要求对接头进行密封处理。整体上要顺滑，保证预应力钢束在梁长方向和梁宽方向的位置准确，符合设计和规范要求。钢筋的保护层采用船舵型塑料垫块，在绑扎钢筋时同步垫放。2.2模板制作与安装模板工程包括外模和内模的制作与安装。外模采用组合式钢模，由厂家统一加工制作，同时为保证箱梁外观质量，外模采用5mm钢板加工而成，其支架为槽钢和角钢。共分4节，每节长度6.235m，每节加工形状与箱梁外部尺寸相吻合，单片模板结构如图3所示。端头模板采用10mm钢板加工，形状与箱梁端部形状相同。箱梁内模为拆装式精制定型钢模板，模板底面设计为拆装方便的卡口形式，浇筑底板混凝土时不安装底片，底板混凝土浇筑完成后装好底片，再浇筑腹板混凝土。内模加工为8块，每块长度3.31m。内模每隔60cm设置一组十字撑，十字撑用100mm的方木加工而成，十字撑中心用Φ20圆钢连结成整体。为防止混凝土浇筑过程中内模上浮，每节内模采用四点压紧，压模扁担采用10号槽钢，扁担两端采用拉钩固定在事先预埋在场地混凝土中的拉环上。内模在拼装场地进行整体拼装后，检查每两节内模接口处是否严密，否则，需要用海绵胶条填充，以确保不漏浆。然后，用龙门吊配合整体吊装就位后，即可绑扎顶板钢筋。具体模板结构如图4所示。模板施工注意事项：①模板表面应光洁、无变形，接缝处用海绵胶条填充并压紧，确保接缝严密、不漏浆。②在整个箱梁预制过程中采用同一类型的脱模剂，最好不换用别的脱模剂更不得使用废机油代替。③模板应定位准确，不得有错位、上浮、涨模等现象。④模板必须保证足够的刚度、强度和稳定性，保证箱梁各部位形状、尺寸符合设计要求。特指内模，在每次拆装的过程中，容易引起变形，导致箱梁的尺寸有误差，在施工中务必引起注意。2.3混凝土浇筑箱梁采用标号C50，坍落度5~9cm的混凝土浇筑，混凝土由50m3/h的搅拌站拌制，混凝...
