安全通道及脚手架方案VIP专享VIP免费

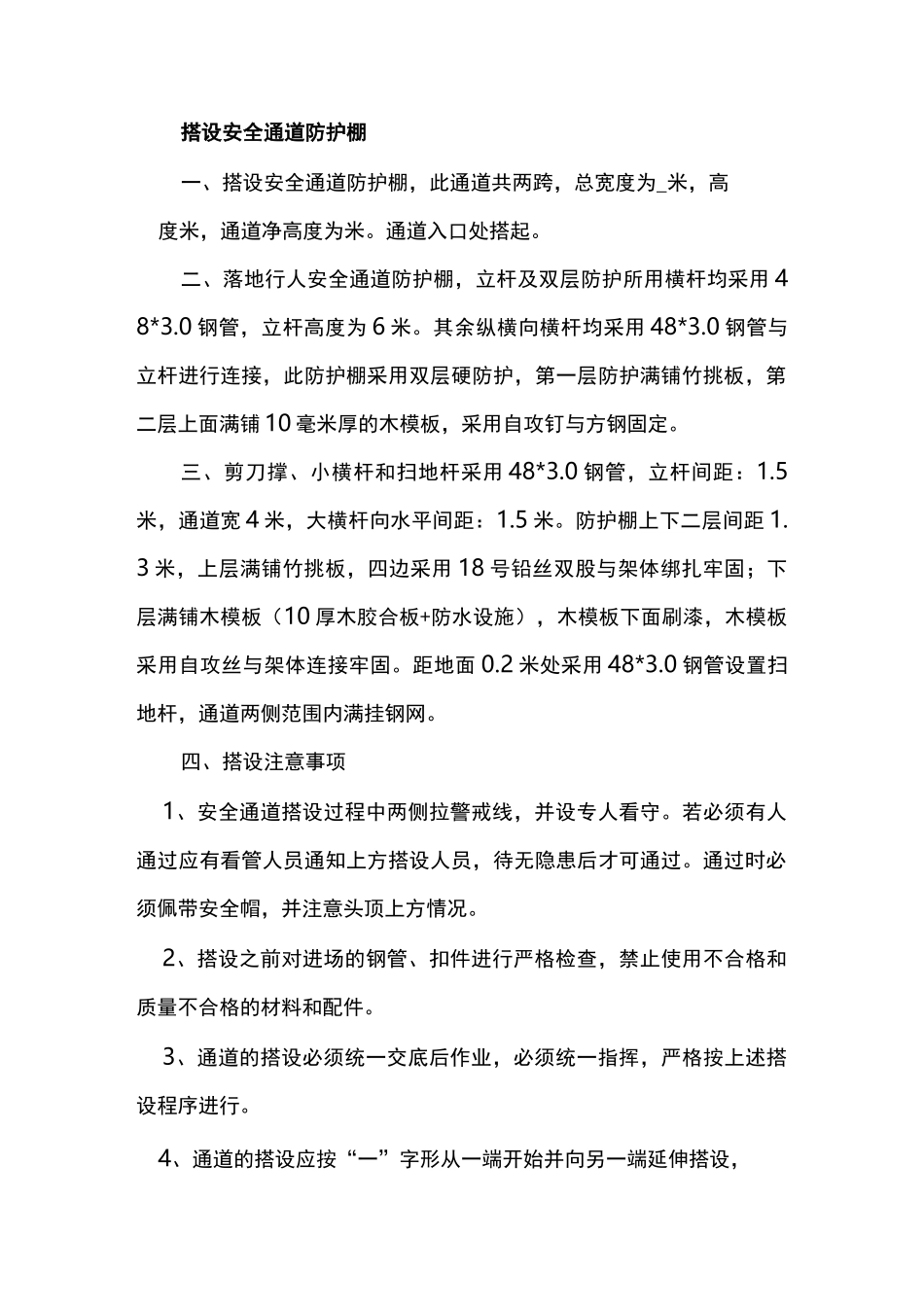

搭设安全通道防护棚一、搭设安全通道防护棚，此通道共两跨，总宽度为_米，高度米，通道净高度为米。通道入口处搭起。二、落地行人安全通道防护棚，立杆及双层防护所用横杆均采用48*3.0钢管，立杆高度为6米。其余纵横向横杆均采用48*3.0钢管与立杆进行连接，此防护棚采用双层硬防护，第一层防护满铺竹挑板，第二层上面满铺10毫米厚的木模板，采用自攻钉与方钢固定。三、剪刀撑、小横杆和扫地杆采用48*3.0钢管，立杆间距：1.5米，通道宽4米，大横杆向水平间距：1.5米。防护棚上下二层间距1.3米，上层满铺竹挑板，四边采用18号铅丝双股与架体绑扎牢固；下层满铺木模板（10厚木胶合板+防水设施），木模板下面刷漆，木模板采用自攻丝与架体连接牢固。距地面0.2米处采用48*3.0钢管设置扫地杆，通道两侧范围内满挂钢网。四、搭设注意事项1、安全通道搭设过程中两侧拉警戒线，并设专人看守。若必须有人通过应有看管人员通知上方搭设人员，待无隐患后才可通过。通过时必须佩带安全帽，并注意头顶上方情况。2、搭设之前对进场的钢管、扣件进行严格检查，禁止使用不合格和质量不合格的材料和配件。3、通道的搭设必须统一交底后作业，必须统一指挥，严格按上述搭设程序进行。4、通道的搭设应按“一”字形从一端开始并向另一端延伸搭设，搭设过程中随立随校正后予以固定。满堂脚手架搭设一、1、本满堂脚手架采取满堂架形式进行搭设，其具体搭设流程如下：做好搭设的准备工作f放线f定位设置通长立杆垫板f排放纵向扫地杆f竖立杆f将纵向扫地杆与立杆扣接f安装横向扫地杆f安装纵向水平杆f安装横向水平杆f安装剪刀撑f铺脚手板f挂水平网f固定防护栏杆及挡脚板f挂立网防护。2、满堂脚手架搭设具体要求垫板铺设:按本方案要求放定位线，垫板采用50x200x4000mm的脚手板逐根立杆垫设。3、立杆搭设：a、采用双排单杆048x3.5钢管搭设。最外侧立杆距离外墙皮或柱皮200mm;b、立杆采用对接扣件连接，相邻立杆的接头位置错开布置在不同的步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不大于步距的1/3，立杆与纵向水平杆必须用直角扣件扣紧，不得隔步设置或遗漏；C、立杆下面必须垫通长木垫板,垫板应准确地放在定位线上,垫板长度不少于2跨,垫板厚度不小于50mm,宽度不小于200mm;d、立杆下面必须设置纵、横向扫地杆,纵向扫地杆用直角扣件固定在距底座上皮不大于200mm处的立杆上，黄向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。水平杆搭设1、水平杆步距1.5m,距离地面200mm的部位布设纵横向扫地杆；2、纵向水平杆应设置在立杆内侧，其长度不宜小于3跨；3、纵向水平杆接长宜采用对接扣件连接，也可采用搭接；4横向水平杆应放置在纵向水平杆上部，靠墙一端至墙装饰面距离不宜大于100mm;5、主节点处必须设置横向水平杆；6、杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内,接头位置错开距离不应小于500mm,各接头中心至主节点的距离不宜大于纵距的1/3；7搭接接头的搭接长度不应小于1m,应采用不少于3个旋转扣件固定7.2.4扫地杆搭设：纵向扫地杆设置在距结构面200mm处，用直角扣件固定在立杆上;横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。剪刀撑设置:1从四边与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置。2、从四边与中间每隔四排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。3、每道剪刀撑宽度为8跨；各道剪刀撑之间净距小于15m。4剪刀撑接长采用搭接，搭接长度不小于1m，并采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。5、剪刀撑应随立杆、纵向和横向水平杆等同步搭设。7.2.6脚手板1作业层脚手板应铺满铺稳，离开施工墙面不宜大于100mm;2、脚手板应设置在不少于三根的横向水平杆上，可采用对接平铺，亦可采用搭接铺设；脚手板对接平铺时，接头处必须设两根横向水平杆,脚手板外伸长度应取130~150mm,两块脚手板外伸长度之和不大于30...
