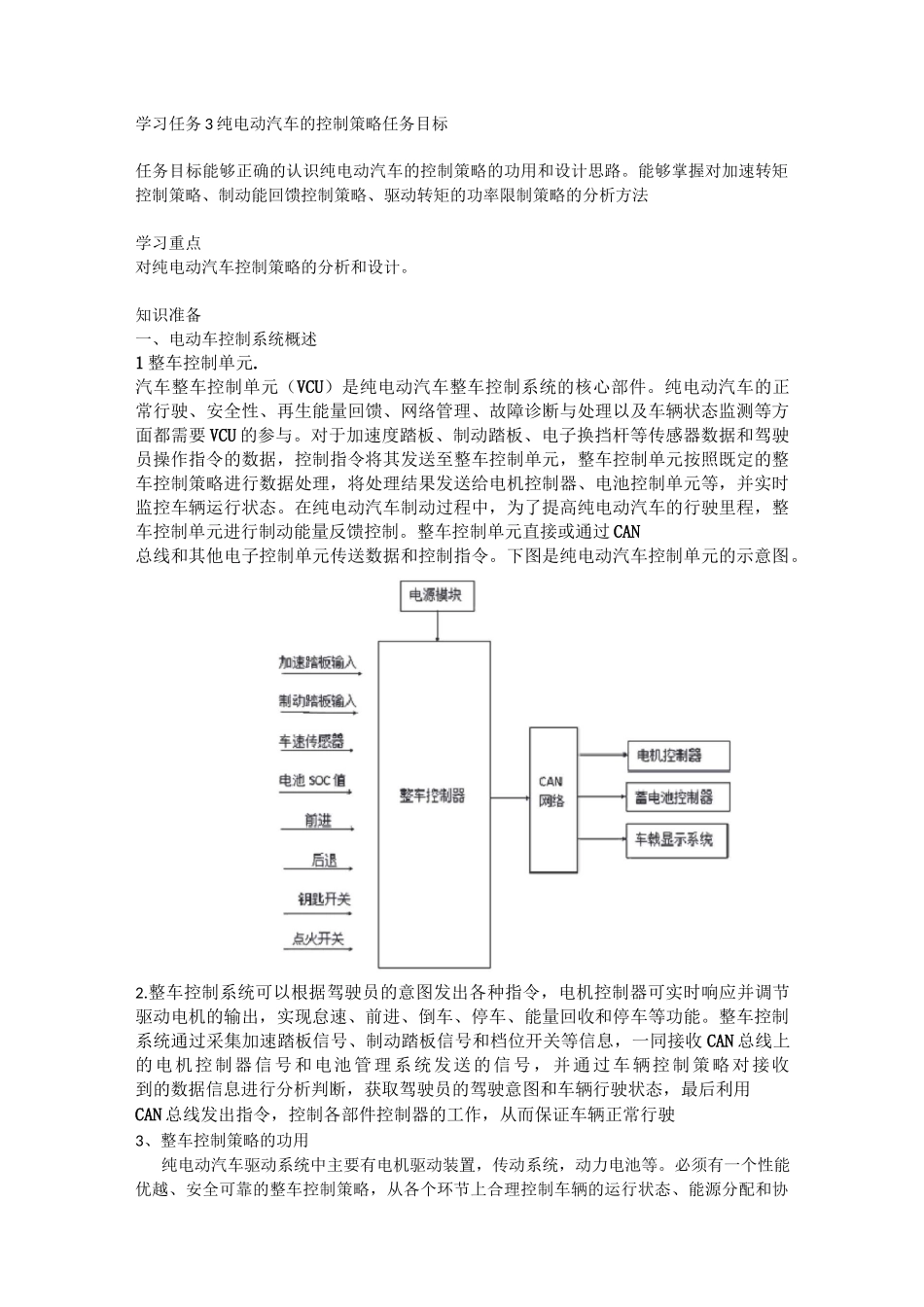

学习任务3纯电动汽车的控制策略任务目标任务目标能够正确的认识纯电动汽车的控制策略的功用和设计思路。能够掌握对加速转矩控制策略、制动能回馈控制策略、驱动转矩的功率限制策略的分析方法学习重点对纯电动汽车控制策略的分析和设计。知识准备一、电动车控制系统概述1整车控制单元.汽车整车控制单元（VCU）是纯电动汽车整车控制系统的核心部件。纯电动汽车的正常行驶、安全性、再生能量回馈、网络管理、故障诊断与处理以及车辆状态监测等方面都需要VCU的参与。对于加速度踏板、制动踏板、电子换挡杆等传感器数据和驾驶员操作指令的数据，控制指令将其发送至整车控制单元，整车控制单元按照既定的整车控制策略进行数据处理，将处理结果发送给电机控制器、电池控制单元等，并实时监控车辆运行状态。在纯电动汽车制动过程中，为了提高纯电动汽车的行驶里程，整车控制单元进行制动能量反馈控制。整车控制单元直接或通过CAN总线和其他电子控制单元传送数据和控制指令。下图是纯电动汽车控制单元的示意图。2.整车控制系统可以根据驾驶员的意图发出各种指令，电机控制器可实时响应并调节驱动电机的输出，实现怠速、前进、倒车、停车、能量回收和停车等功能。整车控制系统通过采集加速踏板信号、制动踏板信号和档位开关等信息，一同接收CAN总线上的电机控制器信号和电池管理系统发送的信号，并通过车辆控制策略对接收到的数据信息进行分析判断，获取驾驶员的驾驶意图和车辆行驶状态，最后利用CAN总线发出指令，控制各部件控制器的工作，从而保证车辆正常行驶3、整车控制策略的功用纯电动汽车驱动系统中主要有电机驱动装置，传动系统，动力电池等。必须有一个性能优越、安全可靠的整车控制策略，从各个环节上合理控制车辆的运行状态、能源分配和协加速果开Is调功能，以充分协调和发挥各部分的优势，使汽车整体获得最佳运行状态。整车控制策略主要包括:（一）汽车驱动控制。根据司机的驾驶要求、车辆状态、道路及环境状况，经分析和处理，向电机控制器发出相应指令，满足驾驶要求。（二）制动能量回馈控制。根据制动踏板和加速踏板信息、车辆行驶状态信息、蓄电池状态信息，计算再生制动力矩，向电机控制器发出指令。（三）整车能量优化管理。通过对车载能源动力系统的管理，提高整车能量利用效率，延长纯电动汽车的续驶里程。（四）车辆状态显示。对车辆某些信号进行采集和转换，由主控制器通过综合数字仪表显示出来。二、纯电动汽车整车控制策略车辆需要在满足驾驶员意图，汽车的动力性、平顺性和其他基本技术性能以及成本控制等要求的前提下选择合适的控制策略。针对各部件的特性及汽车的运行工况，控制策略要实现能量在电机、电池之间的合理而有效分配、使整车系统效率达到最高，获得整车最大的经济性以及平稳的驾驶性能。在设计纯电动汽车的时候，首先要在保证汽车基本性能的前提下降低汽车的能量消耗，提高车辆的续驶里程。同时还要兼顾电池的寿命，并充分考虑驾驶员的驾驶意图、汽车的平顺性以及安全性。基于上述原则，制定控制策略的思路为：实时考虑行驶工况，电池SOC值等影响因素，根据规则将转矩合理地分配给电机。同时限定电机的工作区域和SOC值的范围，确保电机和动力电池能够长时间保持高效的状态。若出现问题，系统可根据预先设定的规则对纯电动车辆系统的工作模式进行判断和选择。最终，在整车控制器与电机控制器中形成一个实时控制的闭环系统。这样既能保证驾驶员驾驶意图能够得到充分满足，也能够对车辆状态进行控制，保证安全性和舒适性。1、驾驶员意图解析对于纯电动汽车，驾驶员最简单的意图分析是加速踏板与驱动电机的期望输出功率之间的开度曲线关系。以加速踏板开度平衡曲线为基准，判断驾驶员的操作意图，当电动车辆在直道上匀速行驶时，电动汽车的运动状态点落在油门踏板的开度平衡2、整车驱动控制车辆驱动控制策略主要控制输出车辆的驱动力矩，并确定车辆的性能。车辆驱动策略的主要目的是基于驾驶员的制动踏板信号、加速踏板信号以及档位信号和当前的车辆运行状态，经过计算机的数据运行和处理，计算出电机的驱动转矩，从而改变车辆的行驶状态，达到驾驶员的预...
