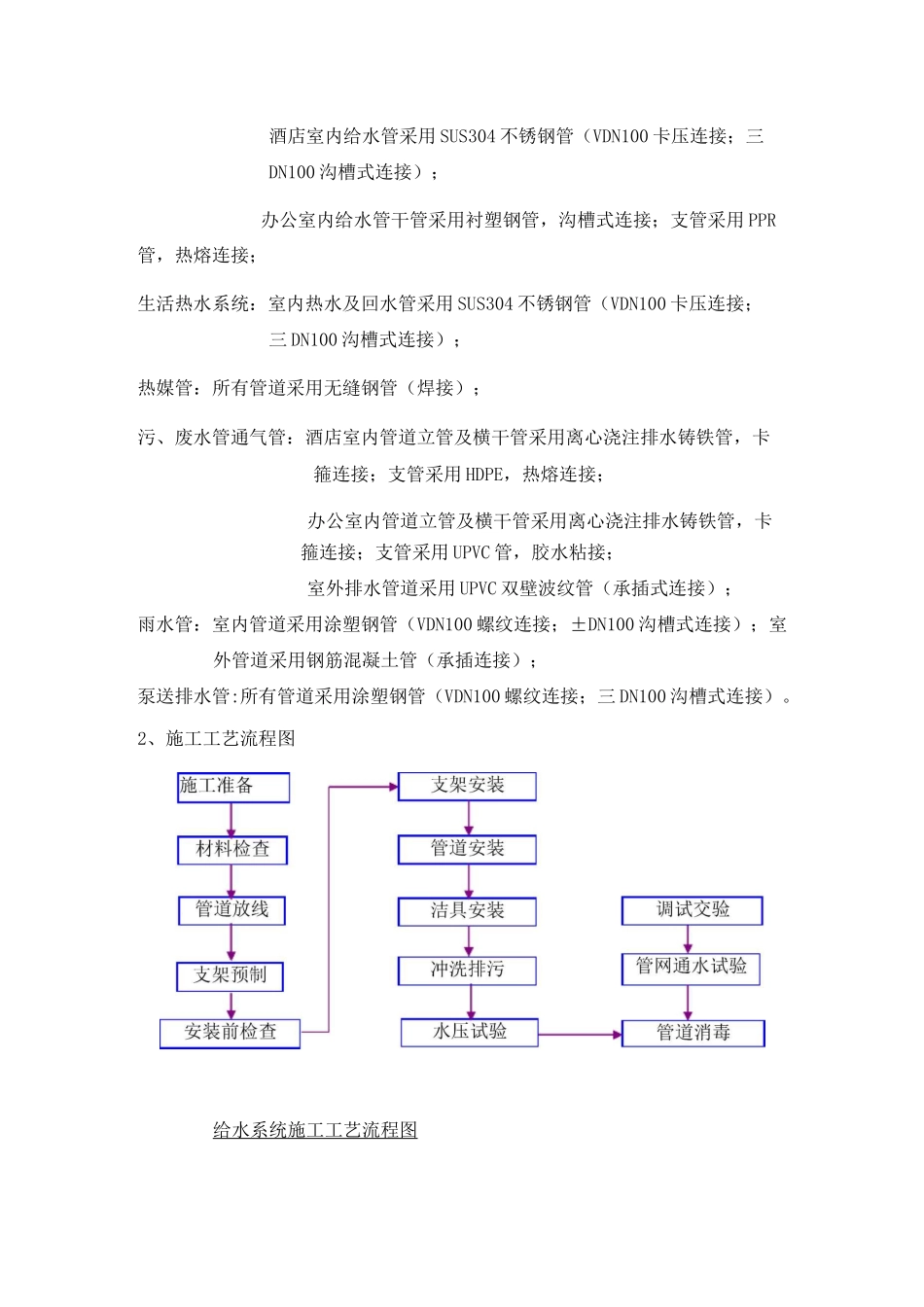

排水系统施工方案1、系统简介本工程给排水系统主要包括：生活冷水系统；生活热水系统；生活污、废水排水系统；雨水排水系统。1.1生活给水系统：a.市政给水管网供水压力不小于0.20MPa。b.本工程最高日用水量为2780m3/d；最大小时用水量为213m3/h。c.给水系统分区如下：本项目分为酒店给水系统及办公楼给水系统C.1.酒店给水系统地库1层至4层的酒店区域生活给水由设于地库4层的1套变频泵供给；地库4层设一套转输泵供给，提升至A塔22层生活水箱；A塔23层至26层为酒店低区，由1组变频泵供给；A塔27层至33层为酒店中区，由1组变频泵供给；A塔34层至40层为酒店高区，由1组变频泵供给。C.2.办公楼给水系统地库4层至地库1层的车库冲洗用水等由市政直接供给；1层至9层为办公楼低区，由设于地库4层的1组变频泵供给；11层至21层为办公楼高区，由设于地库4层的1组变频泵供给。C.3.空调系统补水由设置于消防泵房内的专用变频泵组单独供给。C.4地库四层设1座280m不锈钢酒店生活储水箱、1座100m商场（办公）生活储水箱及1座280mB塔办公生活储水箱；A塔22层避难层设1座50m不锈钢生活转输储水箱；空调系统储水量为242m，存于地库4层消防水池中。1.2生活热水系统：a.本工程酒店、商场及办公区域最高日热水用量为295m/d；最大小时用水量为55m/h。设计小时耗热量为2561kw。b.热源由本工程热水锅炉提供85°C高温热水作热媒。c.酒店客房及后勤、商场及办公区域设置热水系统，水源来自同区冷水系统，各区设半容积式换热器；除洗衣房热水设计水温为74°C外，其余部位热水设计水温均为60°C。d.热水系统采用全日制机械循环，各区域均设有两台热水循环泵，互为备用；热水循环泵的启、闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制：洗衣房系统启泵温度为64°C，停泵温度为69°C；其余系统启泵温度为50°C，停泵温度为55°C；1.3生活污、废水系统：a.本工程污、废水采用分流设计。室内±0.00以上污废水重力自流排入室外污废水检查井，地下室污废水采用潜水排污泵提升至室外污废水检查井。b.生活污水经化粪池处理后、厨房含油污水经隔油池处理后与生活废水合流排入市政污水井。c.酒店客房卫生间设洁具通气，公共卫生间设环形通气管，每隔二层设结合通气管与污废水立管相连。1.4雨水系统：a.屋面雨水采用87型雨水斗。b.各层屋面均采用内排水系统，屋面雨水经雨水斗各室内雨水管排至室外雨水检查井。c.室外地面雨水经雨口，由室外雨水管汇集，排至市政雨水管。d.设计重现期塔楼屋顶按10年设计，裙楼屋面以5年设计，同时各屋面均设溢流口，总排水能力不小于50年设计重现期。管道材料：生活给水系统：室外给水管采用球墨铸铁给水管（橡胶圈承插式连接）；酒店室内给水管采用SUS304不锈钢管（VDN100卡压连接；三DN100沟槽式连接）；办公室内给水管干管采用衬塑钢管，沟槽式连接；支管采用PPR管，热熔连接；生活热水系统：室内热水及回水管采用SUS304不锈钢管（VDN100卡压连接；三DN100沟槽式连接）；热媒管：所有管道采用无缝钢管（焊接）；污、废水管通气管：酒店室内管道立管及横干管采用离心浇注排水铸铁管，卡箍连接；支管采用HDPE，热熔连接；办公室内管道立管及横干管采用离心浇注排水铸铁管，卡箍连接；支管采用UPVC管，胶水粘接；室外排水管道采用UPVC双壁波纹管（承插式连接）；雨水管：室内管道采用涂塑钢管（VDN100螺纹连接；±DN100沟槽式连接）；室外管道采用钢筋混凝土管（承插连接）；泵送排水管:所有管道采用涂塑钢管（VDN100螺纹连接；三DN100沟槽式连接）。2、施工工艺流程图给水系统施工工艺流程图支架制安排水系统施工工艺流程图3、给排水系统施工工艺措施3.1管道安装的通用施工工艺3.1.1管道安装顺序：管道安装前必须按图纸设计要求之轴线位置、标高、坡度进行定位放线，安装顺序一般是主管f支干管f分支管f直管f横管。3.1.2管道布置要求：（1）首先应根据建筑物的结构及工艺布置要求确定配管位置和走向。（2）室内和走廊敷设的管道要满足设计要求的天花高度。首先尽量让大管贴紧楼板底或梁底，以下紧凑布置小管，尽量做到合理、美观。（3）一般情况下，若遇管道交叉，则小管让大...
