微型计算机的输出设备VIP免费

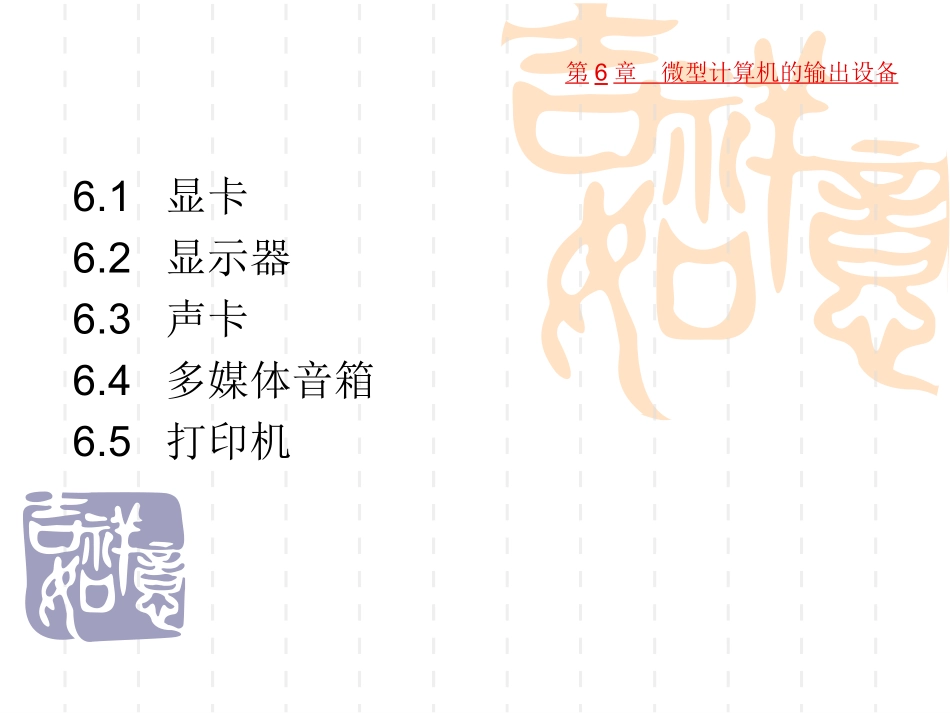

微型计算机的输出设备_第1页
1/78

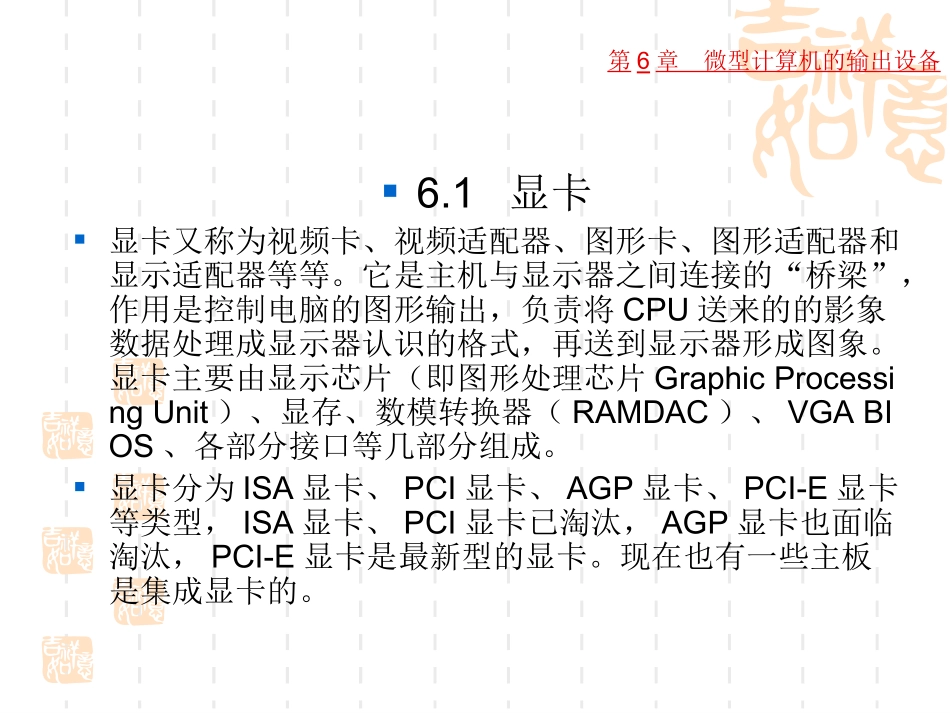

微型计算机的输出设备_第2页
2/78

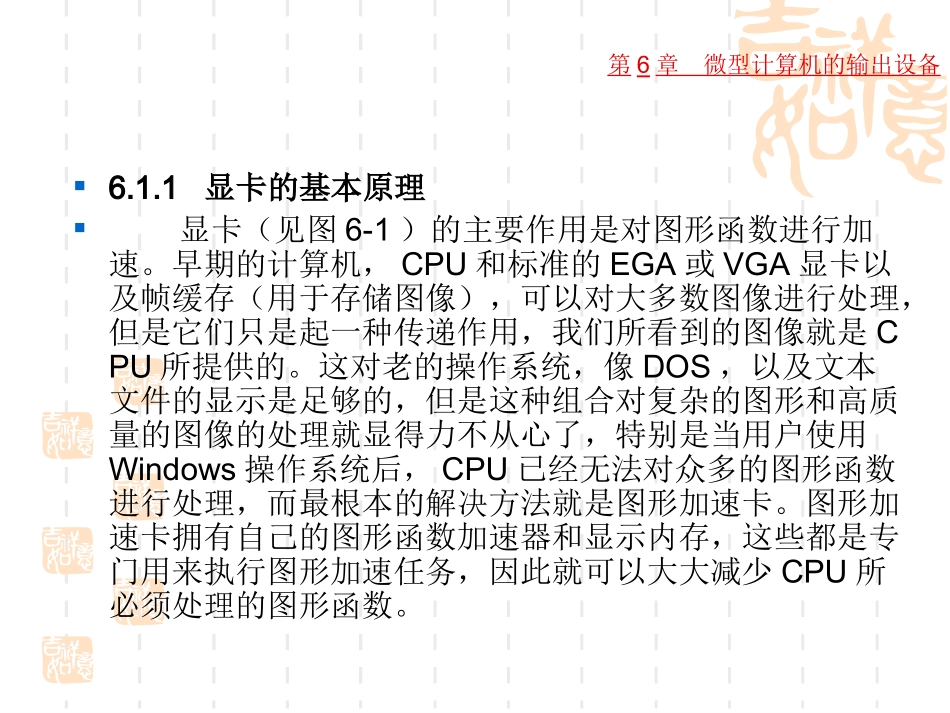

微型计算机的输出设备_第3页
3/78
第6章微型计算机的输出设备6.1显卡6.2显示器6.3声卡6.4多媒体音箱6.5打印机第6章微型计算机的输出设备6.1显卡显卡又称为视频卡、视频适配器、图形卡、图形适配器和显示适配器等等。它是主机与显示器之间连接的“桥梁”,作用是控制电脑的图形输出,负责将CPU送来的的影象数据处理成显示器认识的格式,再送到显示器形成图象。显卡主要由显示芯片(即图形处理芯片GraphicProcessingUnit)、显存、数模转换器(RAMDAC)、VGABIOS、各部分接口等几部分组成。显卡分为ISA显卡、PCI显卡、AGP显卡、PCI-E显卡等类型,ISA显卡、PCI显卡已淘汰,AGP显卡也面临淘汰,PCI-E显卡是最新型的显卡。现在也有一些主板是集成显卡的。第6章微型计算机的输出设备6.1.1显卡的基本原理显卡(见图6-1)的主要作用是对图形函数进行加速。早期的计算机,CPU和标准的EGA或VGA显卡以及帧缓存(用于存储图像),可以对大多数图像进行处理,但是它们只是起一种传递作用,我们所看到的图像就是CPU所提供的。这对老的操作系统,像DOS,以及文本文件的显示是足够的,但是这种组合对复杂的图形和高质量的图像的处理就显得力不从心了,特别是当用户使用Windows操作系统后,CPU已经无法对众多的图形函数进行处理,而最根本的解决方法就是图形加速卡。图形加速卡拥有自己的图形函数加速器和显示内存,这些都是专门用来执行图形加速任务,因此就可以大大减少CPU所必须处理的图形函数。第6章微型计算机的输出设备图6-1显卡实际上现在的显卡都已经是图形加速卡,它们多多少少都可以执行一些图形函数。通常所说的加速卡的性能,是指加速卡上的芯片集能够提供的图形函数计算能力,这个芯片集通常也称为加速器或图形处理器。一般,在芯片集的内部会有一个时钟发生器、VGA核心和硬件加速函数,很多新的芯片集在内部还集成了RAMDAC(数模转换器)。第6章微型计算机的输出设备随着图形应用软件的发展,在显卡和CPU之间的数据交换量越来越大,而显卡的界面正是一种连接显卡和CPU的通道。图形速度的提高(特别是3D图形)要求与CPU和内存间有极宽的带宽进行数据交换,而局部总线已经无法满足要求,它已经成为影响图形速度的瓶颈,因此出现一种廉价的解决方案——AGP总线。AGP是第一个为图形卡所设计的界面(实际上AGP不能算是总线,因为总线可以支持多种设备,它只是一种端口)。第6章微型计算机的输出设备与AGP/PCI总线相比,PCI-E不单是传输带宽高这么简单,PCI-E还具备双向传输和数据分路传输两种传输模式。同时,PCI-E还有多种不同速度的接口模式,这包括了X1、X2、X4、X8、X16以及更高速但不常见的X32:PCI-EX1模式的传输速率便可以达到250MB/s,接近原有PCI接口133MB/s的两倍,大大提升了系统总线的数据传输能力,而且还能支持上下行同时传输互不干扰,峰值可达500MB/s。而其它模式,如X8、X16的传输速率便是X1的8倍和16倍,目前显卡常用的X16接口已能实现双向共8GB/s的带宽。第6章微型计算机的输出设备6.1.2显卡的结构显卡的结构如图6-2所示,主要部件包括:显示芯片、显示内存、显卡BIOS芯片、VGA插座等。有的显卡上还有可连接彩电的TV端子或S端子。较新的显卡上有的还在主芯片上用导热性能很好的硅胶粘上一个散热风扇或散热片。图6-2显卡主要部件第6章微型计算机的输出设备1.显卡总线结构显卡要插在主板上才能与主板相互交换数据。目前,与主板连接的接口主要有AGP,也有使用PCI总线结构的。PCI显卡在教学机或低档机中可见,AGP显卡是现在流行的。AGP接口是为了解决在数据量大时,PCI总线就显得很紧张而设计的,它是一种专用显示接口,具有独占总线的特性,只有图像数据才能通过AGP接口。Intel在2001年提出的3GIO(第三代局部总线技术)便是PCIExpress总线体系。为什么会出现PCIExpress总线?PCI总线属于并行总线(33MHz@32bit),总线带宽为133MB/s,连接在PCI总线内的所有设备共享该总线的133MB/s带宽第6章微型计算机的输出设备与PCI总线不同,PCIExpress总线属于串行总线,点对点传输,每个传输通道独享带宽。AGP总线实际上也是由PCI总线发展而来,虽然目前已经达到8X接口,带宽也提升至较高...
