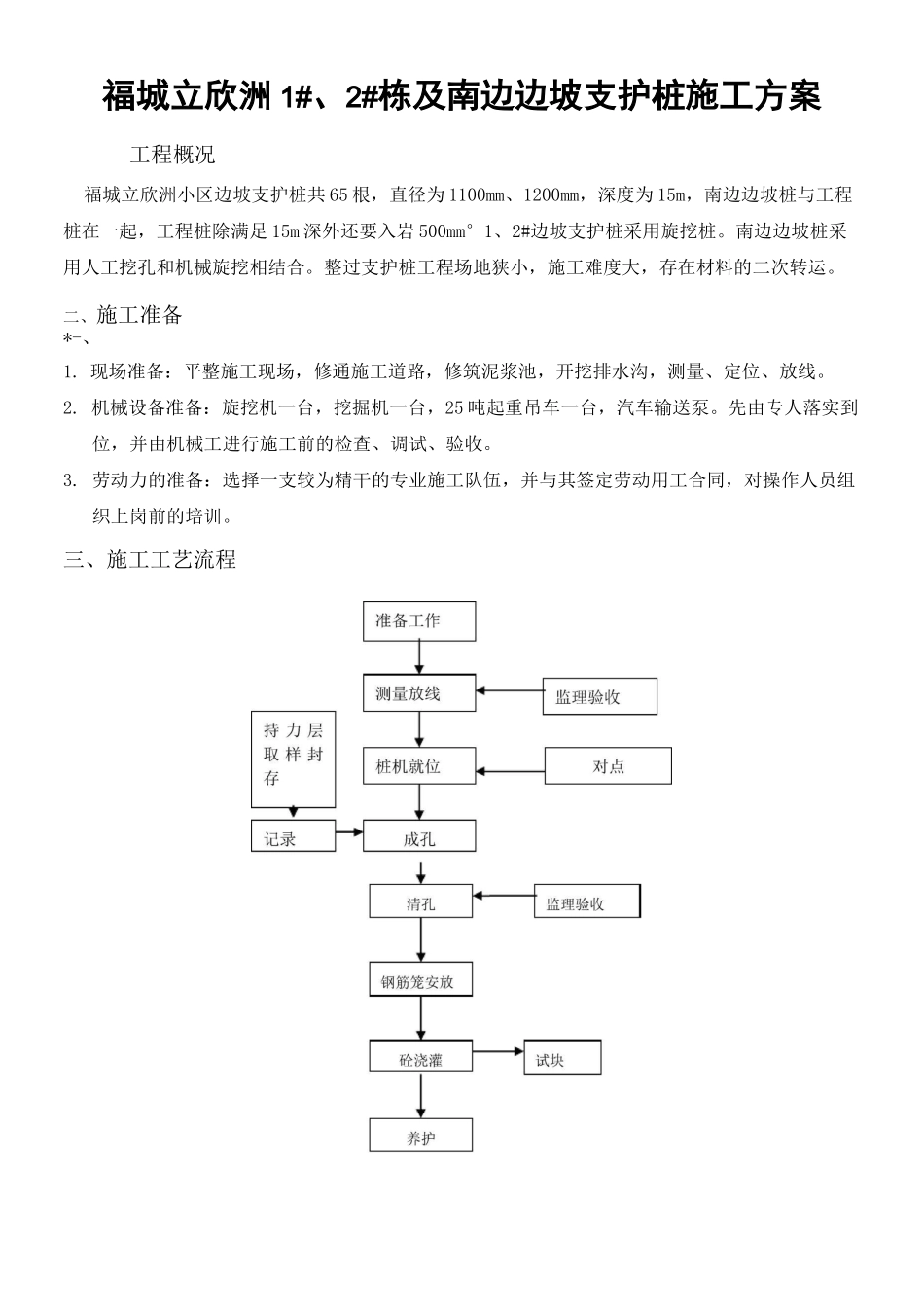

福城立欣洲1#、2#栋及南边边坡支护桩施工方案工程概况福城立欣洲小区边坡支护桩共65根，直径为1100mm、1200mm，深度为15m，南边边坡桩与工程桩在一起，工程桩除满足15m深外还要入岩500mm°1、2#边坡支护桩采用旋挖桩。南边边坡桩采用人工挖孔和机械旋挖相结合。整过支护桩工程场地狭小，施工难度大，存在材料的二次转运。二、施工准备*-、1.现场准备：平整施工现场，修通施工道路，修筑泥浆池，开挖排水沟，测量、定位、放线。2.机械设备准备：旋挖机一台，挖掘机一台，25吨起重吊车一台，汽车输送泵。先由专人落实到位，并由机械工进行施工前的检查、调试、验收。3.劳动力的准备：选择一支较为精干的专业施工队伍，并与其签定劳动用工合同，对操作人员组织上岗前的培训。三、施工工艺流程1）桩基定位：根据勘测单位提供的水准点及测量控制网引测，在轴线的延长线上做点，桩施工过程中对现场测量控制点进行校核，并做好有效保护。2）埋设护筒：护筒中心线对准测定的桩位中心，严格保护护筒的垂直度，确保其中心线与桩中心重合；护筒固定正确位置后，用粘土回填夯实以保证其垂直度。3）设备安装：钻机安装就位后，应将钻头中心对准桩位中心，确保施工中不发生孔位偏移。（旋挖钻机都带有定位后的锁定功能，只要钻机不整体移位，钻杆可以自由旋转，经操作手的操作，就会仍对准原定位桩位中心。）4）旋挖钻机的成孔：旋挖钻机成首先是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻斗内，然后再由钻机提升装置和伸缩杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。对粘结性好的岩土层，可采用干式或清水钻进工艺，无需泥浆护壁。而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。5）钢筋笼制安：1、钢筋进场后按规定取样送检，合格后方可投入使用。2、钢筋笼制作焊工必须有焊工证。3、主钢筋焊接采用双面焊接，必须先试焊，并取样试验。4、钢筋笼一次性制作成形利用25吨吊车将钢筋笼吊入孔内。6）安装导管：利用吊车将导管放入，导管直径、长度应与孔深配套，管距孔底0.3m,初灌量应保证混凝土扩散后，导管埋入深度不小于1m。7）浇注混凝土：混凝土采用商品混凝土，汽车泵送，每注入一斗（3M3）混凝土，利用吊用车向上拔管，每提0.3m，反插一半，保证混凝土的扩散和密实，如此循环，直至顶面。（对于旋挖施工的钻孔桩灌注砼的导管埋入砼面以下的深度可比要求的放宽，最小埋入深度不能小于0.5m,最大埋深可达到10m以上，这主要是因为旋挖施工所需要的泥浆比重较小、沉渣较少、砼与泥浆重量差明显。具体施工中最大埋管深度达到13m，砼在灌注时仍翻浆正常。）8）对地质情况好，地下水不大，不易坍塌的孔，采用干浇砼方法。干浇法用串筒将砼送孔底，用振动棒将砼振筑密实。注意每2至3米须振筑一次，每次振筑时间不宜过长，快插慢抽，防止砼离析技术要求1）护筒既保护孔口壁，又是钻孔的导向，为此护筒的垂直度要保证。为防止泥浆流失、移位和掉落，护筒周围土要夯实，最好粘土封口，如护筒底上层不是粘土，应挖深或换土，在坑底回填夯实30〜50cm粘土后，再安放护筒，护筒上口可绑扎方木或钢管对称吊紧，防止下窜。2）钻进过程中保持泥浆面高度，不得低于护筒顶40cm，泥浆比重控制在1.06〜1.15之间，钻进时泥浆比重严格控制，不得小于1.06.3）根据本工程各桩位的地质情况，确定各地层的钻进速度：杂填土层5转/分钟，粉质土层（硬塑）15转/分钟，残积层（硬塑）10〜15转/分钟，强风化泥质层（砂岩）8〜10转/分钟，中风化泥质层（砂岩）5〜10转/分钟。4）导管在使用前必须作密封性检查，接头严密，不漏水、不漏浆。导管上料斗的体积，由桩径、桩长和导管埋入混凝土中的深度来确定，料斗体积应大些为好。5）混凝土应连续浇筑，中间不得停顿，由于桩内混凝土不能振捣，主要靠混凝土的自重压密和混凝土的流动成型，必须控制好配合比、浇筑速度以确保混凝土的质量，随时检查混凝土的塌（坍）落度，塌（坍）落度应控制在16〜20cm（18〜22cm）之间。6）由于混凝土浇筑到顶时残留泥浆（沉...
