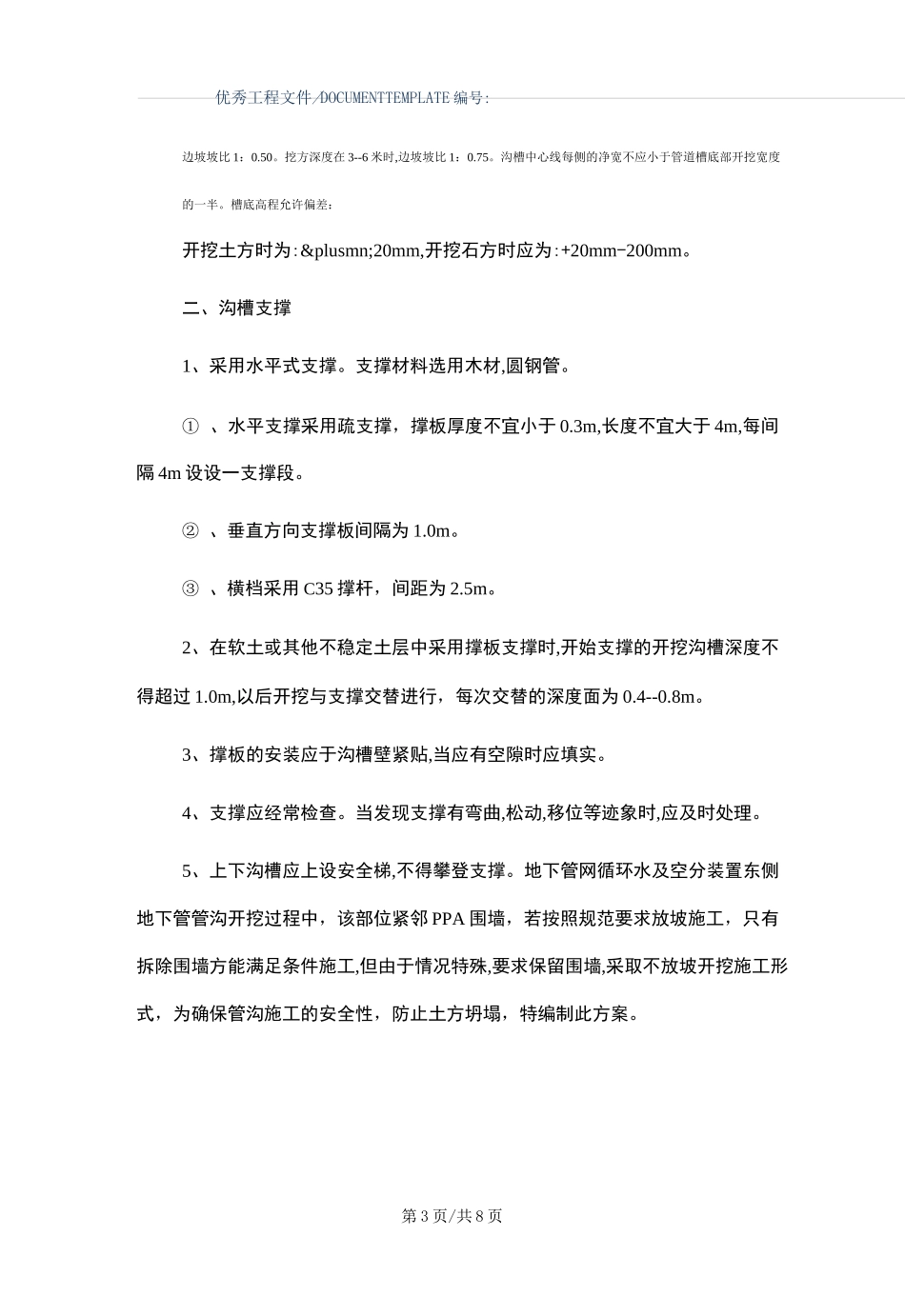

管沟开挖支护方案(正式版)编制:审核:日期:优秀工程文件/DOCUMENTTEMPLATE编号:第2页/共8页优秀工程文件/DOCUMENTTEMPLATE编号:第3页/共8页边坡坡比1:0.50。挖方深度在3--6米时,边坡坡比1:0.75。沟槽中心线每侧的净宽不应小于管道槽底部开挖宽度的一半。槽底高程允许偏差:开挖土方时为:±20mm,开挖石方时应为:+20mm-200mm。二、沟槽支撑1、采用水平式支撑。支撑材料选用木材,圆钢管。①、水平支撑采用疏支撑,撑板厚度不宜小于0.3m,长度不宜大于4m,每间隔4m设设一支撑段。②、垂直方向支撑板间隔为1.0m。③、横档采用C35撑杆,间距为2.5m。2、在软土或其他不稳定土层中采用撑板支撑时,开始支撑的开挖沟槽深度不得超过1.0m,以后开挖与支撑交替进行,每次交替的深度面为0.4--0.8m。3、撑板的安装应于沟槽壁紧贴,当应有空隙时应填实。4、支撑应经常检查。当发现支撑有弯曲,松动,移位等迹象时,应及时处理。5、上下沟槽应上设安全梯,不得攀登支撑。地下管网循环水及空分装置东侧地下管管沟开挖过程中,该部位紧邻PPA围墙,若按照规范要求放坡施工,只有拆除围墙方能满足条件施工,但由于情况特殊,要求保留围墙,采取不放坡开挖施工形式,为确保管沟施工的安全性,防止土方坍塌,特编制此方案。优秀工程文件/DOCUMENTTEMPLATE编号:1)第4页/共8页优秀工程文件/DOCUMENTTEMPLATE编号:第5页/共8页优秀工程文件/DOCUMENTTEMPLATE编号:第6页/共8页(五)支撑系统的拆除管道安装完毕后,进行沟槽土方回填。沟槽土方回填高度与支撑系统的拆除密切配合,支撑系统拆除一段,回填一段。在靠近建筑基础部分管沟,支撑模板拆除长度一次不能超过4米。当前段管沟回填夯实后,才能进行下一段管沟支撑系统的拆除,直至管沟回填完毕。
