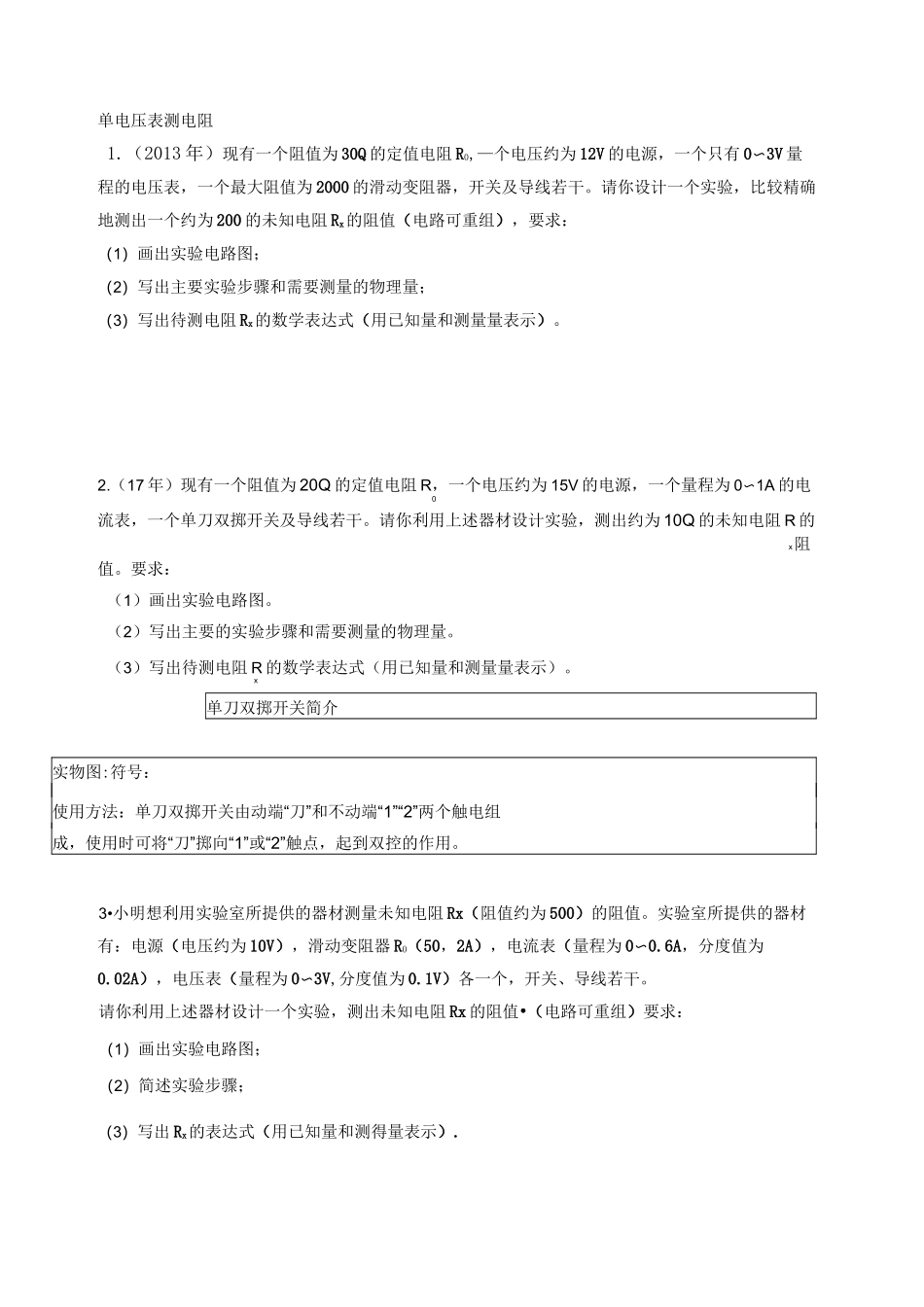

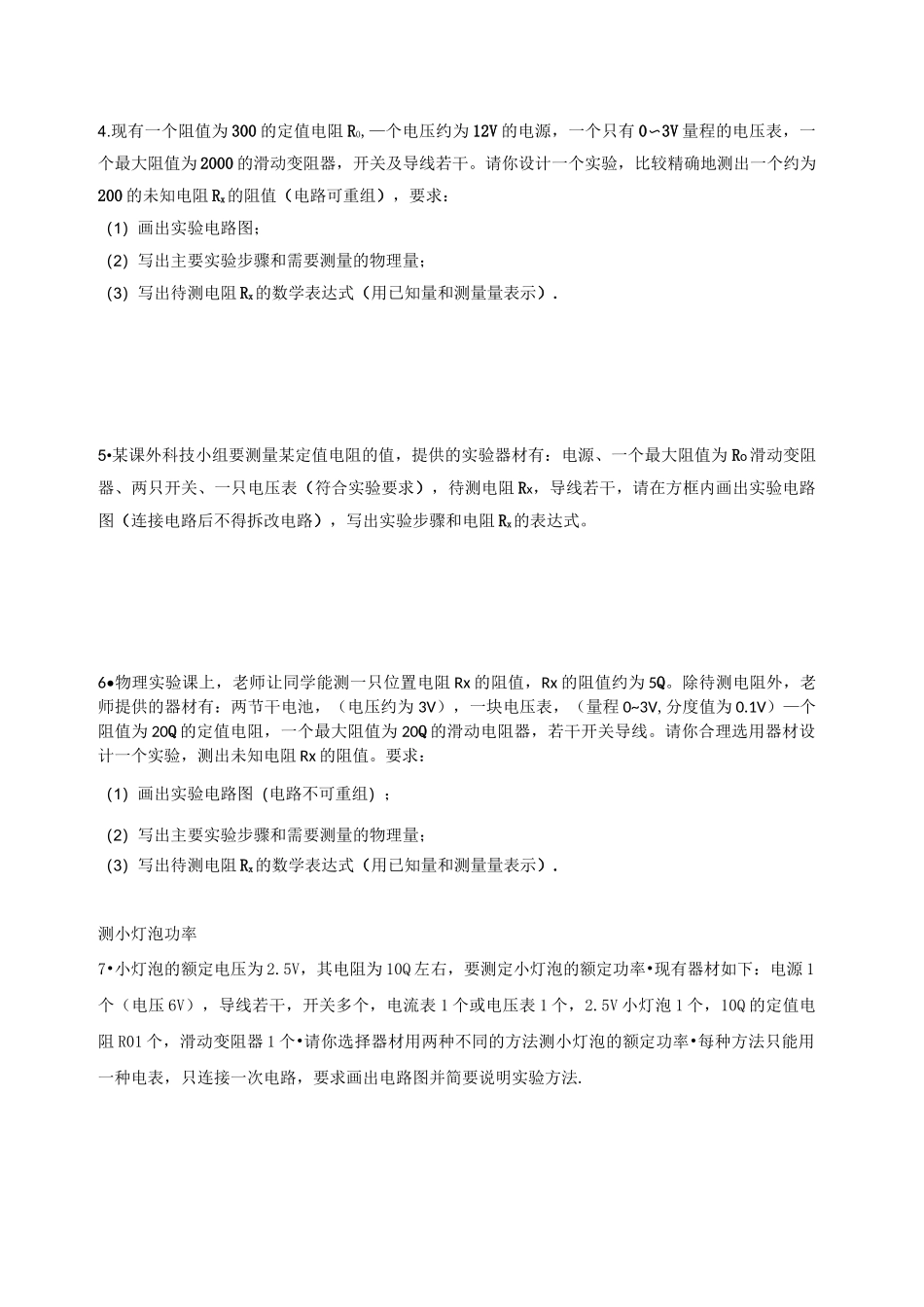

单电压表测电阻1.（2013年）现有一个阻值为30Q的定值电阻R0,—个电压约为12V的电源，一个只有0〜3V量程的电压表，一个最大阻值为2000的滑动变阻器，开关及导线若干。请你设计一个实验，比较精确地测出一个约为200的未知电阻Rx的阻值（电路可重组），要求：（1）画出实验电路图；（2）写出主要实验步骤和需要测量的物理量；（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。2.（17年）现有一个阻值为20Q的定值电阻R，一个电压约为15V的电源，一个量程为0〜1A的电0流表，一个单刀双掷开关及导线若干。请你利用上述器材设计实验，测出约为10Q的未知电阻R的x阻值。要求：（1）画出实验电路图。（2）写出主要的实验步骤和需要测量的物理量。（3）写出待测电阻R的数学表达式（用已知量和测量量表示）。x单刀双掷开关简介实物图:符号：使用方法：单刀双掷开关由动端“刀”和不动端“1”“2”两个触电组成，使用时可将“刀”掷向“1”或“2”触点，起到双控的作用。3•小明想利用实验室所提供的器材测量未知电阻Rx（阻值约为500）的阻值。实验室所提供的器材有：电源（电压约为10V），滑动变阻器R0（50，2A），电流表（量程为0〜0.6A，分度值为0.02A），电压表（量程为0〜3V,分度值为0.1V）各一个，开关、导线若干。请你利用上述器材设计一个实验，测出未知电阻Rx的阻值•（电路可重组）要求：（1）画出实验电路图；（2）简述实验步骤；（3）写出Rx的表达式（用已知量和测得量表示）.4.现有一个阻值为300的定值电阻R0,—个电压约为12V的电源，一个只有0〜3V量程的电压表，一个最大阻值为2000的滑动变阻器，开关及导线若干。请你设计一个实验，比较精确地测出一个约为200的未知电阻Rx的阻值（电路可重组），要求：（1）画出实验电路图；（2）写出主要实验步骤和需要测量的物理量；（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）.5•某课外科技小组要测量某定值电阻的值，提供的实验器材有：电源、一个最大阻值为Ro滑动变阻器、两只开关、一只电压表（符合实验要求），待测电阻Rx，导线若干，请在方框内画出实验电路图（连接电路后不得拆改电路），写出实验步骤和电阻Rx的表达式。6•物理实验课上，老师让同学能测一只位置电阻Rx的阻值，Rx的阻值约为5Q。除待测电阻外，老师提供的器材有：两节干电池，（电压约为3V），一块电压表，（量程0~3V,分度值为0.1V）—个阻值为20Q的定值电阻，一个最大阻值为20Q的滑动电阻器，若干开关导线。请你合理选用器材设计一个实验，测出未知电阻Rx的阻值。要求：（1）画出实验电路图（电路不可重组）；（2）写出主要实验步骤和需要测量的物理量；（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）.测小灯泡功率7•小灯泡的额定电压为2.5V，其电阻为10Q左右，要测定小灯泡的额定功率•现有器材如下：电源1个（电压6V），导线若干，开关多个，电流表1个或电压表1个，2.5V小灯泡1个，10Q的定值电阻R01个，滑动变阻器1个•请你选择器材用两种不同的方法测小灯泡的额定功率•每种方法只能用一种电表，只连接一次电路，要求画出电路图并简要说明实验方法.&物理课上，老师拿来一电热毯，铭牌上标有“220VXXW”的字样，其中额定功率值不清，估计在40W-60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材.A.电流表（量程：0〜0.6A,0〜3A）.B.电压表V（量程：0〜3V，0〜15V档已损坏）.C.定值电阻R1（阻值：20Q）.D.定值电阻R2（阻值：500Q）.E•滑动变阻器RP1（阻值：0〜50Q）.F•滑动变阻器RP2（阻值：0〜3000Q）.请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图.（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量.（4）写出额定功率P的数学表达式.（用已知量和测量量表示）9•物理课上，老师让同学们学们...
