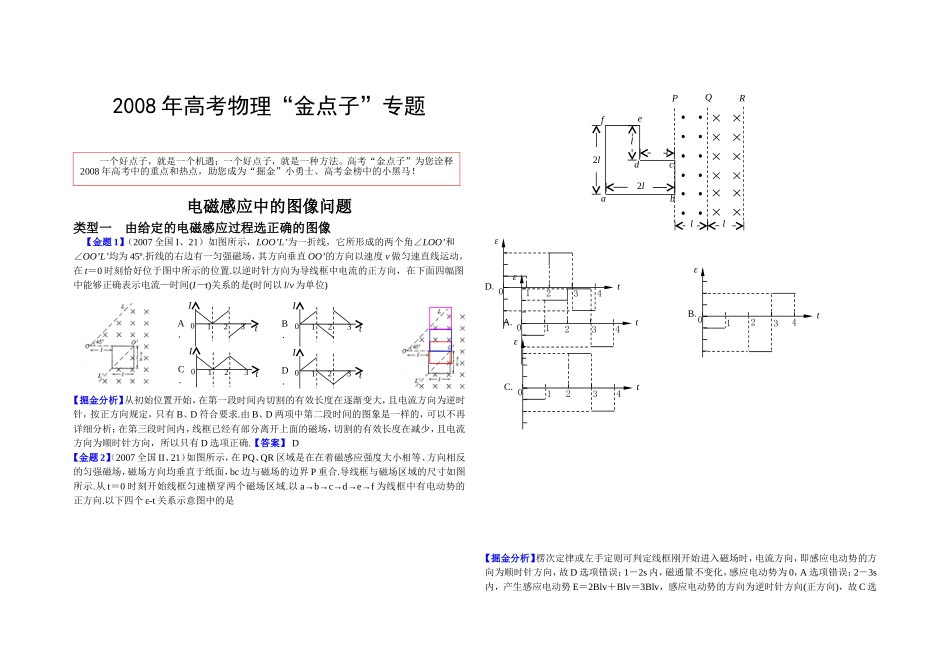

2008年高考物理“金点子”专题电磁感应中的图像问题类型一由给定的电磁感应过程选正确的图像【金题1】（2007全国I、21）如图所示，LOO’L’为一折线，它所形成的两个角∠LOO’和∠OO’L’均为45º.折线的右边有一匀强磁场，其方向垂直OO’的方向以速度v做匀速直线运动，在t＝0时刻恰好位于图中所示的位置.以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—时间(I—t)关系的是(时间以l/v为单位)【掘金分析】从初始位置开始，在第一段时间内切割的有效长度在逐渐变大，且电流方向为逆时针，按正方向规定，只有B、D符合要求.由B、D两项中第二段时间的图象是一样的，可以不再详细分析；在第三段时间内，线框已经有部分离开上面的磁场，切割的有效长度在减少，且电流方向为顺时针方向，所以只有D选项正确.【答案】D【金题2】（2007全国II、21）如图所示，在PQ、QR区域是在在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面，bc边与磁场的边界P重合.导线框与磁场区域的尺寸如图所示.从t＝0时刻开始线框匀速横穿两个磁场区域.以a→b→c→d→e→f为线框中有电动势的正方向.以下四个ε-t关系示意图中的是【掘金分析】楞次定律或左手定则可判定线框刚开始进入磁场时，电流方向，即感应电动势的方向为顺时针方向，故D选项错误；1－2s内，磁通量不变化，感应电动势为0，A选项错误；2－3s内，产生感应电动势E＝2Blv＋Blv＝3Blv，感应电动势的方向为逆时针方向(正方向)，故C选tεD.01234tεC.01234一个好点子，就是一个机遇；一个好点子，就是一种方法。高考“金点子”为您诠释2008年高考中的重点和热点，助您成为“掘金”小勇士、高考金榜中的小黑马！tεB.01234tεA.01234PQRacdef2l2lllbllIt123D．0It123A．0It123B．0It123C．0项正确.【答案】C【金题3】[天津卷.20]在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间t如图2变化时，图3中正确表示线圈感应电动势E变化的是（）【掘金分析】在第1s内，由楞次定律可判定电流为正，其产生的感应电动势E1＝，在第2s和第3s内，磁场B不变化，线圈中无感应电流，在第4s和第5s内，B减小，由楞次定律可判定，其电流为负，产生的感应电动势E1＝，由于ΔB1＝ΔB2，Δt2＝2Δt1，故E1＝2E2，由此可知，A选项正确。【答案】A【金题4】（广东物理卷.10）如图4所示，用一根长为L质量不计的细杆与一个上弧长为、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0《L。先将线框拉开到如图4所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦。下列说法正确的是A．金属线框进入磁场时感应电流的方向为：a→b→c→d→aB．金属线框离开磁场时感应电流的方向为：a→d→c→b→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．金属线框最终将在磁场内做简谐运动【掘金分析】金属线框进入磁场时，由于电磁感应，产生电流，根据楞次定律判断电流的方向为：a→b→c→d→a。金属线框离开磁场时由于电磁感应，产生电流，根据楞次定律判断电流的方向为a→d→c→b→a。根据能量转化和守恒，可知，金属线框dc边进入磁场与ab边离开磁场的速度大小不相等。如此往复摆动，最终金属线框在匀强磁场内摆动，由于d0《L，单摆做简谐运动的条件是摆角小于等于10度，故最终在磁场内做简谐运动。答案为C。有的考生不能分析出金属线框最后的运动状态。【答案】C类型二由给定的有关图像分析电磁感应过程，求解相应的物理量【金题1】在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度B随时间t的变化关系如图（甲）所示，0—1s内磁场方向垂直线框平面向下。圆形金属框与两根水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，如图（乙）所示。若导体棒始终保持静止，则其所受的静摩擦力f随时间变化的图象是图中的（设向右的方向为静摩擦力的正方向）（）B图1IBt/sO图2...
