电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

[全]材料科学基础-胡赓祥-考研真题详解[下载全]VIP免费

[全]材料科学基础-胡赓祥-考研真题详解[下载全]_第1页
1/6
[全]材料科学基础-胡赓祥-考研真题详解[下载全]_第2页
2/6
[全]材料科学基础-胡赓祥-考研真题详解[下载全]_第3页
3/6

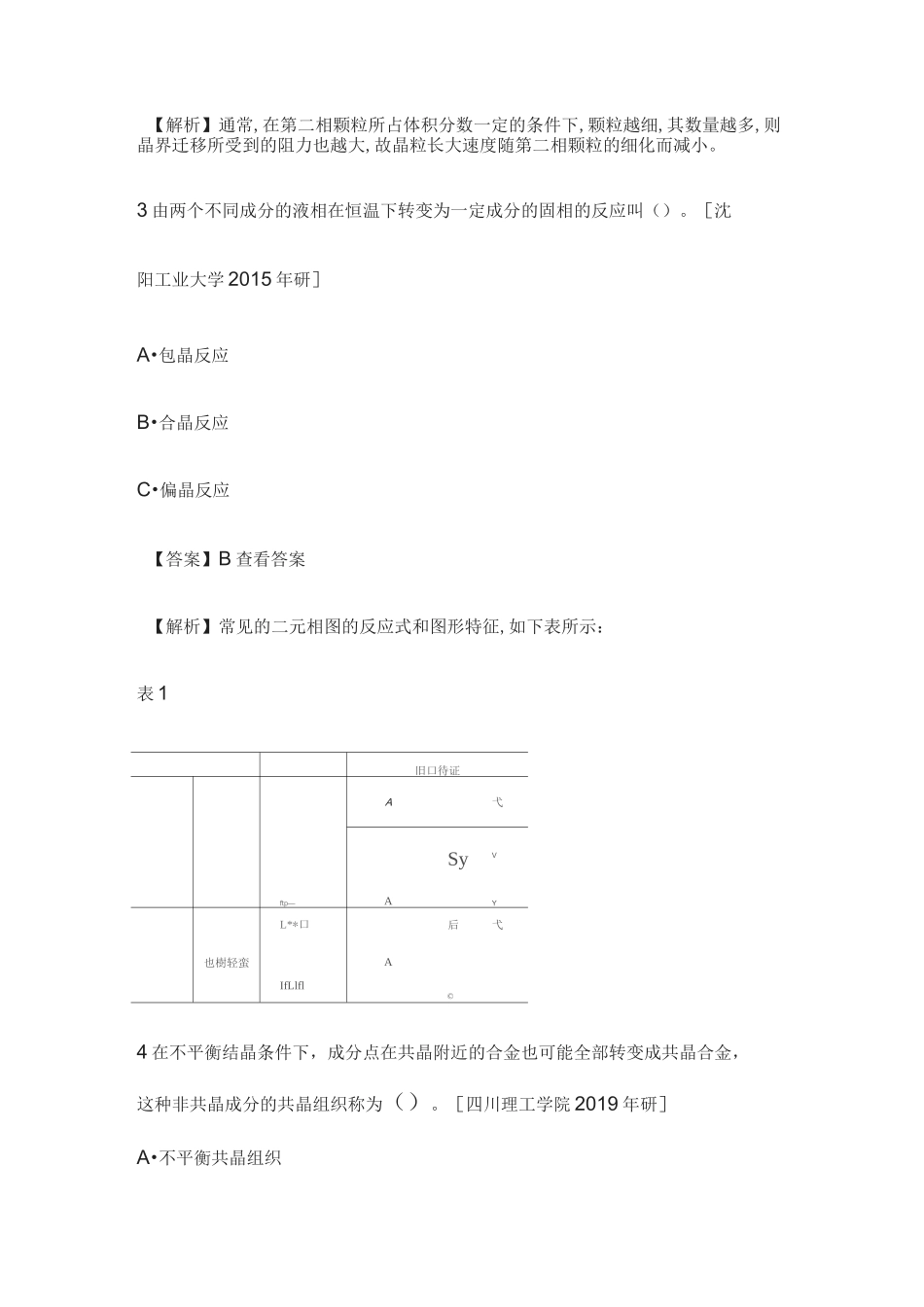

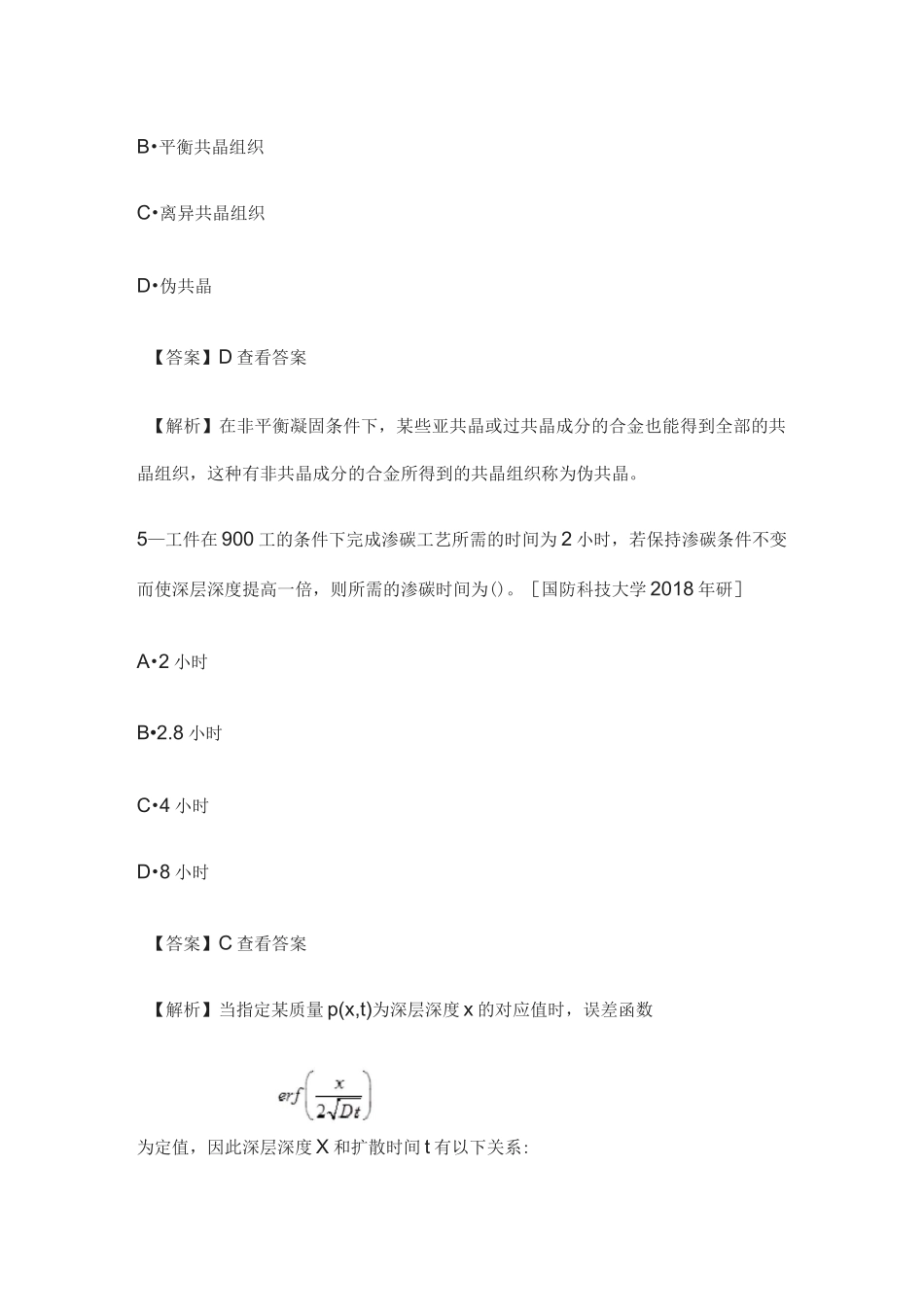

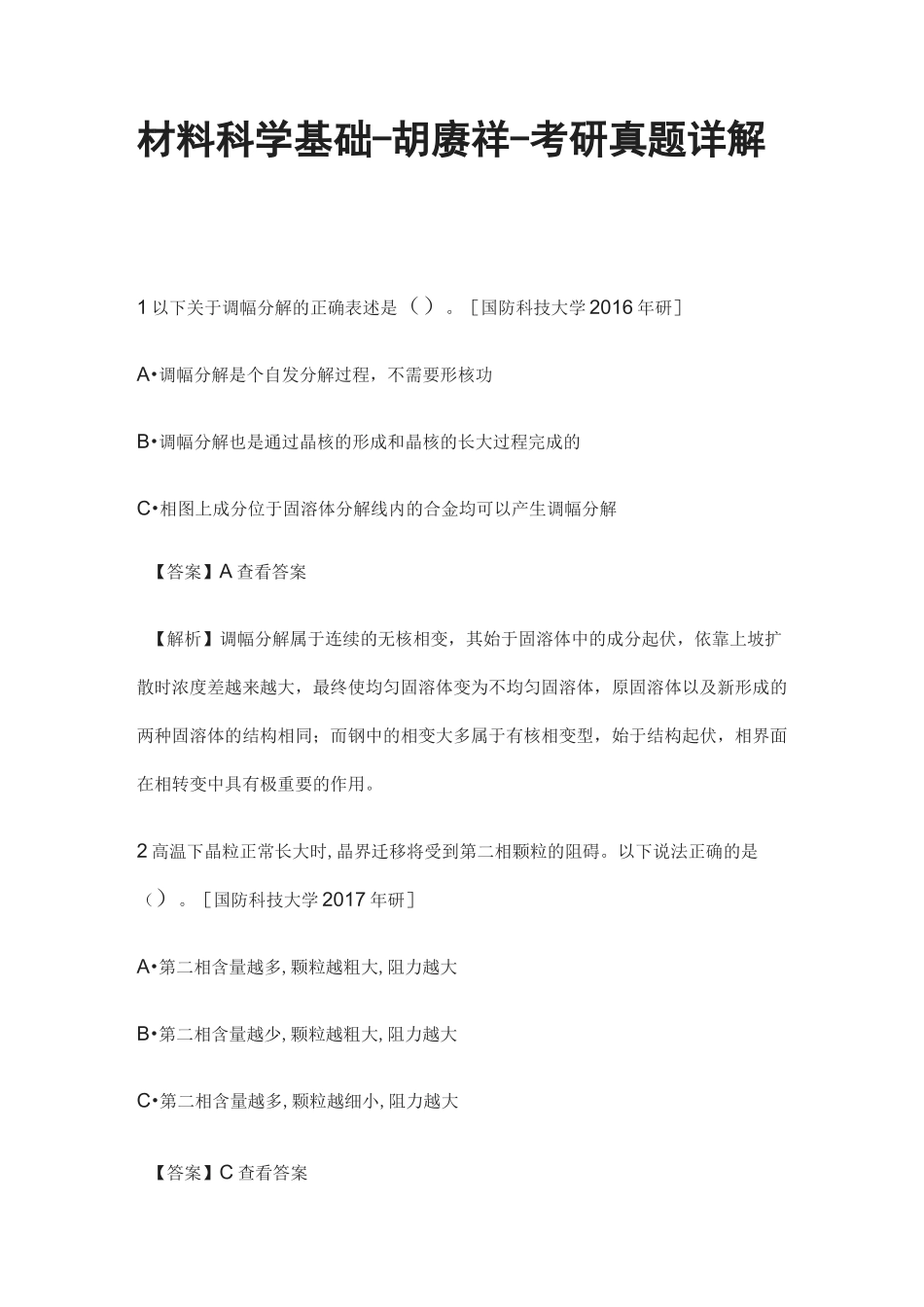

材料科学基础-胡赓祥-考研真题详解1以下关于调幅分解的正确表述是()。[国防科技大学2016年研]A•调幅分解是个自发分解过程,不需要形核功B•调幅分解也是通过晶核的形成和晶核的长大过程完成的C•相图上成分位于固溶体分解线内的合金均可以产生调幅分解【答案】A查看答案【解析】调幅分解属于连续的无核相变,其始于固溶体中的成分起伏,依靠上坡扩散时浓度差越来越大,最终使均匀固溶体变为不均匀固溶体,原固溶体以及新形成的两种固溶体的结构相同;而钢中的相变大多属于有核相变型,始于结构起伏,相界面在相转变中具有极重要的作用。2高温下晶粒正常长大时,晶界迁移将受到第二相颗粒的阻碍。以下说法正确的是()。[国防科技大学2017年研]A•第二相含量越多,颗粒越粗大,阻力越大B•第二相含量越少,颗粒越粗大,阻力越大C•第二相含量越多,颗粒越细小,阻力越大【答案】C查看答案【解析】通常,在第二相颗粒所占体积分数一定的条件下,颗粒越细,其数量越多,则晶界迁移所受到的阻力也越大,故晶粒长大速度随第二相颗粒的细化而减小。3由两个不同成分的液相在恒温下转变为一定成分的固相的反应叫()。[沈阳工业大学2015年研]A•包晶反应B•合晶反应C•偏晶反应【答案】B查看答案【解析】常见的二元相图的反应式和图形特征,如下表所示:表1旧口待证A弋SyVftp—AYL**口后弋也樹轻蛮AIfLlfl©4在不平衡结晶条件下,成分点在共晶附近的合金也可能全部转变成共晶合金,这种非共晶成分的共晶组织称为()。[四川理工学院2019年研]A•不平衡共晶组织B•平衡共晶组织C•离异共晶组织D•伪共晶【答案】D查看答案【解析】在非平衡凝固条件下,某些亚共晶或过共晶成分的合金也能得到全部的共晶组织,这种有非共晶成分的合金所得到的共晶组织称为伪共晶。5—工件在900工的条件下完成渗碳工艺所需的时间为2小时,若保持渗碳条件不变而使深层深度提高一倍,则所需的渗碳时间为()。[国防科技大学2018年研]A•2小时B•2.8小时C•4小时D•8小时【答案】C查看答案【解析】当指定某质量p(x,t)为深层深度x的对应值时,误差函数为定值,因此深层深度X和扩散时间t有以下关系:x=或x2二BDt,式中A和B为常数。由上式可知,若要渗层深度x增加一倍,所需扩散时间则增加4倍。6相变过程要自发进行,必须有AGv0若相变过程放热,则有()。[桂林理工大学2015年研]A.AH<0,AT>0B.AH<0,AT<0C.AH>0,AT>0C.AH>0,AT<0【答案】A查看答案【解析】相变过程要自发进行,必须H<0,贝,(1)若相变过程放热,则出<0,要使AG<0,则AT>0,即T0,要使AG<0,则AT<0,即T>T0,表明系统必须过热,相变过程才能自发进行。7弗仑克尔缺陷是()。[浙江大学2007研]间距。螺位错的特点:①位错线与原子滑移方向相平行。②位错线周围原子的配置是螺旋状。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

[全]材料科学基础-胡赓祥-考研真题详解[下载全]

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
