氧氮氩气管道安装施工方案VIP专享VIP免费

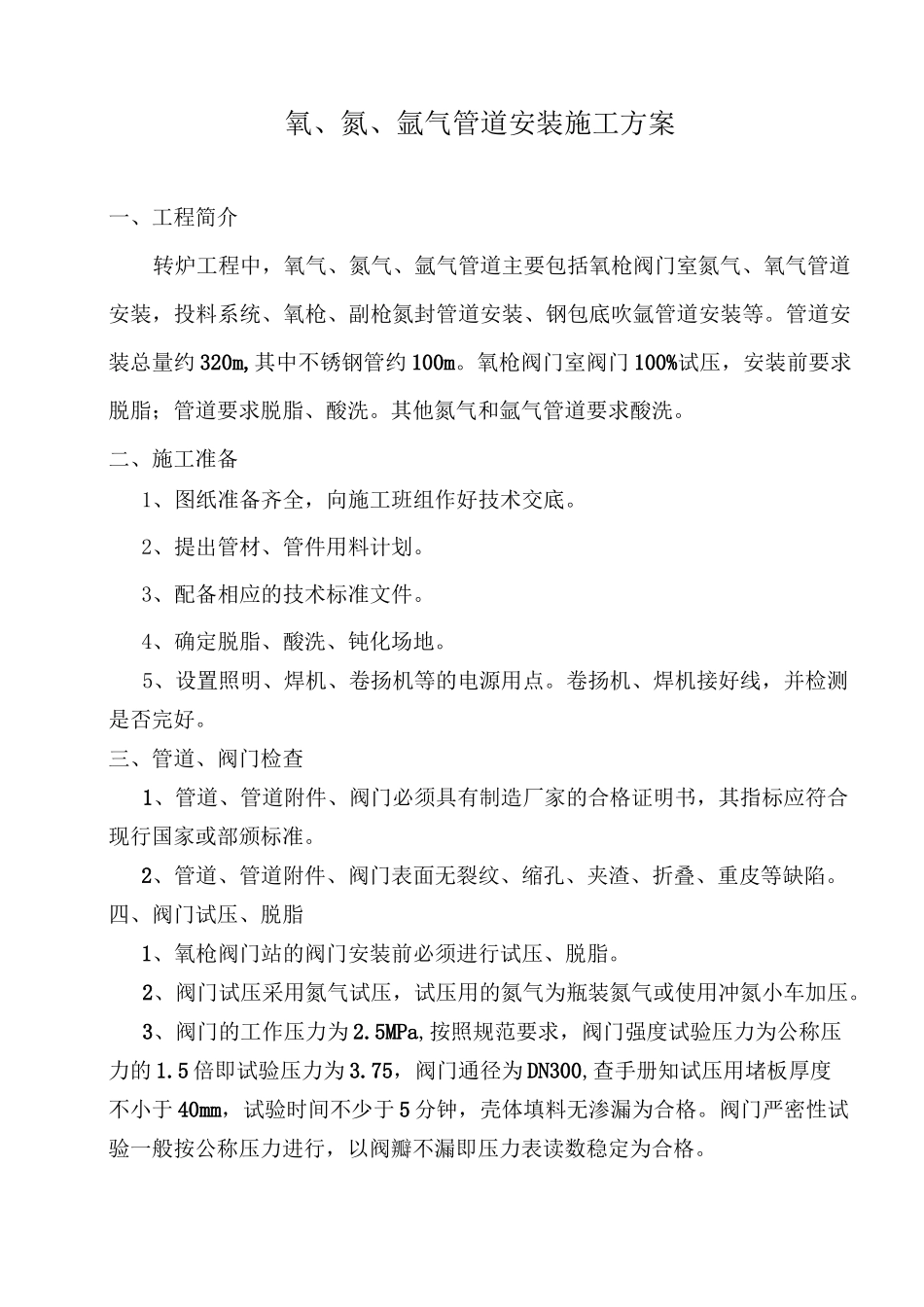

氧、氮、氩气管道安装施工方案一、工程简介转炉工程中，氧气、氮气、氩气管道主要包括氧枪阀门室氮气、氧气管道安装，投料系统、氧枪、副枪氮封管道安装、钢包底吹氩管道安装等。管道安装总量约320m,其中不锈钢管约100m。氧枪阀门室阀门100%试压，安装前要求脱脂；管道要求脱脂、酸洗。其他氮气和氩气管道要求酸洗。二、施工准备1、图纸准备齐全，向施工班组作好技术交底。2、提出管材、管件用料计划。3、配备相应的技术标准文件。4、确定脱脂、酸洗、钝化场地。5、设置照明、焊机、卷扬机等的电源用点。卷扬机、焊机接好线，并检测是否完好。三、管道、阀门检查1、管道、管道附件、阀门必须具有制造厂家的合格证明书，其指标应符合现行国家或部颁标准。2、管道、管道附件、阀门表面无裂纹、缩孔、夹渣、折叠、重皮等缺陷。四、阀门试压、脱脂1、氧枪阀门站的阀门安装前必须进行试压、脱脂。2、阀门试压采用氮气试压，试压用的氮气为瓶装氮气或使用冲氮小车加压。3、阀门的工作压力为2.5MPa,按照规范要求，阀门强度试验压力为公称压力的1.5倍即试验压力为3.75，阀门通径为DN300,查手册知试压用堵板厚度不小于40mm，试验时间不少于5分钟，壳体填料无渗漏为合格。阀门严密性试验一般按公称压力进行，以阀瓣不漏即压力表读数稳定为合格。4、阀门试压合格后进行脱脂。脱脂时，制作浸泡槽，注入四氯化碳，把阀体浸泡在四氯化碳里约1~1.5小时，局部位置用白布浸泡四氯化碳擦洗。螺栓和金属垫片同样方法脱脂。非金属垫片脱脂则用四氯化碳浸渍1.5~2小时。脱脂后的阀门用无油干燥空气或氮气吹干，直至无脱脂气味为止，用干净无油的塑料布包好，备用。5、脱脂质量检验用UVL——125/1聚焦式高强紫外线仪检测，检测时紫外线灯与试件距离为100mm,脱脂表面无紫兰萤光为合格；用蒸汽吹扫管道，蒸煮零部件等，流下来的冷凝水中放置直径小于1mm的樟脑精,能传动为合格,不转动为不合格；用清洁干燥的白滤纸（或白布）擦试脱脂面,白滤纸（或白布）上无油渍斑点为合格。五、管道脱脂、酸洗（一）碳钢管道的脱脂、酸洗1、碳钢管采用槽式酸洗除锈,槽式酸洗工艺流程脱脂一水冲洗一酸洗一水冲洗一中和一钝化一水冲洗一干燥2、槽式酸洗场地及设施结合施工现场情况,管道酸洗场地由甲方指定,我方制作酸洗槽、脱脂槽和钝化槽等进行脱脂、酸洗。酸洗场地要求水源充足、电源齐备,便于管道运输和堆放。脱脂、酸洗、钝化槽均采用12mm钢板制作，制作尺寸如下：长X宽X高=10mX1mX1m3、酸洗配方：溶液成份浓度（％）温度（°C）时间（min）PH值脱脂液氢氧化钠碳酸氢钠磷酸钠硅酸钠777X242o60〜80240左右——酸洗液盐酸乌洛托品12〜151〜2堂V曰吊温240〜360——中和液氨水8〜12堂V曰吊温2〜410〜11钝化液亚硝酸钠氨水1〜2堂V曰吊温10〜158〜104、酸洗管道处理管道酸洗干燥完毕后，请监理和业主代表查验管道酸洗是否合格，有不合格的按监理或业主要求处理。酸洗合格的管道经监理同意后用塑料薄膜进行封口，管外刷防锈底漆，防止反锈。刷漆时，距管口50mm的范围不刷漆,便于焊接和拍片检查。酸洗好的管道运到安装现场按规格摆放好，并作好标识，便于安装。（二）不锈钢管脱脂、酸洗1、不锈钢管道脱脂采用擦洗法。脱脂时，用干净破布浸泡四氯化碳擦洗管道内壁，通过反复擦洗，每一处均洗到。2、脱脂后的管道进行酸洗，不锈钢管道酸洗采用槽式酸洗法，其酸洗配方如下：名称分子体积比温度，C浸泡时间硝酸氢氟酸水HNO3HFHO15%1%84%49〜6015分钟酸洗槽尺寸为长X宽X高=10mXlmX1m3、酸洗后的管道用氨水进行中和处理，用无油干燥空气或氮气吹干，然后按照脱脂质量检验标准进行检查。若发现有脱脂达不到要求的，再进行一次擦洗脱脂处理，直至符合要求。4、脱脂、酸洗后的管道用无油干燥空气或氮气吹干，直至无脱脂气味为止。经脱脂、酸洗处理的管道两端应用干净无油的塑料布包好，用不干胶纸扎好，以防污染。六、管道安装1、管道、阀门在安装前必须严格检查其内部是否仍有油污、铁锈、沙子、尘土等杂物，如发现有锈或油污时，必须重新脱脂。2、管道安装时不使用带油脂的工具，工作人员的工作服及双手不得沾有油污。3、管道与管道、管...
