《通电导线在磁场中受到的力》上课课件VIP免费

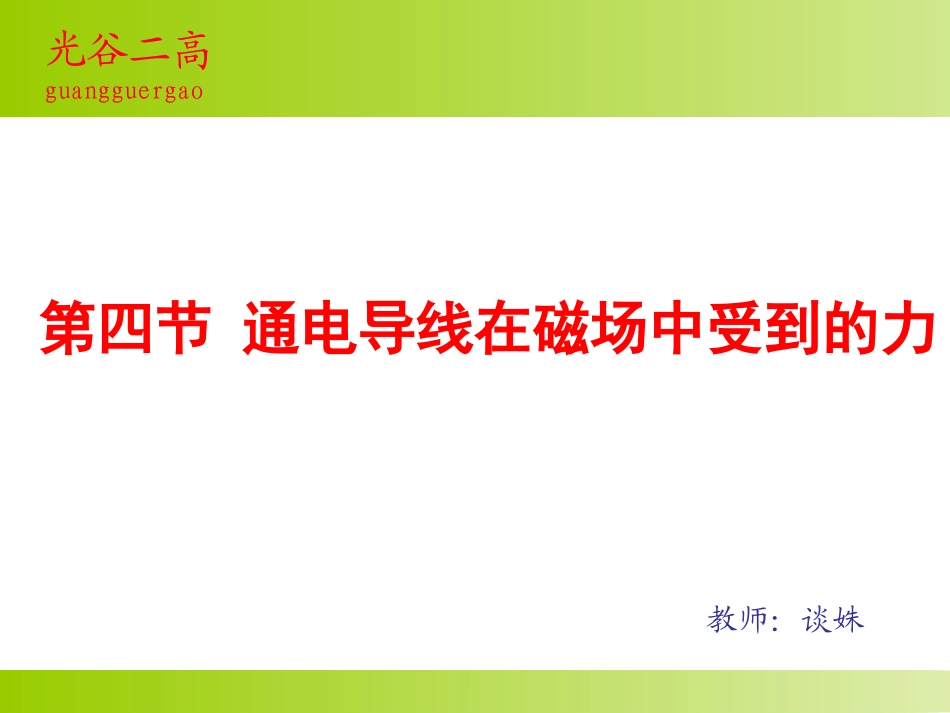

《通电导线在磁场中受到的力》上课课件_第1页
1/10

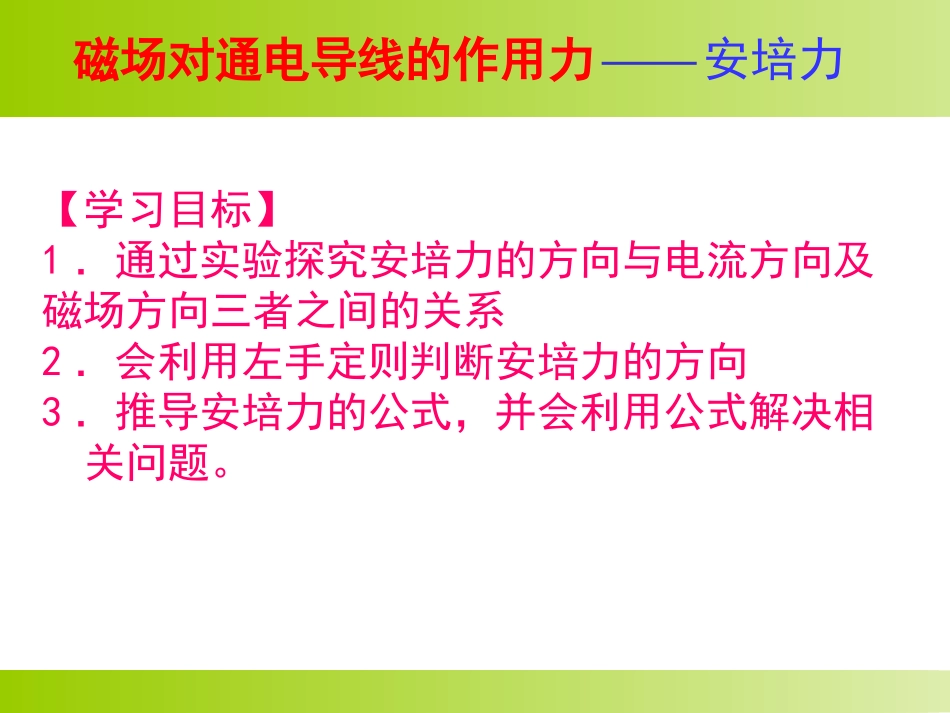

《通电导线在磁场中受到的力》上课课件_第2页
2/10

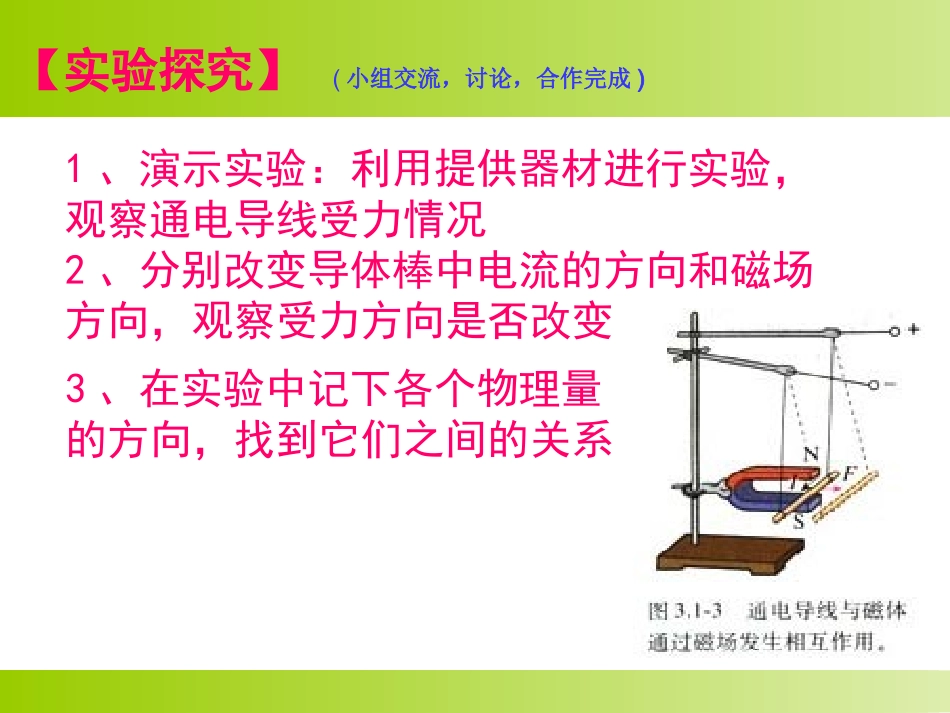

《通电导线在磁场中受到的力》上课课件_第3页
3/10
光谷二高guangguergao教师:谈姝第四节通电导线在磁场中受到的力磁场对通电导线的作用力【学习目标】1.通过实验探究安培力的方向与电流方向及磁场方向三者之间的关系2.会利用左手定则判断安培力的方向3.推导安培力的公式,并会利用公式解决相关问题。安培力【实验探究】(小组交流,讨论,合作完成)1、演示实验:利用提供器材进行实验,观察通电导线受力情况2、分别改变导体棒中电流的方向和磁场方向,观察受力方向是否改变3、在实验中记下各个物理量的方向,找到它们之间的关系【实验探究】(小组交流,讨论,合作完成)IBIBIBIBFFIBFFFIBFBIFIBF一一..安培力的方向安培力的方向左手定则:左手定则:伸开左手,使拇指与四指在同一平面内并跟四指垂直,让磁感线垂直穿入垂直穿入手心,四指指向电流的方向,这时拇指所指的就是通电导体所受安培力的方向。IBF观看视频用学过的知识加以分析同向电流相互吸引。反向电流相互排斥。结论:F同向电流F反向电流FF二二..安培力的大小安培力的大小1、当电流与磁场方向垂直时:F=ILBF=ILB(BI)⊥(BI)⊥NSI2、电流与磁场方向平行时,F=0(B//I)BθI问题:如果既不平行也不垂直呢?0o0F90OFIBL把磁感应强度B分解为两个分量:一个分量与导线垂直B1=Bsinθ另一分量与导线平行B2=Bcosθ平行于导线的分量B2不对通电导线产生作用力,通电导线所受作用力仅由B1决定即F=ILB1F=ILBsinθ将B1=Bsinθ代入得通电直导线与磁场方向不垂直的情况3.当电流与磁场方向夹角为θ时:BθIB1B2【讲练互动】BBθ如图匀强磁场磁感应强度大小均为B,通电导线棒长度均为L,电流均为I,求导体棒所受安培力的大小和方向【讲练互动】例、质量为m、长度为L的导体棒MN静止在水平导轨上.通过MN的电流为I,匀强磁场的磁感应强度为B,与导轨平面成θ角斜向上,如图所示.求MN受到的支持力和摩擦力的大小.解析由于MN静止,对导体棒进行受力分析如图所示.由受力分析可得mg=Fcosθ+FN,Fsinθ=Ff.又因为安培力F=BIL得,支持力FN=mg-BILcosθ,摩擦力Ff=BILsinθ.θxy
