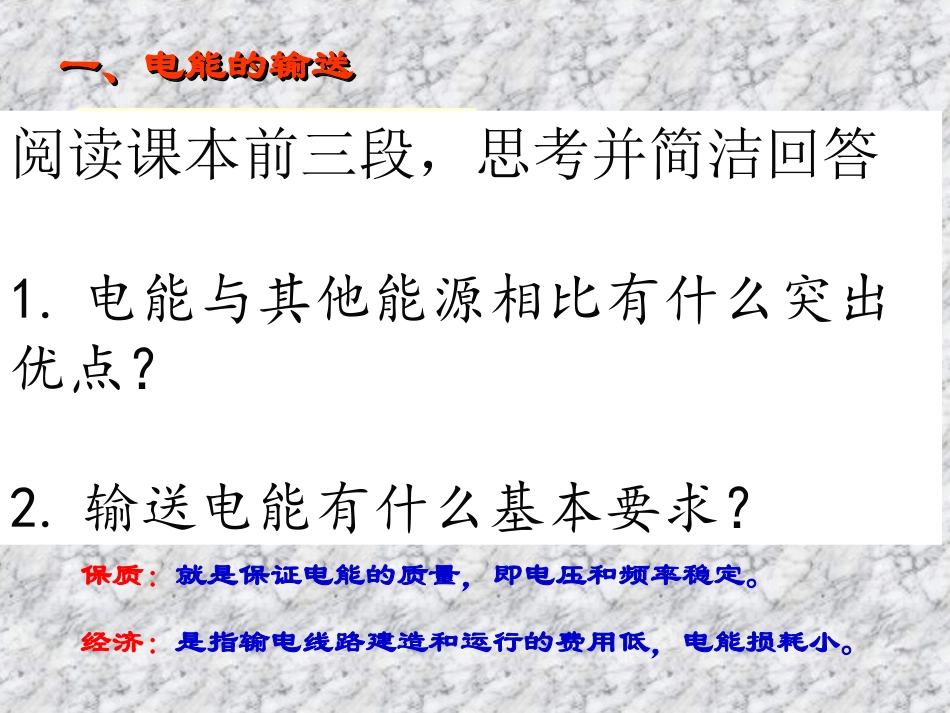

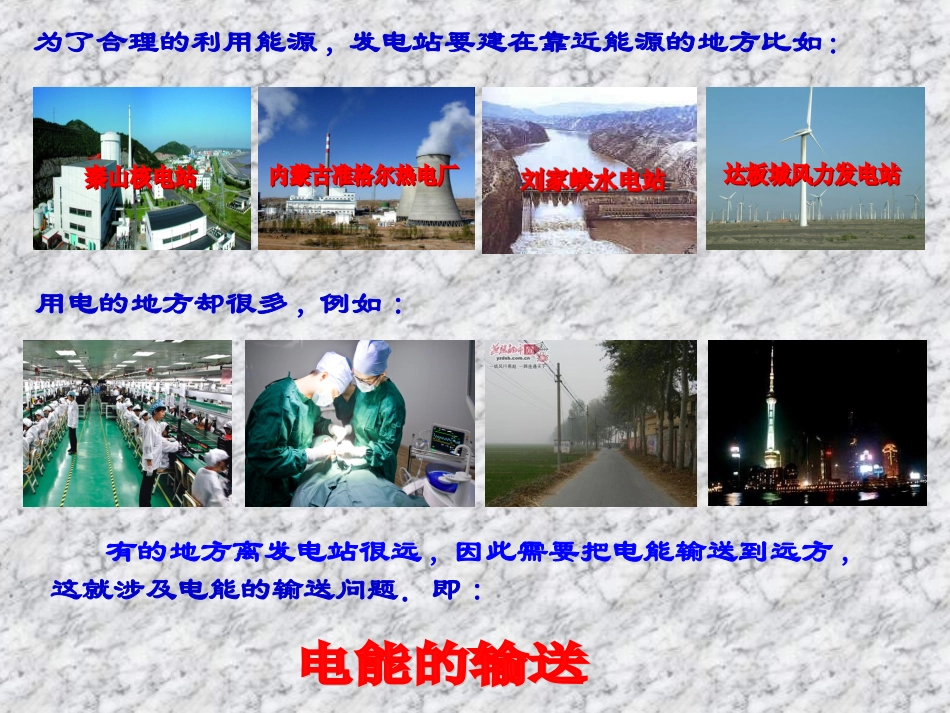

用电的地方却很多,例如:有的地方离发电站很远,因此需要把电能输送到远方,这就涉及电能的输送问题．即:为了合理的利用能源,发电站要建在靠近能源的地方比如：第五章交变电流第5节电能的输送1．电能输送的优点：2．输送电能的基本要求：2．输送电能的基本要求：可靠：是指保证供电线路可靠地工作，少有故障和停电。电能通过输电线就可以输送到远方．相对于煤炭、石油等能源的输送需要大量的交通运载工具来说，“方便和节约”是它突出的优点．保质：就是保证电能的质量，即电压和频率稳定。经济：是指输电线路建造和运行的费用低，电能损耗小。可靠、保质、经济．一、电能的输送一、电能的输送一、电能的输送一、电能的输送阅读课本前三段，思考并简洁回答1.电能与其他能源相比有什么突出优点？2.输送电能有什么基本要求？二、降低能耗的两个途径二、降低能耗的两个途径从经济角度出发远距离输电面临的困难是什么？思考一：思考一：在输电线上有功率损失。输电线有电阻，会有一部分电能转化为热能而损失掉。若输电电流为I，输电线的电阻为r，则功率损失为若输送的功率为P，输电电压为U，电线的总长度为L，横截面积为S，电阻率为，则功率损失可表示为：.)(2SLUPP输电线上功率损失的主要原因是什么？思考二：功率损失的表达式是什么？思考三：ΔP=I2rr输电线输电线电场用户U送U用减少输电线的电阻减少输电线的电流（3）减少材料的电阻率ρ（1）减少输电线的长度L（2）增加导线的横截面积S由可知：SLR由ΔP=I2r可知低输电损耗的途径是什么？思考四：若采用减小导线电阻的方法，应采用什么措施？思考五：若采用减小导线中电流的方法，应采用什么措施？思考六：减小输送功率P由P=IU可知：提高输电电压U能否通过减小输送功率来减小输电电流？思考七：由于电站的装机容量一定，因此电站向外输送的电功率是一定的，即在实际中不能以用户少用或不用电来减少输电线上的功率损失。这几种方法可行性高吗？把功率为22KW的电能用总电阻为2Ω的导线输送到远方的用户，用220V的电压输电，导线损失的功率为多少？若改用22KV的电压输电，导线损失的功率又为多少？做一做：做一做：22KV输电，损失的功率为220V输电，损失的功率为W4104W4RUPP2)(RUPP2)(提高输电电压减小输送电流降低损耗结论：结论：减小电阻和增大输电电压都可以降低输电损耗，哪个更有效？举例说明。由可知，在输电电流一定的情况下，线路电阻减为原来的一半，线路损耗的功率减为原来的。在线路电阻一定的情况下，电压提高一倍，由可知：线路中电流减为原来的，而损耗的功率减为原来的。采用高压输电是减小输电线上功率损失的最有效、最经济的措施．做一做：做一做：rIP2UIP结论：结论：造成电压损失的因素:三、输电线上的电压损耗的降低三、输电线上的电压损耗的降低U用r电源用户U送U损IrUUU用送（1）输电线电阻造成电压损失（2）输电线的感抗和容抗造成电压损失．(高中阶段计算中只考虑输电线电阻造成的电压损失)在输电中，电源输送的电压是否全部加在用户上？思考八：如何减小电压损失，保证输电质量呢？思考九：减少输电线的电阻由可知：IrU减少输电线的电流四、高压输电四、高压输电从上述分析可知：无论是从减小输电线中的功率损失还是减小电压损失方面看，在输电过程中都需要提高电压，减小输电电流，但大型发电机发出的电压不符合远距离输电的要求，怎么办？而到达目的地的电压也不符合用户的要求，怎么办？你能设计一个高压输电模型吗？做一做：做一做：发电站用户交流高压输电的基本环节交流高压输电的基本环节远距离输电过程示意图远距离输电过程示意图发电站升压变压器高压输电降压变压器用户在高压输电三个回路中，各部分的功率、电压和电流关系如何？14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4功率关系：电压关系：电流关系：2121nnUU1221nnII4343nnUU3443nnII32II32UUU21PP43PP32PPP讨论与交流一：讨论与交流一：讨论与交流二：是不是输电电压越高越好？为什么？采用电网供电的优点是什么？五、电网供电五、电网供电阅读与思考：阅读与思考...
