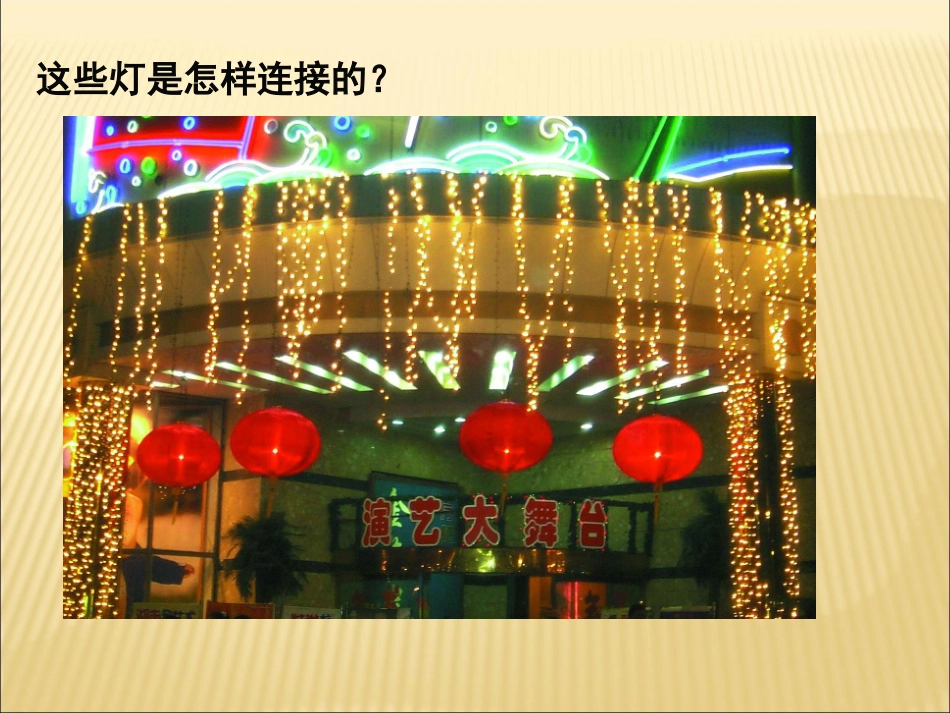

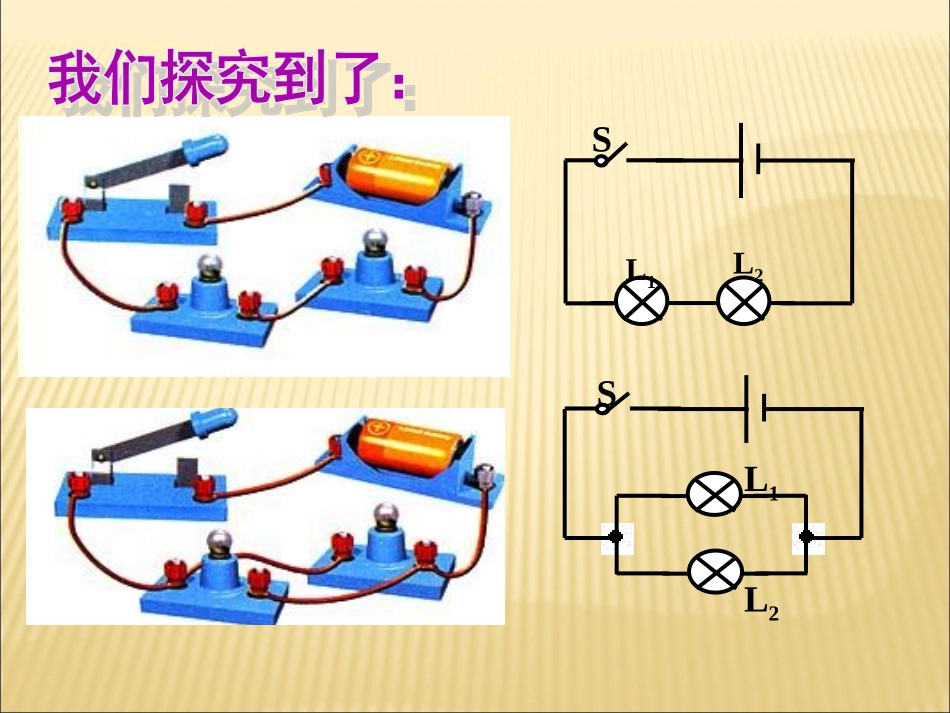

串联和并联这些灯是怎样连接的？SL1L2SL1L2两种画法头、尾：电流流进的即为头，流出即为尾。头尾相连，逐个顺次连接头头相连，并列连接在两点之间L1L2L1L2头尾头尾头尾头尾设计电路图连接特点串联电路并联电路串联的定义如左图，把两只小灯泡首尾相连，然后接在电路里，我们说这两个灯泡是串联的．实验演示：串联电路图特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。实物图：电路图：SL1L2如左图：两个小灯泡的两端分别连在一起，然后接到电路里，我们说这两个灯泡是并联的。并联的定义实验演示：L1L2L2两个用电器共用的那部分电路叫干路L1L1所在的支路L2所在的支路单独使用的那部分电路叫支路SBABA并联电路图实物图：电路图：在并联电路中，电流不只一条路径。BA干路和支路１在串联电路中，只要一处断开，整个电路就不通了。开关的作用和位置无关2在串联电路中，用电器工作互相干扰某一条支路断开时，其他支路上的用电器照常工作。用电器工作互不影响干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。电路电路图连接特点电流路径开关的作用用电器工作情况串联首尾相连只有一条通路控制所有用电器互相影响并联首尾相连尾尾相连若干条通路干路开关控制所有用电器，支路开关只控制它所在支路用电器互不影响串、并联电路总结串、并联电路总结L1L2SL1L2S如果用两个开关分别控制两个灯泡，又该怎样连接呢？实物图：电路图：实际生活应用说一说你了解了生活中哪些电路是串联的？哪些电路是并联的？家里的各个用电器三．实例分析路灯装饰用的小彩灯装点高大建筑物的灯泡家庭中的电灯、电视机等教室里的日光灯路口交通指示灯是串联的还是并联的？街道的路灯同时亮同时灭，是串联还是并联的？说一说L2L1L1L2L2L1思考题二：请判断L1和L2是如何连接的。图一图三图二找出下面电路连接图中的错误和不足。甲乙丙L2L1L2L1L1L2甲：电路为短路，电路虽有用电器但没有接入电路。乙：电路中L2没有接入电路中。丙：有一节电池没有接入电路.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,灯同时亮的一定是串联.B.闭合开关S后,灯同时亮的一定是并联.C.闭合开关S后,灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.C如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制.说出电路中的电流方向.(开关都闭合后).SL2干并联L1L2L1、L2S1S2L1如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,亮灯同时亮的一定是串联.B.闭合开关S后,亮灯同时亮的一定是并联.C.闭合开关S后,亮灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.答案:C（只有答案C全面）达标测试某同学电路连接完毕后,闭合开关,发现灯泡不亮.如果电路连接无错误.小灯泡也没有坏,灯泡不亮的原因可能是()(多选)A、电池组中的电池接触不良B、导线与接线柱之间松动了C、小灯泡与灯座接触不良D、导线的芯断了ABCD某校计划在教学楼、实验楼、图书楼各安装一个电铃.要求用一个开关能同时控制三个电铃,关闭其中任意一个时,另两个不受影响.下列说法正确的是()A、三个电铃串联,需要四个开关B、三个电铃并联,需要四个开关C、三个电铃串联,需要一个开关D、三个电铃并联,需要三个开关B某医院要安装一种呼唤电铃，使各病床上的病人均可单独传呼。只要一按床头的开关值班室的电铃就响，且与该病床相应的指示灯同时也亮；请你设计一个三人病房能满足要求的电路。病床1病床2病床3×××判断串联电路和并联电路的方法判断串联电路和并联电路的方法判断串联电路和并联电路的方法判断串联电路和并联电路的方法22、电流法：、电流法：电流只有一条路径的是串联，有两条或两条以上的路电流只有一条路径的是串联，有两条或两条以上的路径是并联。径是并联。33、开路法：、开路法：串联电路中任何一个用电器开路，其它用电器就没串联电路中任何一个用电器开路，其它用电器就没有电流通过。有电流通过。11、定义法：、定义法：分析电路中用电器的连接方法，逐个顺次连接的是串分析电路中用电器...
