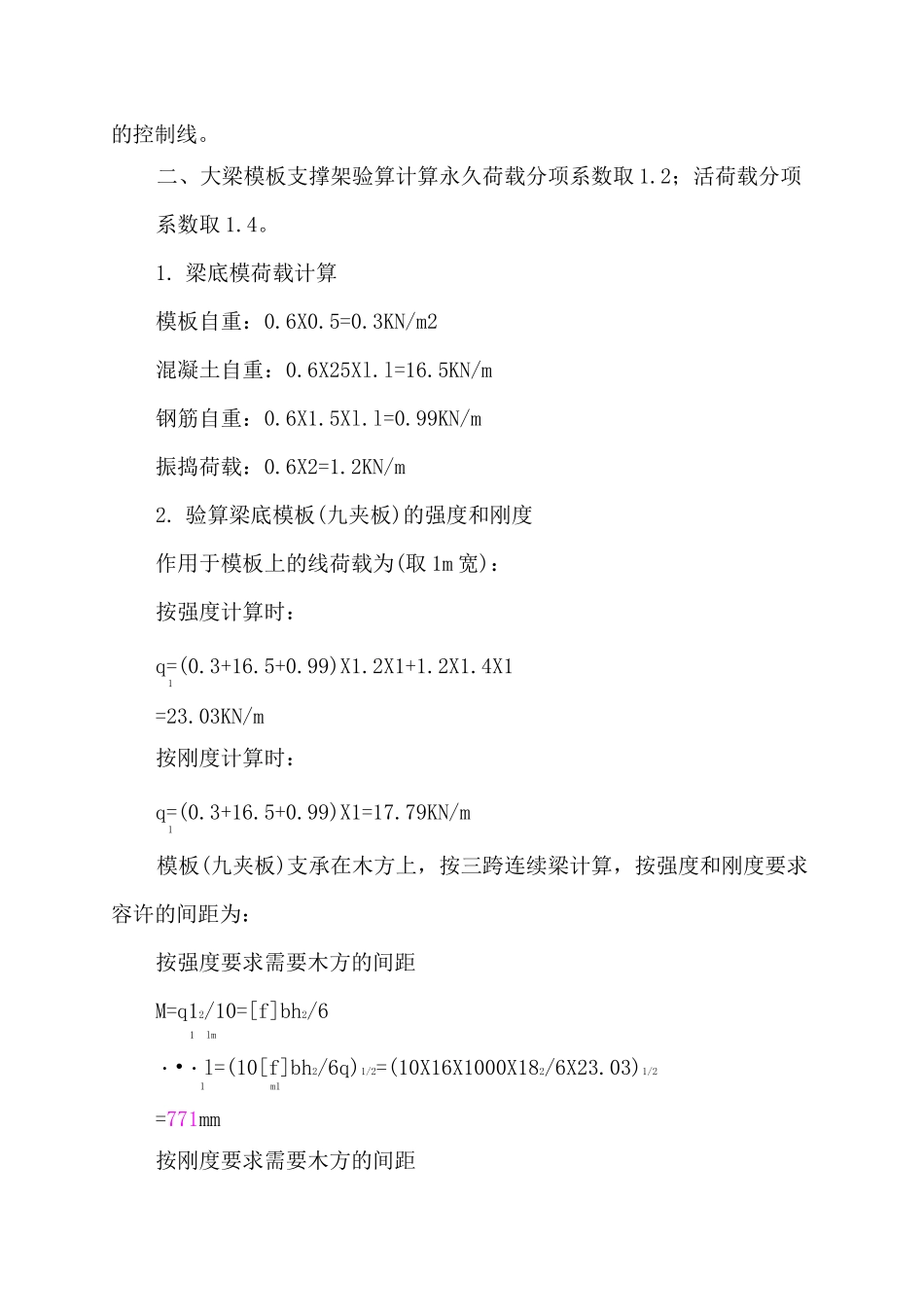

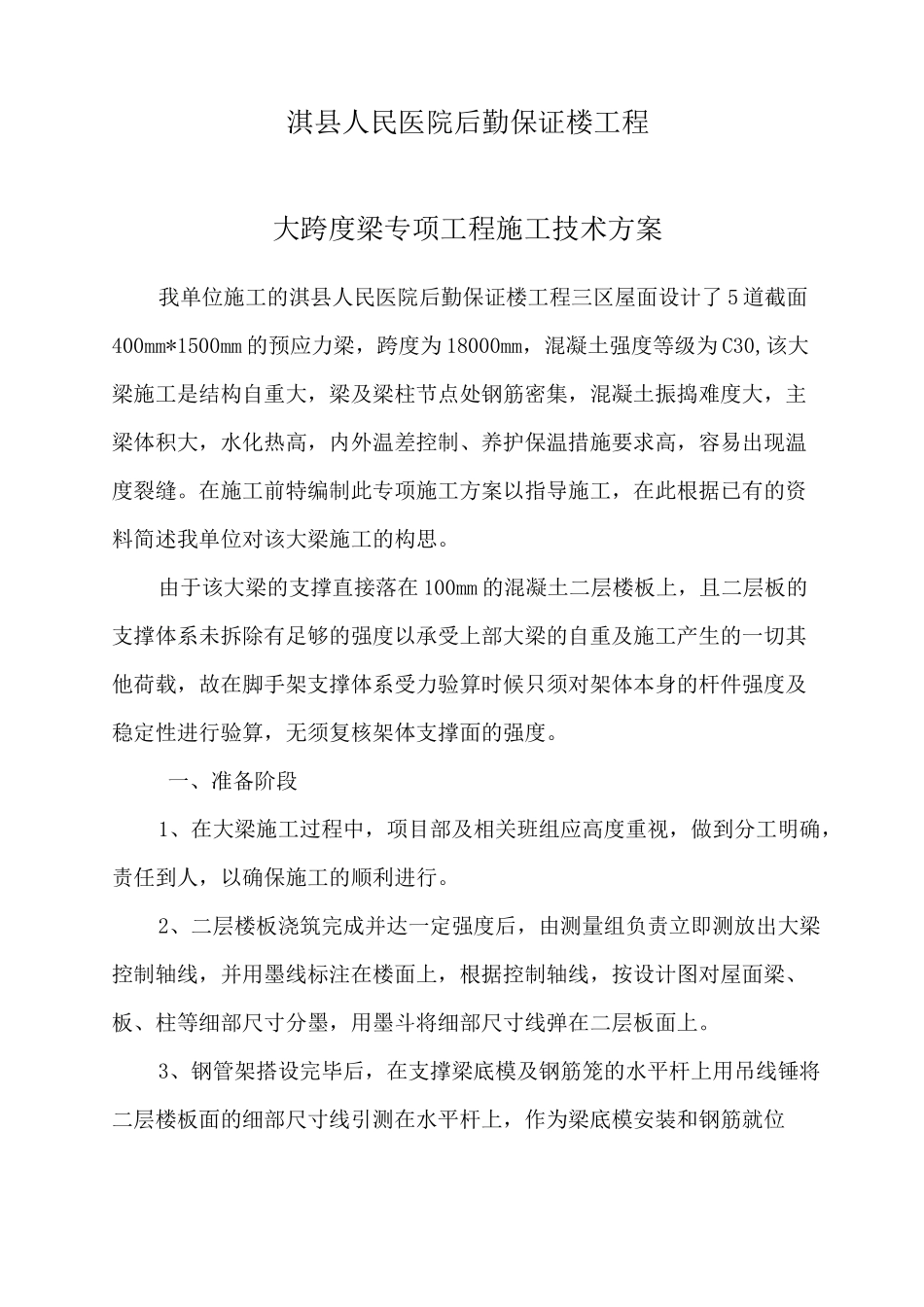

淇县人民医院后勤保证楼工程大跨度梁专项工程施工技术方案我单位施工的淇县人民医院后勤保证楼工程三区屋面设计了5道截面400mm*1500mm的预应力梁，跨度为18000mm，混凝土强度等级为C30,该大梁施工是结构自重大，梁及梁柱节点处钢筋密集，混凝土振捣难度大，主梁体积大，水化热高，内外温差控制、养护保温措施要求高，容易出现温度裂缝。在施工前特编制此专项施工方案以指导施工，在此根据已有的资料简述我单位对该大梁施工的构思。由于该大梁的支撑直接落在100mm的混凝土二层楼板上，且二层板的支撑体系未拆除有足够的强度以承受上部大梁的自重及施工产生的一切其他荷载，故在脚手架支撑体系受力验算时候只须对架体本身的杆件强度及稳定性进行验算，无须复核架体支撑面的强度。一、准备阶段1、在大梁施工过程中，项目部及相关班组应高度重视，做到分工明确，责任到人，以确保施工的顺利进行。2、二层楼板浇筑完成并达一定强度后，由测量组负责立即测放出大梁控制轴线，并用墨线标注在楼面上，根据控制轴线，按设计图对屋面梁、板、柱等细部尺寸分墨，用墨斗将细部尺寸线弹在二层板面上。3、钢管架搭设完毕后，在支撑梁底模及钢筋笼的水平杆上用吊线锤将二层楼板面的细部尺寸线引测在水平杆上，作为梁底模安装和钢筋就位的控制线。二、大梁模板支撑架验算计算永久荷载分项系数取1.2；活荷载分项系数取1.4。1.梁底模荷载计算模板自重：0.6X0.5=0.3KN/m2混凝土自重：0.6X25Xl.l=16.5KN/m钢筋自重：0.6X1.5Xl.l=0.99KN/m振捣荷载：0.6X2=1.2KN/m2.验算梁底模板(九夹板)的强度和刚度作用于模板上的线荷载为(取1m宽)：按强度计算时：q=(0.3+16.5+0.99)X1.2X1+1.2X1.4X11=23.03KN/m按刚度计算时：q=(0.3+16.5+0.99)X1=17.79KN/m1模板(九夹板)支承在木方上，按三跨连续梁计算，按强度和刚度要求容许的间距为：按强度要求需要木方的间距M=q12/10=[f]bh2/61lm・•・l=(10[f]bh2/6q)1/2=(10X16X1000X182/6X23.03)1/21m1=771mm按刚度要求需要木方的间距I二bh3/12=1000X183/12=4.86X105mm4«=q14/150EI=l/400111・•・1=(150EI/400q)i/311=(150X1.1X104X4.86X105/400X17.79)1/3=544mm取二者中的较小者，取1=544mm，用350mm。13.验算梁底木方的强度和刚度作用于木方上的线荷载为按强度：q=23.03X0.6/1=5.0911/1KN/m222按刚度：q=17.79X0.6/1=3.96/1KN/m222木方支承在纵向钢管上，按单跨简支梁计算，按强度和刚度要求容许的间距为：按强度要求需要木枋的间距M=q12/8=[f]bh2/622m・1=8[f]bh2/6q2m2=8X13X43X832/6X50911=1307mm按刚度要求需要纵向钢管的间距I=bh3/12=43X803/12=25.6X105mm4«=5q14/384EI=1/400222・1=(384EI/5*400q)1/222=(384X1.0X104X25.6X105/5*400X3960)1/2=1114mm取二者中的较小者，取l=1114mm，用1000mm。24.验算梁底纵向钢管的强度和刚度木枋支承在纵向钢管上，纵向钢管按多跨连续梁验算，将作用在纵向钢管上的集中荷载简化为均布荷载考虑：按强度：q=23.03/2=11.52KN/m3按刚度：q=17.79/2=8.90KN/m3按强度要求需要钢管纵向的间距M=ql2/10=[f]w33ml=(10[f]w/q)1/23m3=(10X215X5.08X103/11.52)1/2=1225mm按刚度要求需要钢管立柱的纵向间距«=q14/150EI=l/400333・•・1=(150EI/400q)1/333=(150X2.1X105X12.19X104/400X5.6525)1/3=931mm取二者中的较小者，取1=931mm，用800mm。36.钢管立柱的稳定性验算钢管的回转半径i二(d2+d2)1/2/4=(482+412)1/2/4=15.78mm1长细比入=L/i=1800/15.78=114钢管轴心受压稳定系数少=0.534钢管的最大容许压力N=#A[f]=0.534X489X215=56142N一根钢管承受的荷载（暂不考虑楼板传下的荷载）：F=11.52*0.8=9.216KN故钢管立柱的稳定性满足要求结合楼面传下的荷载F>6KN（—只扣件的抗滑移承载能力）故采用双扣件连接。7.梁底模小结根据上面的设计计算，400*1500*18000梁底模板系统为：模板：18mm九夹板木方：43X83mm木方沿梁宽方向布置，间距为200mmO48X3.5mm焊接钢管，梁宽方向间距1000mm,梁长方向间距800mm,采用双扣件连接。为保守起见，于梁底在中轴线位置下再设一道纵向钢管并沿纵向每隔1600mm间距用调节螺杆支撑。8.梁侧压力计算根据施工经验，梁混凝...
