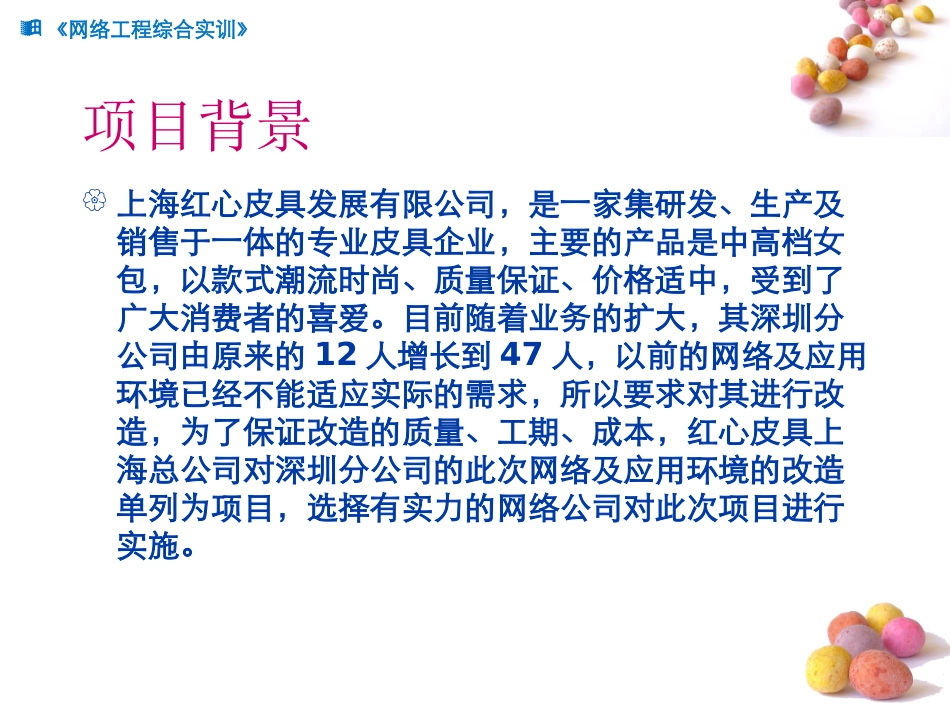

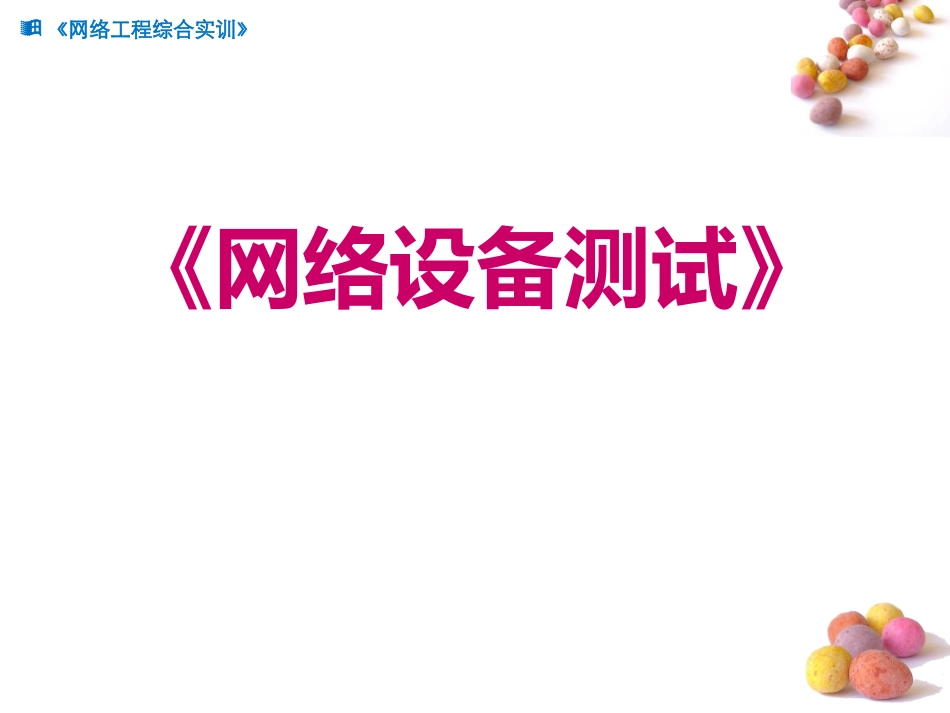

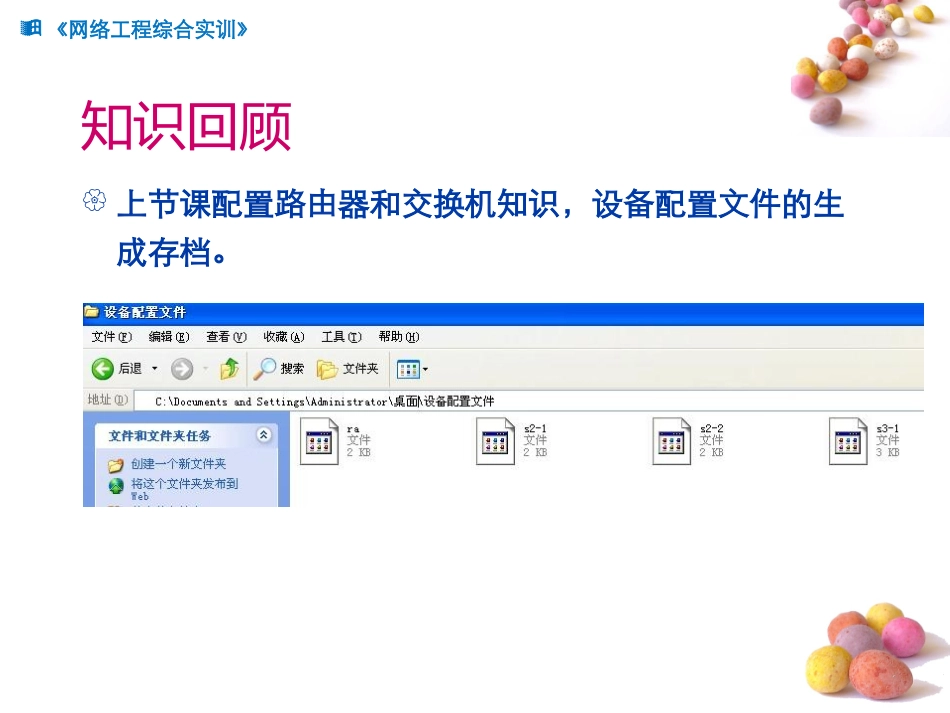

《网络工程综合实训》《网络设备测试》《网络工程综合实训》知识回顾上节课配置路由器和交换机知识，设备配置文件的生成存档。《网络工程综合实训》项目背景上海红心皮具发展有限公司，是一家集研发、生产及销售于一体的专业皮具企业，主要的产品是中高档女包，以款式潮流时尚、质量保证、价格适中，受到了广大消费者的喜爱。目前随着业务的扩大，其深圳分公司由原来的12人增长到47人，以前的网络及应用环境已经不能适应实际的需求，所以要求对其进行改造，为了保证改造的质量、工期、成本，红心皮具上海总公司对深圳分公司的此次网络及应用环境的改造单列为项目，选择有实力的网络公司对此次项目进行实施。《网络工程综合实训》项目拓扑结构图《网络工程综合实训》IP地址表《网络工程综合实训》《网络工程综合实训》《网络工程综合实训》项目需求分析需求：红心皮具上海总公司需要对深圳分公司的此次网络及应用环境的改造，在深圳分公司网络中心安装交换机和路由器设备。分析：在上门安装施工之前，需要对设备进行工程连接测试，以确保网络设计无错误，以及设备上架后的安全运行。《网络工程综合实训》项目总任务连接设备使各部门能连通，并能进行文件共享。项目子任务任务一：还原交换机和路由器设备命令。任务二：线缆连接。任务三：配置各部门主机IP地址。任务四：使用PING命令，测试各部门是否连通。任务五：文件夹网络共享。《网络工程综合实训》知识目标和能力目标1.知识目标认识工程文件存档意义掌握配置文件还原设备方法掌握拓扑图连接和IP地址的知识掌握网络连通测试的方法掌握文件夹网络共享的方法《网络工程综合实训》知识目标和能力目标2.能力目标能将配置文件上传到设备进行还原能根据拓扑图连接线缆和设备能根据IP地址图配置IP地址能使用PING命令进行连通测试能在网络中共享文件夹《网络工程综合实训》任务一：还原交换机和路由器设备命令访问教师机ftp://192.168.5.0用户名：lzq密码：lzq拷贝“项目实践《网络设备测试》”文件夹到桌面把4台设备进行命令还原，方法见文件“还原设备命令.doc”，给每一台设备贴上标签，分别写上设备名称和学生名字，还原后请重启设备电源。《网络工程综合实训》任务一：归纳和小结1．还原设备命令过程中容易“张冠李戴”。例如：在S2-1的交换机上，还原了S2-2的文件。在RA路由器上，还原了S3-1的文件2．还原设备过程，由于同学们操作速度过慢，导致无法在规定时间内选择发送文件，导致还原失败。《网络工程综合实训》任务二：线缆连接以小组为单位合作连线，需要9根网线，4台PC机。①给四台PC贴标签、分别写上部门名称和学生名字②市场部PC连接S2-1交换机的F0/1端口③技术部PC连接S2-1交换机的F0/15端口④生产部PC连接S2-2交换机的F0/1端口⑤采购部PC连接S2-2交换机的F0/11端口⑥S2-1交换机与S3-1交换机的F0/23，F0/24端口对接⑦S2-2交换机的F0/23，F0/24端口与S3-1交换机的F0/21，F0/22端口对接⑧S3-1交换机的F0/20端口与RA的F1/0端口对接《网络工程综合实训》任务二：归纳和小结1．连接线缆时不注意观察设备信号灯。例如：在连接每一根线缆后，每根线缆两头端接都必须亮灯，否则会造成物理连接失败。2．审题不仔细，不按题目和拓扑图要求把线缆连接到指定的端口上。例如：市场部电脑连接到S2-1的18号端口生产部电脑连接到S2-1的1号端口《网络工程综合实训》任务三：配置各部门主机IP地址。1．市场部PCIP地址192.168.30.1子网掩码255.255.255.0网关192.168.30.2542．技术部PCIP地址192.168.40.1子网掩码255.255.255.0网关192.168.40.2543．生产部PCIP地址192.168.50.1子网掩码255.255.255.0网关192.168.50.2544．采购部PCIP地址192.168.60.1子网掩码255.255.255.0网关192.168.60.254《网络工程综合实训》任务三：归纳和小结1．设置IP地址时容易“张冠李戴”。例如：市场部PC设置IP地址192.168.50.1子网掩码255.255.255.0网关192.168.50.2542．设置子网掩码时，设置错误。例如：设置子网掩码为255.255.252.03．在设置网关时，忘记设置和错误设置。...
