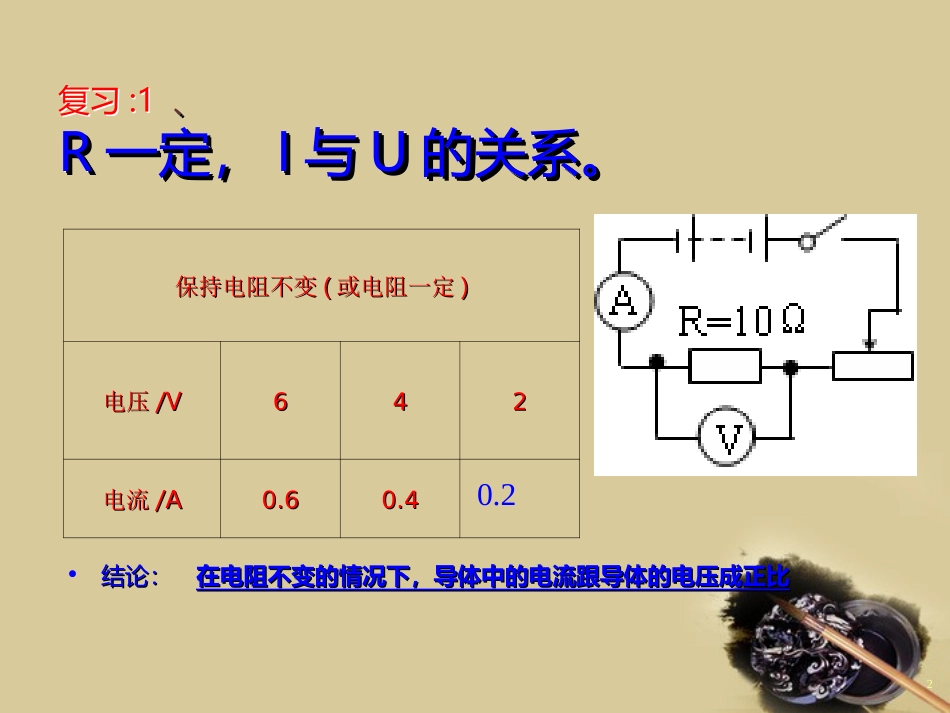

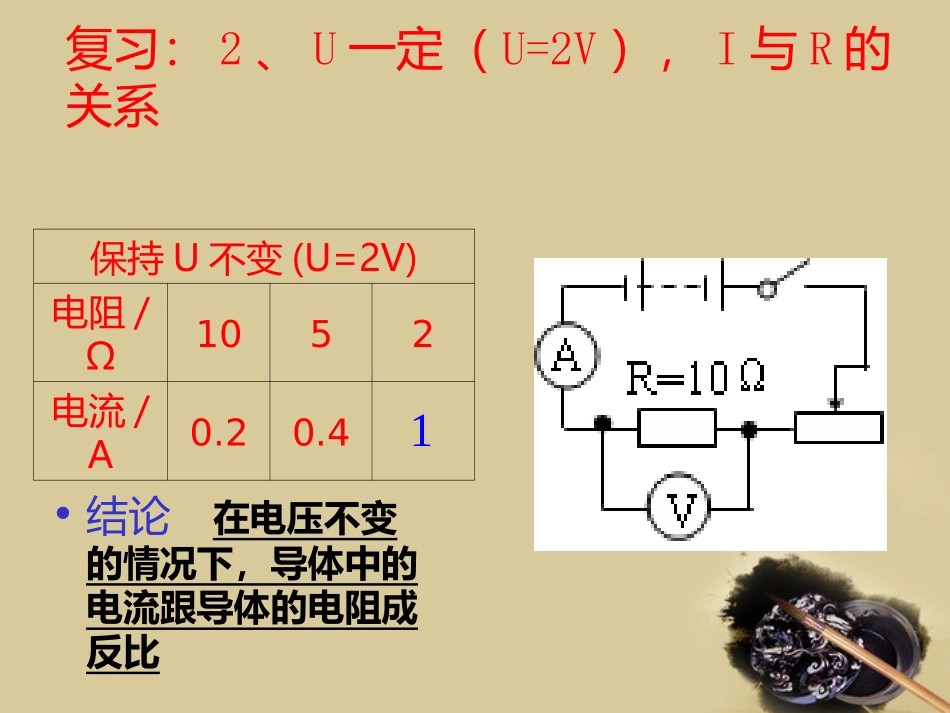

欢迎各位领导老师莅临指导2复习:1、、RR一定，一定，II与与UU的关系。的关系。复习:1、、RR一定，一定，II与与UU的关系。的关系。保持电阻不变保持电阻不变((或电阻一定或电阻一定))电压电压/V/V664422电流电流/A/A0.60.60.40.40.2•结论：结论：在电阻不变的情况下，导体中的电流跟导体的电压成正比在电阻不变的情况下，导体中的电流跟导体的电压成正比复习：2、U一定（U=2V），I与R的关系•结论在电压不变的情况下，导体中的电流跟导体的电阻成反比保持U不变(U=2V)电阻/Ω1052电流/A0.20.41练习练习一个电阻两端的电压为3V时通过的电流为0.3A，当电压增大到6V，那么它的电流为_____；如果要使电流为0.1A，那么电压为。当电源电压不变的情况下，接上5Ω的电阻时通过的电流为0.6A，那么把电阻改为15Ω,则通过的电流为___0.6A1V0.2A§14.2欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比公式的物理意义：当导体的电阻R一定时，I与U成正比。当电压一定时，I与R成反比。说明：欧姆定律中的电流、电压和电阻这三个量是对同一段导体而言的公式：I=U/R。公式中I、U、R的单位分别是安、伏和欧。例：某白炽电灯在照明电路中工作时，其灯丝的阻值为484Ω。那么此时通过灯丝的电流是多少？IR=484ΩU=220VAVRUI45.0484220分析：已知灯丝电阻R=484Ω，照明电路的电压是U=220V，根据欧姆定律可求出电流的大小。解强调：（1）欧姆定律中的I、U和R是指同一段电路中的电流、电压和电阻，决不能张冠李戴。当电路中电阻或电压发生改变，电流相应发生改变。（2）、做电学计算题时：先画电路图，在电路图上注明已知量和未知量。答：流过灯丝的电流是0.45A目标检测用电压表测出一段导体两端的电压是７.２Ｖ，用电流表测出通过这段导体的电流为０.４Ａ，求这段导体的电阻.解:I=U/R,∵∴R=U/I=7.2V/0.4A=18Ω答:这段导体的电阻是18Ω欧姆定律的应用R=U/IU=IR对R=R/I的正确理解：电阻是导体本身的一种属性，与导体两端的电压和流过的电流无关，只与导体自身的材料、长度、横切面积以及温度有关。体现物理意义与数学公式的不同。目标检测１图1所示电路电键闭合时，电流表示数为0.9安，电压表示数为4.5伏，导体电阻为________欧。断开电键后，电流表示数________安，电压表示数________伏，导体电阻________欧。50052电流表不允许直接接在电源两端，这是因为电流表的____非常小，这样做会使电路中产生很大的电流将电源和电流表烧坏。电阻目标检测3电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。电阻短路4．关于欧姆定律，下列叙述中错误的是[]A．在相同电压下，导体的电流和电阻成反比B．对同一个导体，导体中的电流和电压成正比C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比D．导体中的电流与导体两端的电压有关，也与导体的电阻有关C？通过本节的学习，你知道为什么电流表串联，而电压表要并联使用吗？电流表的电阻很小(有的只有零点几欧)，如果与用电器并联，会造成短路。因此，实验中绝对不允许直接把电流表接到电源的两极上。否则，通过电流表的电流过大，有烧毁电流表的危险。电压表的电阻很大(约几千欧)，把电压表与用电器串联，电路中的电流很小，相当于开路。把电压表直接连在电源的两极上测电压时，由于通过电压表的电流很小，一般不会烧毁电压表。想想议议
