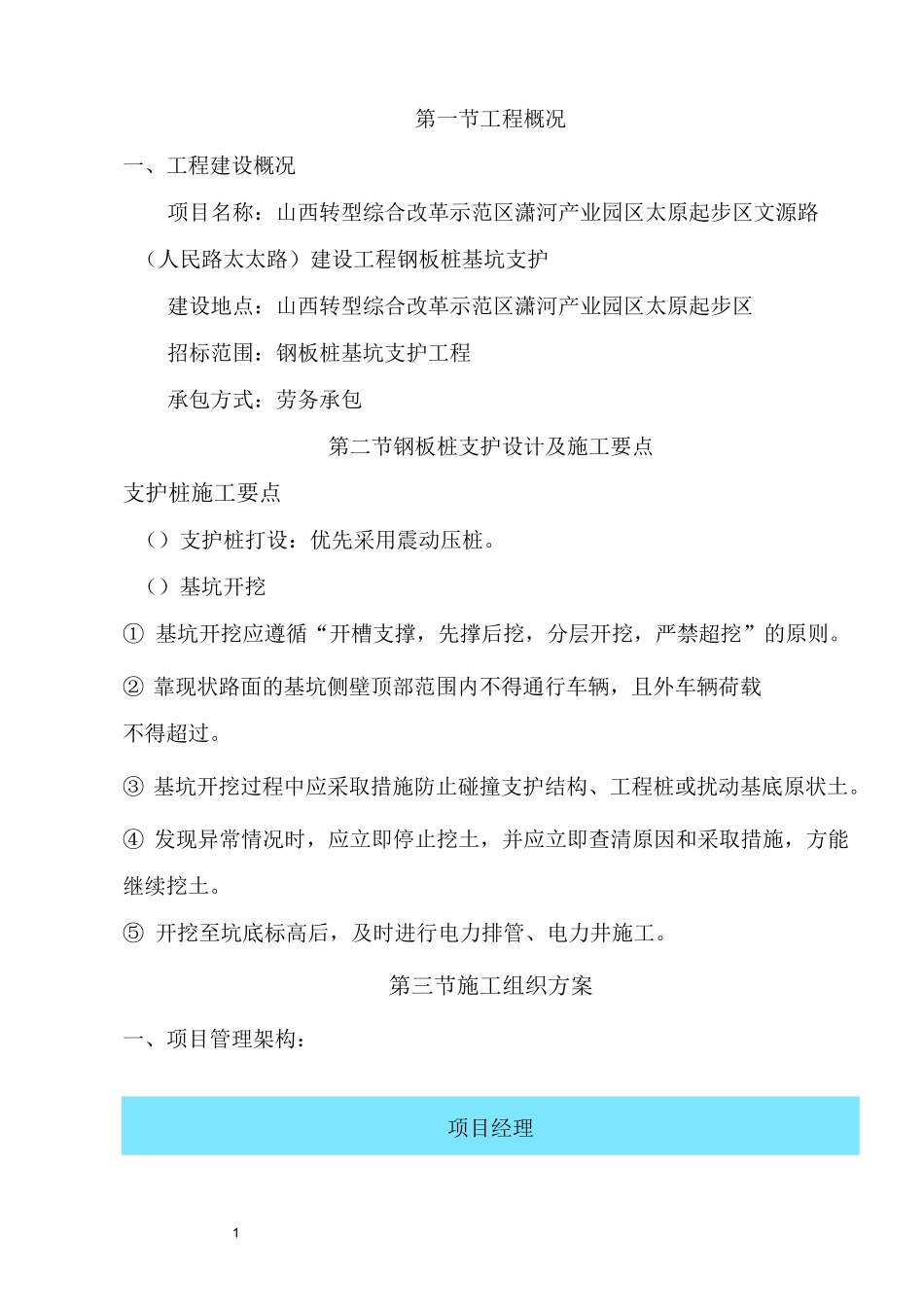

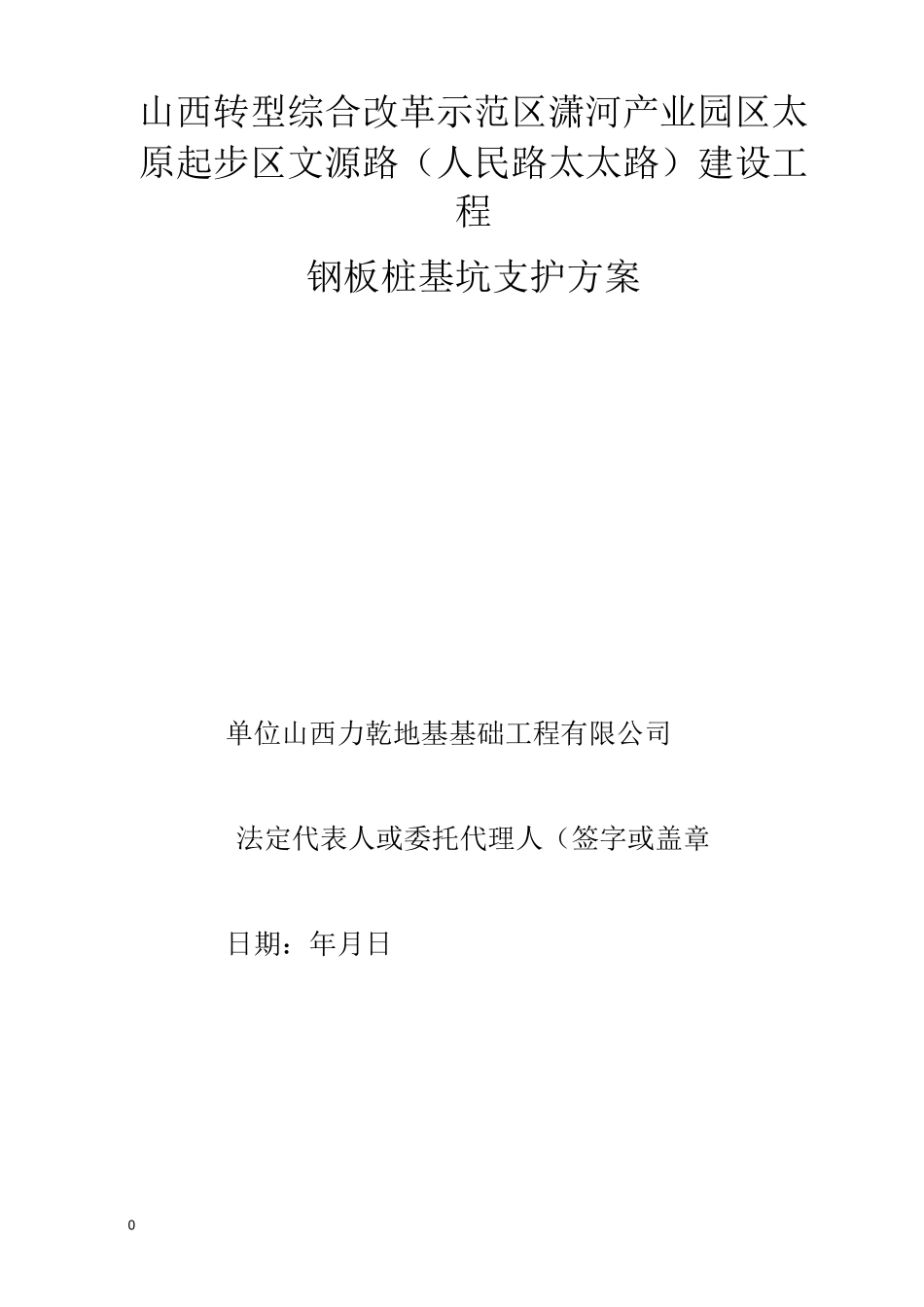

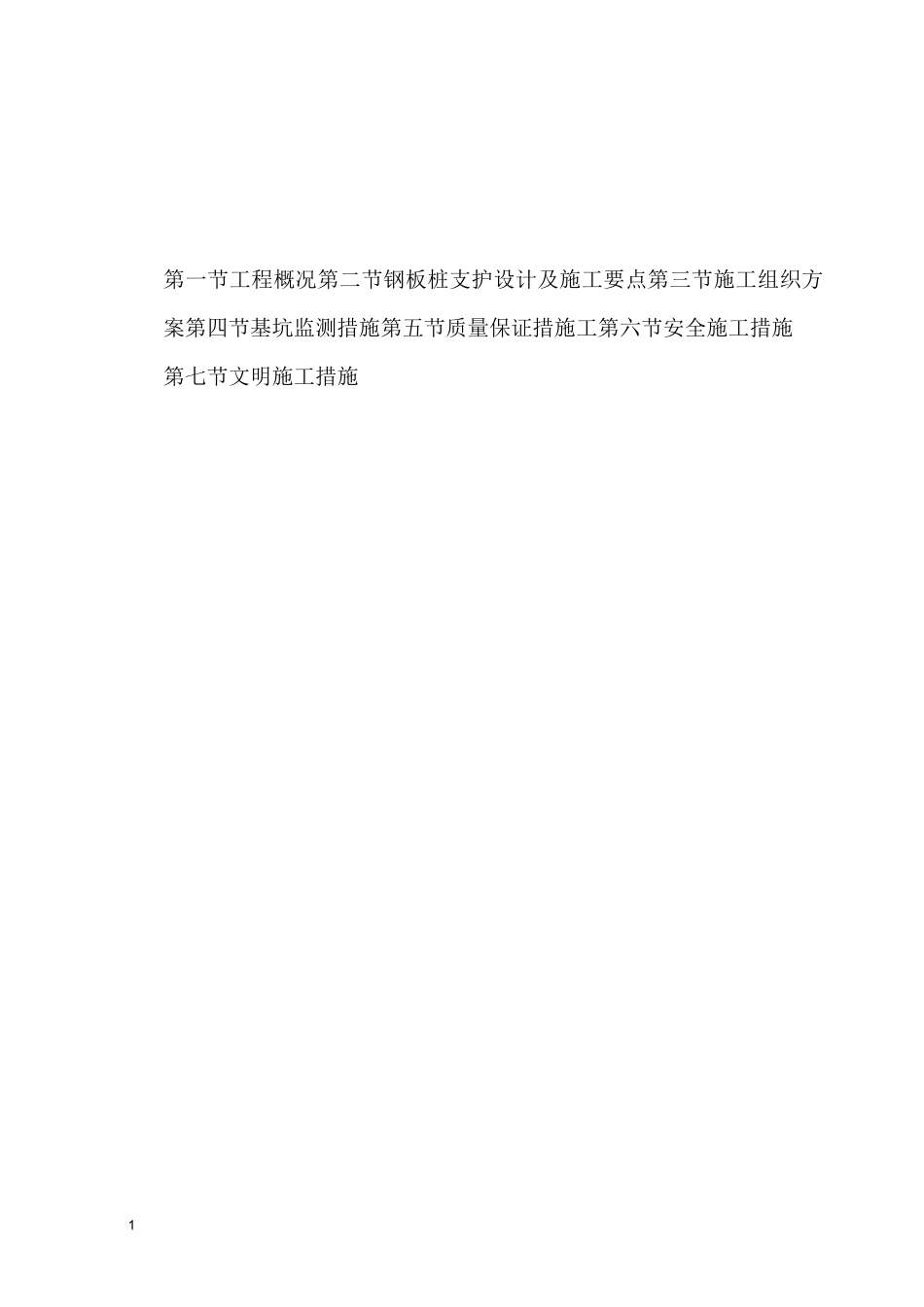

0山西转型综合改革示范区潇河产业园区太原起步区文源路（人民路太太路）建设工程钢板桩基坑支护方案单位山西力乾地基基础工程有限公司法定代表人或委托代理人（签字或盖章日期：年月日1第一节工程概况第二节钢板桩支护设计及施工要点第三节施工组织方案第四节基坑监测措施第五节质量保证措施工第六节安全施工措施第七节文明施工措施1第一节工程概况一、工程建设概况项目名称：山西转型综合改革示范区潇河产业园区太原起步区文源路（人民路太太路）建设工程钢板桩基坑支护建设地点：山西转型综合改革示范区潇河产业园区太原起步区招标范围：钢板桩基坑支护工程承包方式：劳务承包第二节钢板桩支护设计及施工要点支护桩施工要点（）支护桩打设：优先采用震动压桩。（）基坑开挖①基坑开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。②靠现状路面的基坑侧壁顶部范围内不得通行车辆，且外车辆荷载不得超过。③基坑开挖过程中应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。④发现异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土。⑤开挖至坑底标高后，及时进行电力排管、电力井施工。第三节施工组织方案一、项目管理架构：项目经理2二、施工机械及设备机械参数型机械名称型号数量功率使用部位液压振动锤台安装于挖掘机上打钢板桩履带式单斗挖掘机日立台电焊机台、钢板桩的选用钢板桩材料：管沟开挖支护体系采用型工字钢及拉森桩。3四、施工工艺流程①钢板桩位置的定位放线②安装导架③施工打入钢板桩⑤基坑开挖⑥拔除钢板桩五、施工方法、施工放样与定位（）将施工区域控制点标明并经过复核无误后加以有效保护。（）定桩位：按顺序标明钢板桩的具体桩位，洒灰线标明。、钢板桩的吊装、堆放（）钢板桩吊运：装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护免受损伤。（）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。、导架的安装在钢板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止钢板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围檩”。导架采用单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为.〜.米，双面围擦之间的间距不宜过大，一般略比板桩墙厚度大〜。安装导架时应4注意以下几点：①采用全站仪和水平仪控制和调整导梁的位置。②导梁的高度要适宜，要有利于控制钢板桩的施工高度和提高施工工效。③导梁不能随着钢板桩的打设而产生下沉和变形。④导梁的位置应尽量垂直，并不能与钢板桩碰撞。、钢板桩施打（）施工关系到施工支护和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求：①施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。②打桩前，对钢板桩逐根检查，剔除连接锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。③在插打过程中随时测量监控每块桩的斜度不超过，当偏斜过大不能用拉齐方法调正时，拔起重打。为保证钢板桩打设精度采用屏风式打入法。先用吊车将钢板桩吊至插桩点处进行插桩，每插入一块即套上桩帽轻轻锤击。在打桩过程中，为保证垂直度，用两台经纬仪在两个方向加以控制。为防止中心平面位移，在打桩进行方向的钢板桩设卡板，阻止桩位移。同时在围檩上预先算出每块板块的位置，以便随时检查校正。钢板桩分几次打入，第一次由高打至，第二次打至导梁高度，待导架拆除后第三次才打至设计标高。打桩时，开始打设第一、二块钢板的打入位置和方向要确保精度，每打入测量一次。()要求①钢板桩沉桩施工先试桩，试桩数量不小于根。5②钢板桩放线施工，桩头就位必须正确、垂直、沉桩过程中，随时检测，发现问题，及时处理。沉桩容许偏差：平面位置纵向mm,横向为mm；垂直度为。③基坑开挖后钢板桩垂直平顺，无严重扭曲、倾斜和劈裂现象。④沉桩施前必须平整清除地下、地面及高空障碍物，需保留的地下管线应挖露出来，加以保护。⑤基坑土方和结构施工期间，对基坑围岩和支护系统进行动...
