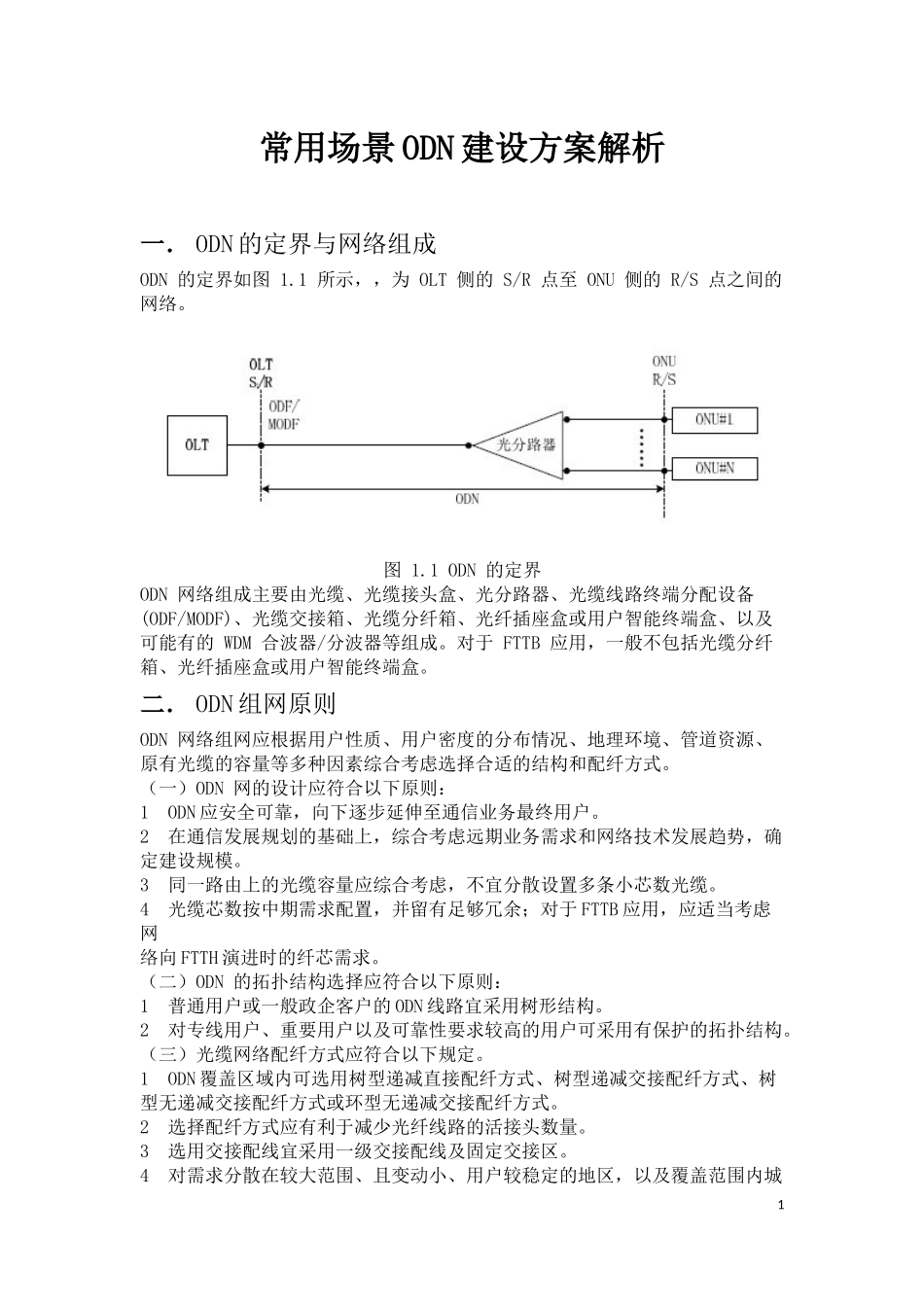

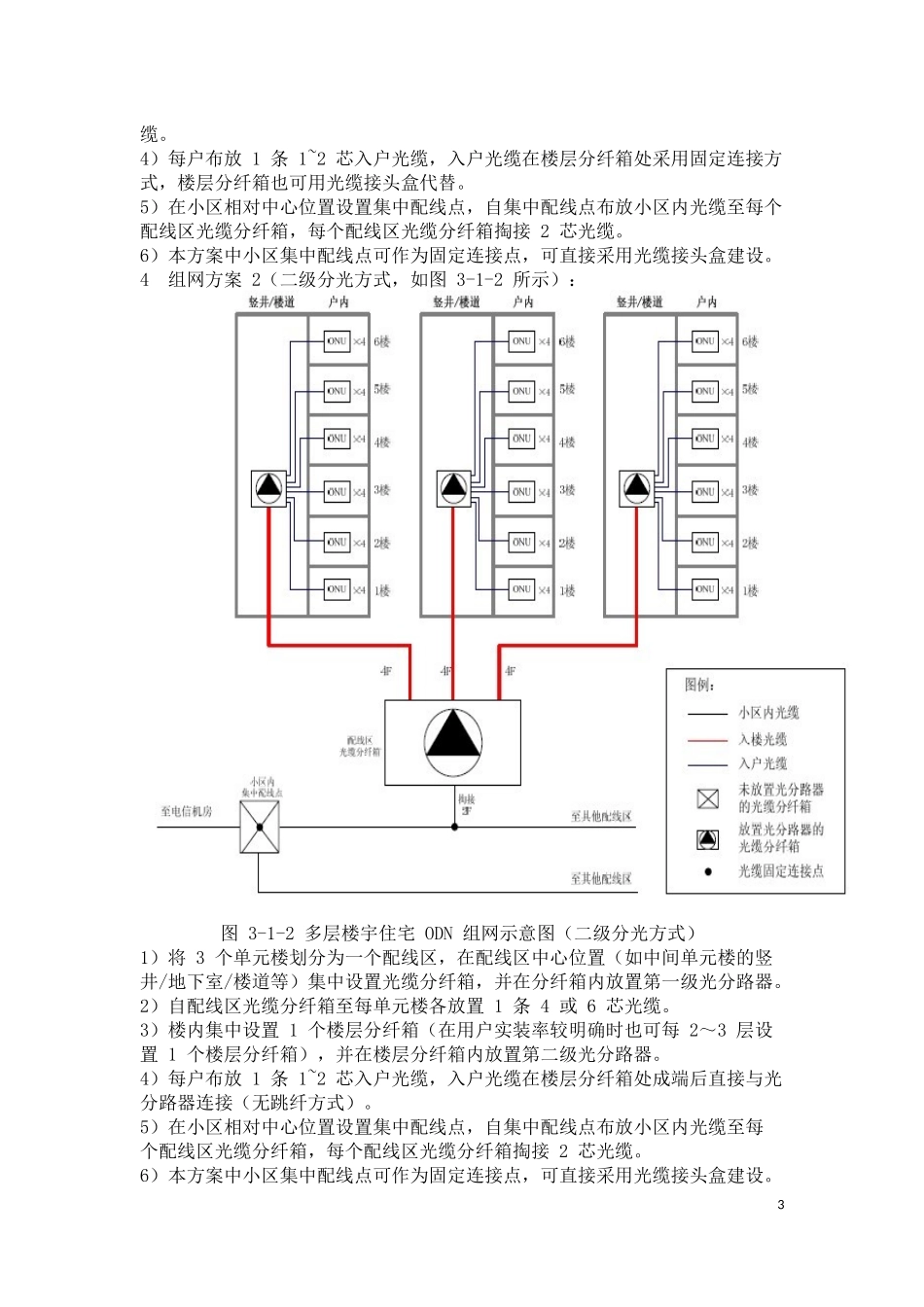

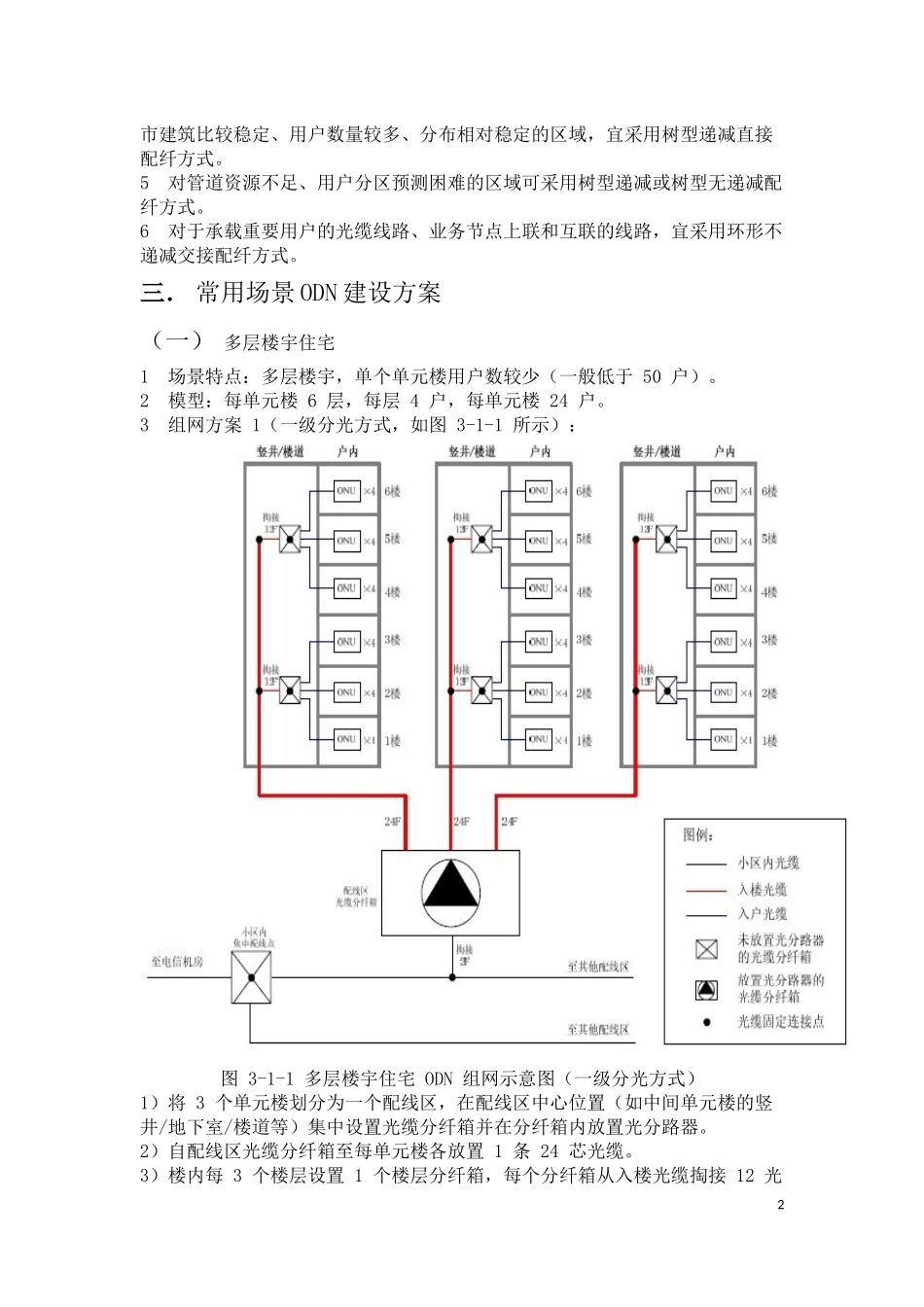

常用场景ODN建设方案解析一．ODN的定界与网络组成ODN的定界如图1.1所示，，为OLT侧的S/R点至ONU侧的R/S点之间的网络。图1.1ODN的定界ODN网络组成主要由光缆、光缆接头盒、光分路器、光缆线路终端分配设备(ODF/MODF)、光缆交接箱、光缆分纤箱、光纤插座盒或用户智能终端盒、以及可能有的WDM合波器/分波器等组成。对于FTTB应用，一般不包括光缆分纤箱、光纤插座盒或用户智能终端盒。二．ODN组网原则ODN网络组网应根据用户性质、用户密度的分布情况、地理环境、管道资源、原有光缆的容量等多种因素综合考虑选择合适的结构和配纤方式。（一）ODN网的设计应符合以下原则：1ODN应安全可靠，向下逐步延伸至通信业务最终用户。2在通信发展规划的基础上，综合考虑远期业务需求和网络技术发展趋势，确定建设规模。3同一路由上的光缆容量应综合考虑，不宜分散设置多条小芯数光缆。4光缆芯数按中期需求配置，并留有足够冗余；对于FTTB应用，应适当考虑网络向FTTH演进时的纤芯需求。（二）ODN的拓扑结构选择应符合以下原则：1普通用户或一般政企客户的ODN线路宜采用树形结构。2对专线用户、重要用户以及可靠性要求较高的用户可采用有保护的拓扑结构。（三）光缆网络配纤方式应符合以下规定。1ODN覆盖区域内可选用树型递减直接配纤方式、树型递减交接配纤方式、树型无递减交接配纤方式或环型无递减交接配纤方式。2选择配纤方式应有利于减少光纤线路的活接头数量。3选用交接配线宜采用一级交接配线及固定交接区。4对需求分散在较大范围、且变动小、用户较稳定的地区，以及覆盖范围内城1市建筑比较稳定、用户数量较多、分布相对稳定的区域，宜采用树型递减直接配纤方式。5对管道资源不足、用户分区预测困难的区域可采用树型递减或树型无递减配纤方式。6对于承载重要用户的光缆线路、业务节点上联和互联的线路，宜采用环形不递减交接配纤方式。三．常用场景ODN建设方案（一）多层楼宇住宅1场景特点：多层楼宇，单个单元楼用户数较少（一般低于50户）。2模型：每单元楼6层，每层4户，每单元楼24户。3组网方案1（一级分光方式，如图3-1-1所示）：图3-1-1多层楼宇住宅ODN组网示意图（一级分光方式）1）将3个单元楼划分为一个配线区，在配线区中心位置（如中间单元楼的竖井/地下室/楼道等）集中设置光缆分纤箱并在分纤箱内放置光分路器。2）自配线区光缆分纤箱至每单元楼各放置1条24芯光缆。3）楼内每3个楼层设置1个楼层分纤箱，每个分纤箱从入楼光缆掏接12光2缆。4）每户布放1条1~2芯入户光缆，入户光缆在楼层分纤箱处采用固定连接方式，楼层分纤箱也可用光缆接头盒代替。5）在小区相对中心位置设置集中配线点，自集中配线点布放小区内光缆至每个配线区光缆分纤箱，每个配线区光缆分纤箱掏接2芯光缆。6）本方案中小区集中配线点可作为固定连接点，可直接采用光缆接头盒建设。4组网方案2（二级分光方式，如图3-1-2所示）：图3-1-2多层楼宇住宅ODN组网示意图（二级分光方式）1）将3个单元楼划分为一个配线区，在配线区中心位置（如中间单元楼的竖井/地下室/楼道等）集中设置光缆分纤箱，并在分纤箱内放置第一级光分路器。2）自配线区光缆分纤箱至每单元楼各放置1条4或6芯光缆。3）楼内集中设置1个楼层分纤箱（在用户实装率较明确时也可每2～3层设置1个楼层分纤箱），并在楼层分纤箱内放置第二级光分路器。4）每户布放1条1~2芯入户光缆，入户光缆在楼层分纤箱处成端后直接与光分路器连接（无跳纤方式）。5）在小区相对中心位置设置集中配线点，自集中配线点布放小区内光缆至每个配线区光缆分纤箱，每个配线区光缆分纤箱掏接2芯光缆。6）本方案中小区集中配线点可作为固定连接点，可直接采用光缆接头盒建设。35为提高PON端口使用效率（保证每个PON端口可以接入足够数量的ONU），在上述两种方案中，可作如下灵活处理：1）同时在小区集中配线点处设置第一级光分路器（小区集中配线点采用光缆分纤箱）。2）在配线区光缆分纤箱（组网方案1）、楼层光缆分纤箱（组网方案2）设置第二级光分路器。6各种方案的分光方式如图3-3所示（以1×64分光、接入所有用户为例）：图3-1-3多层楼宇住宅分光方式示意图各种方案适用...
