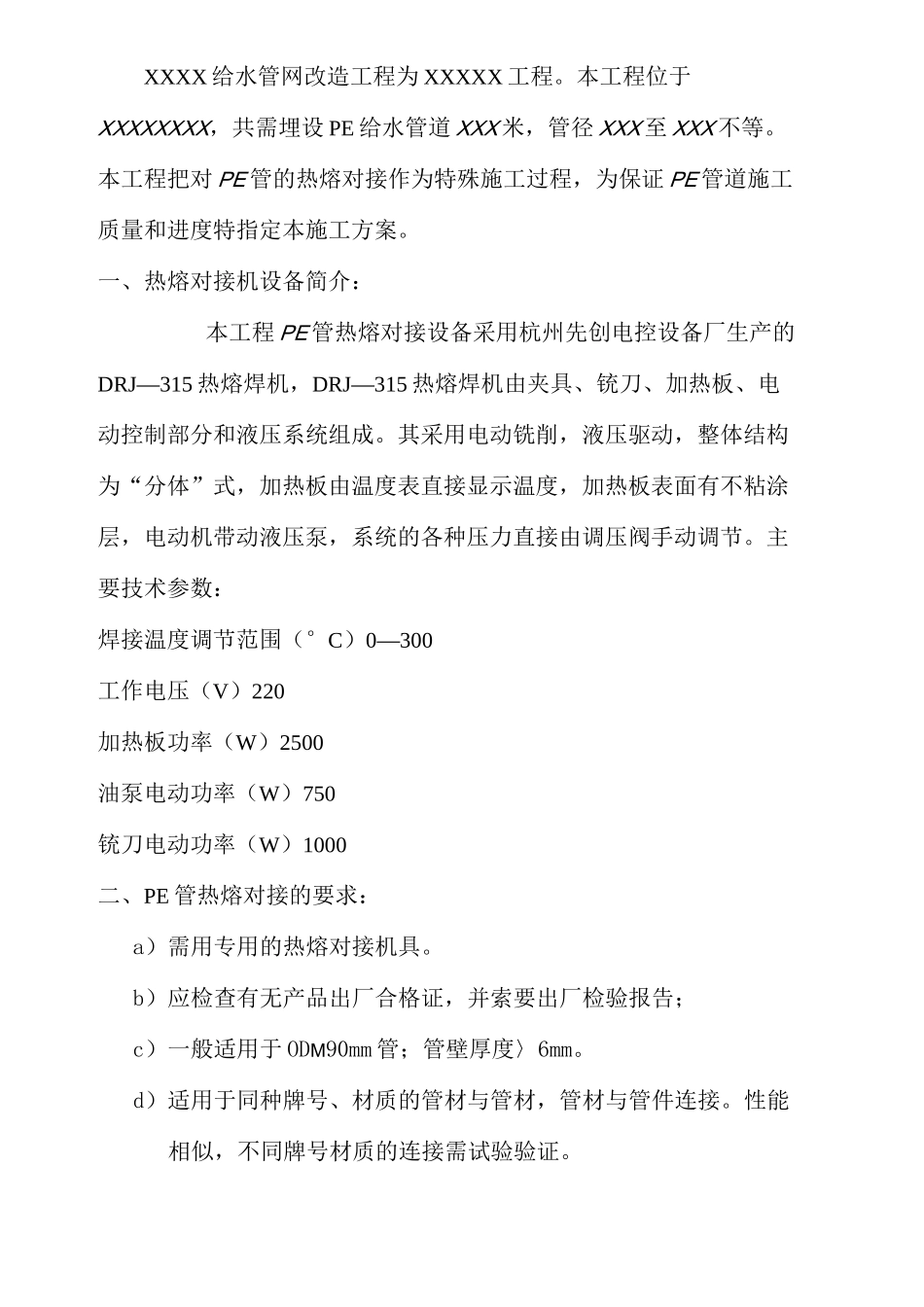

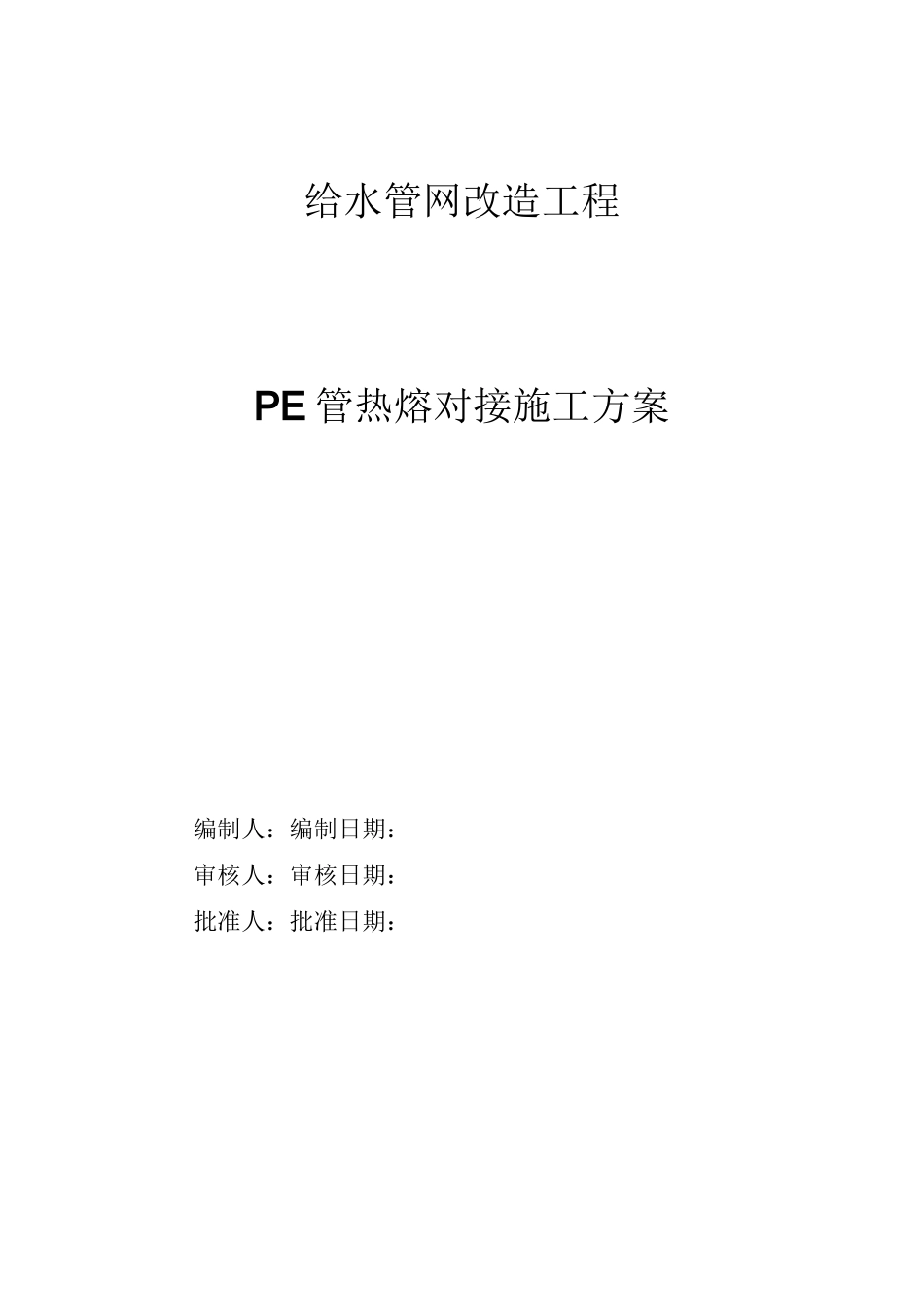

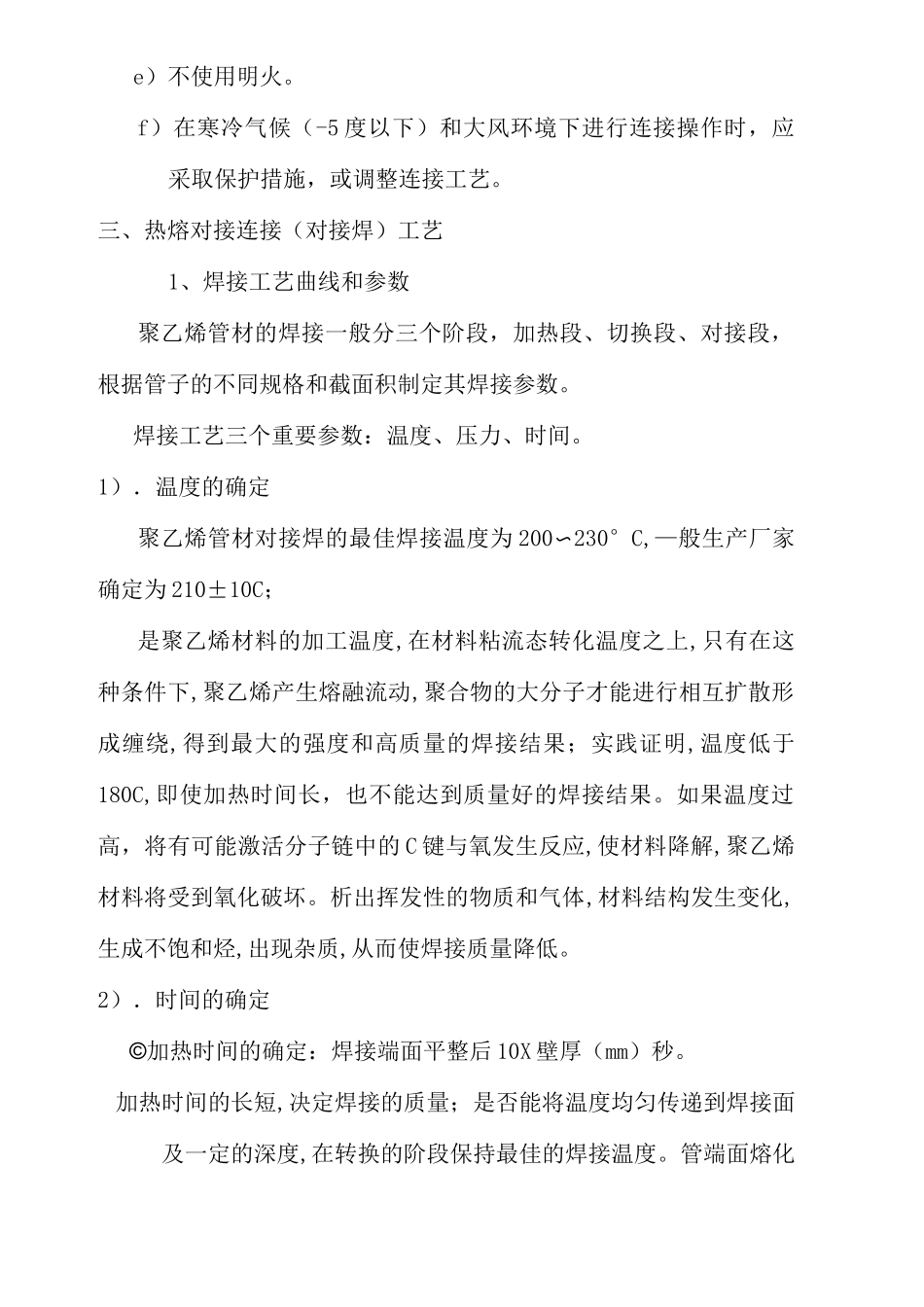

给水管网改造工程PE管热熔对接施工方案编制人：编制日期：审核人：审核日期：批准人：批准日期：XXXX给水管网改造工程为XXXXX工程。本工程位于XXXXXXXX，共需埋设PE给水管道XXX米，管径XXX至XXX不等。本工程把对PE管的热熔对接作为特殊施工过程，为保证PE管道施工质量和进度特指定本施工方案。一、热熔对接机设备简介：本工程PE管热熔对接设备采用杭州先创电控设备厂生产的DRJ—315热熔焊机，DRJ—315热熔焊机由夹具、铳刀、加热板、电动控制部分和液压系统组成。其采用电动铣削，液压驱动，整体结构为“分体”式，加热板由温度表直接显示温度，加热板表面有不粘涂层，电动机带动液压泵，系统的各种压力直接由调压阀手动调节。主要技术参数：焊接温度调节范围（°C）0—300工作电压（V）220加热板功率（W）2500油泵电动功率（W）750铳刀电动功率（W）1000二、PE管热熔对接的要求：a）需用专用的热熔对接机具。b）应检查有无产品出厂合格证，并索要出厂检验报告；c）一般适用于ODM90mm管；管壁厚度〉6mm。d）适用于同种牌号、材质的管材与管材，管材与管件连接。性能相似，不同牌号材质的连接需试验验证。e）不使用明火。f）在寒冷气候（-5度以下）和大风环境下进行连接操作时，应采取保护措施，或调整连接工艺。三、热熔对接连接（对接焊）工艺1、焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段，加热段、切换段、对接段，根据管子的不同规格和截面积制定其焊接参数。焊接工艺三个重要参数：温度、压力、时间。1）．温度的确定聚乙烯管材对接焊的最佳焊接温度为200〜230°C,—般生产厂家确定为210±10C；是聚乙烯材料的加工温度,在材料粘流态转化温度之上,只有在这种条件下,聚乙烯产生熔融流动,聚合物的大分子才能进行相互扩散形成缠绕,得到最大的强度和高质量的焊接结果；实践证明,温度低于180C,即使加热时间长，也不能达到质量好的焊接结果。如果温度过高，将有可能激活分子链中的C键与氧发生反应,使材料降解,聚乙烯材料将受到氧化破坏。析出挥发性的物质和气体,材料结构发生变化,生成不饱和烃,出现杂质,从而使焊接质量降低。2）．时间的确定©加热时间的确定：焊接端面平整后10X壁厚（mm）秒。加热时间的长短,决定焊接的质量；是否能将温度均匀传递到焊接面及一定的深度,在转换的阶段保持最佳的焊接温度。管端面熔化时间t的最佳时间，是随着需要加热的面积增大而增大的，更重要的是对流和辐射传播的能量，会随着管壁厚度的增加而减小。管端面的不平度造成热量的传递不均匀，窝藏空气，产生气孔，最终影响焊接质量，所以需要和压力密切的配合，在加热的同时施加一定的压力，平整焊接面，促进塑化，形成理想的焊接面进行热传递，然后降压吸热。®切换时间的确定：10秒内尽可能地缩短，其端面冷却非常快，对接速度慢直接影响焊接质量。®冷却时间的确定：见表1；1.15〜1.33X壁厚（mm）分钟。聚合物材料的导热性差，只有金属的几十分之一，冷却速度相应的缓慢，在冷却的时间内需要进行结晶，收缩，所以需要有充分的时间降到结晶温度，进行充分的晶粒生长，消除内应力，在一定的压力下冷却，避免焊接端面有缩孔。3）．压力的确定焊接压力和冷却压力根据焊接面的截面积X0.15N/mm2；在210±10°C的温度下，焊接时间、压力的取值，可以参照德国焊接协会DVS2207—95的标准。动拖焊接工艺曲线加热段切换段对接段冷却表1聚乙烯管材热熔对接焊参数值（环境温度20°C）壁厚度mm端面平整凸起高度（压力P=0.15N/mm2）（温度210+10C）mm吸热时间（压力P20.01N/mm2）（温度210+10C）S（秒）切换时间取出热板对接S（秒）冷却时间（压力P=0.15N/mm2）保压状态下min（分）<4.50.545<564.5…7.01.040…70<5-66-107.0-12.01.570-120<6-810••1612.0-19.02.0120-190<8-1017••2419.0-26.02.5190-260<10-1224••3226.0-37.03.0260-370<12-1632-4537.0-50.03.5370-500<16-2045-6050.0-70.04.0500-700<20-2560••80表1聚乙烯管材热熔对接焊参数值（环境温度20°C）3)．放置铣刀锁安全锁。4)．启动铣刀，闭合机架，调整压力，端面进行铣削，形成连续屑后，降压力。5)．打开机架，开安全锁，取出铣刀...
