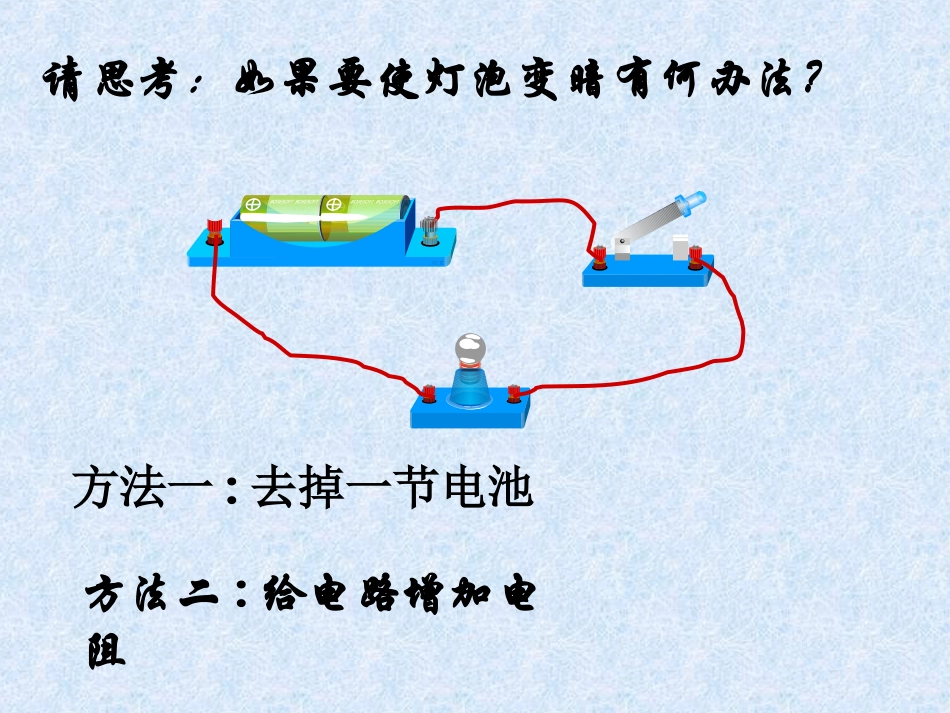

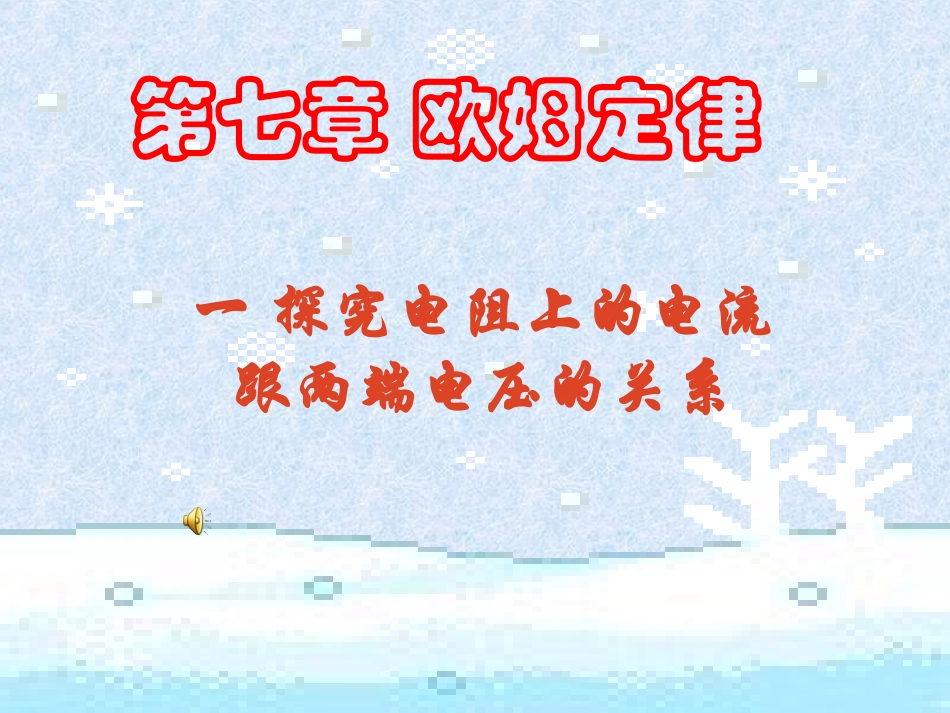

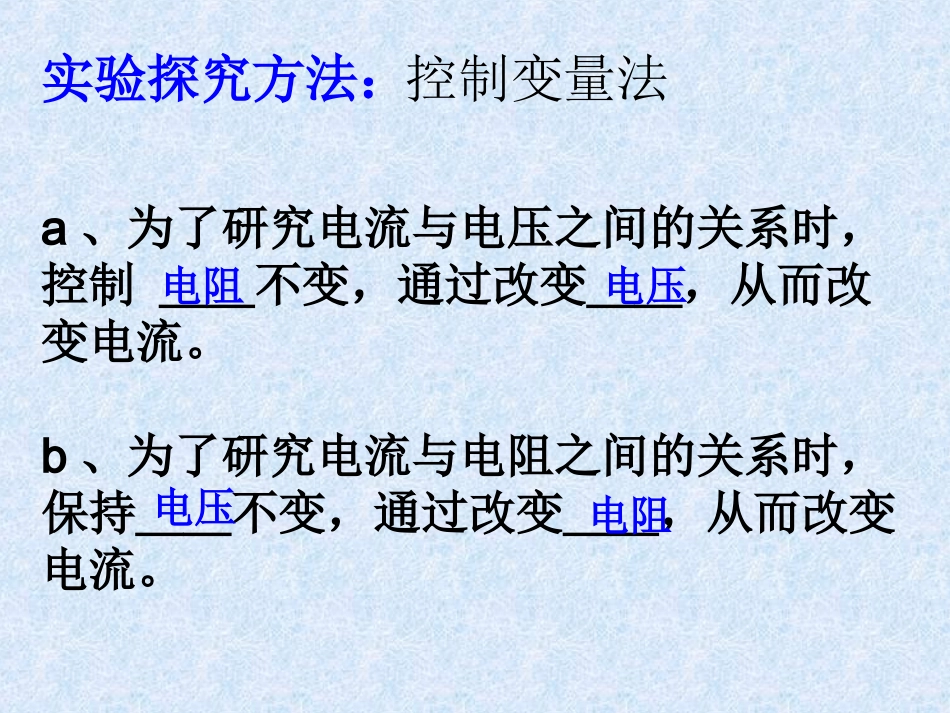

第七章欧姆定律一探究电阻上的电流跟两端电压的关系请思考：如果要使灯泡变暗有何办法？方法一:去掉一节电池方法二:给电路增加电阻实验探究方法：a、为了研究电流与电压之间的关系时，控制＿＿不变，通过改变＿＿，从而改变电流。b、为了研究电流与电阻之间的关系时，保持＿＿不变，通过改变＿＿，从而改变电流。电阻电压电压电阻控制变量法实验一．电阻一定时，电流与电压的关系a、怎样改变电阻两端的电压和通过的电流，有什么方案？b、怎样保证电阻一定？c、只测一次数据可以吗？最少测几次？d、需要记录哪些数据？表格怎样画出合适？3滑动变阻器的作用：保护电路并使电阻R两端电压变化.1连接电路时开关____，2滑动变阻器滑片应置于____位置物理量实验次序电阻R=5Ω电压(U/V)电流(I/A)(1)1(2)1.5(3)2结论；电阻一定时，电流与导体两端的电压成_____正比U/VI/AO0.40.60.81.0135642780.2····电压U/V246通过电阻R的电流I/A0.30.91.2某同学用定值电阻按图做实验，他不断改变电源电压后把电压表和电流表记录在以下表格中，请你根据你探究出来的结论填在表格中AV0.68当导体两端的电压为3V时，通过导体的电流为0.2A，如果导体两端的电压为6V时，那么导体中的电流为____；当加在它两端的电压增大1倍时，导体中通过的电流为_____A。某实验小组同学在探究电流与电压的关系时，用到如下器材，电源一个，电流表、电压表各一个，定值电阻，导线若干。如下图（1）连接电路时开关应处于状态，滑片应处于位置，即图中的“”“”端。（填左或右）（2）这个实验使用了控制变量法，其中被控制的变量是____，滑动变阻器的作用是___________。（3）下面是他们获得的一组数据：电压U/V246810电流I/A0．40．81．21．62请在坐标系上画出电流随电压的图像；分析表中数据或图像，你能得出的探究结论是_________________________。实验二．电压不变时，电流与电阻的关系实验次序电压U=＿V电阻R/Ω电流I/A(1)(2)(3)315105结论2：保持电压不变时，电流跟电阻成＿＿关系。反比
