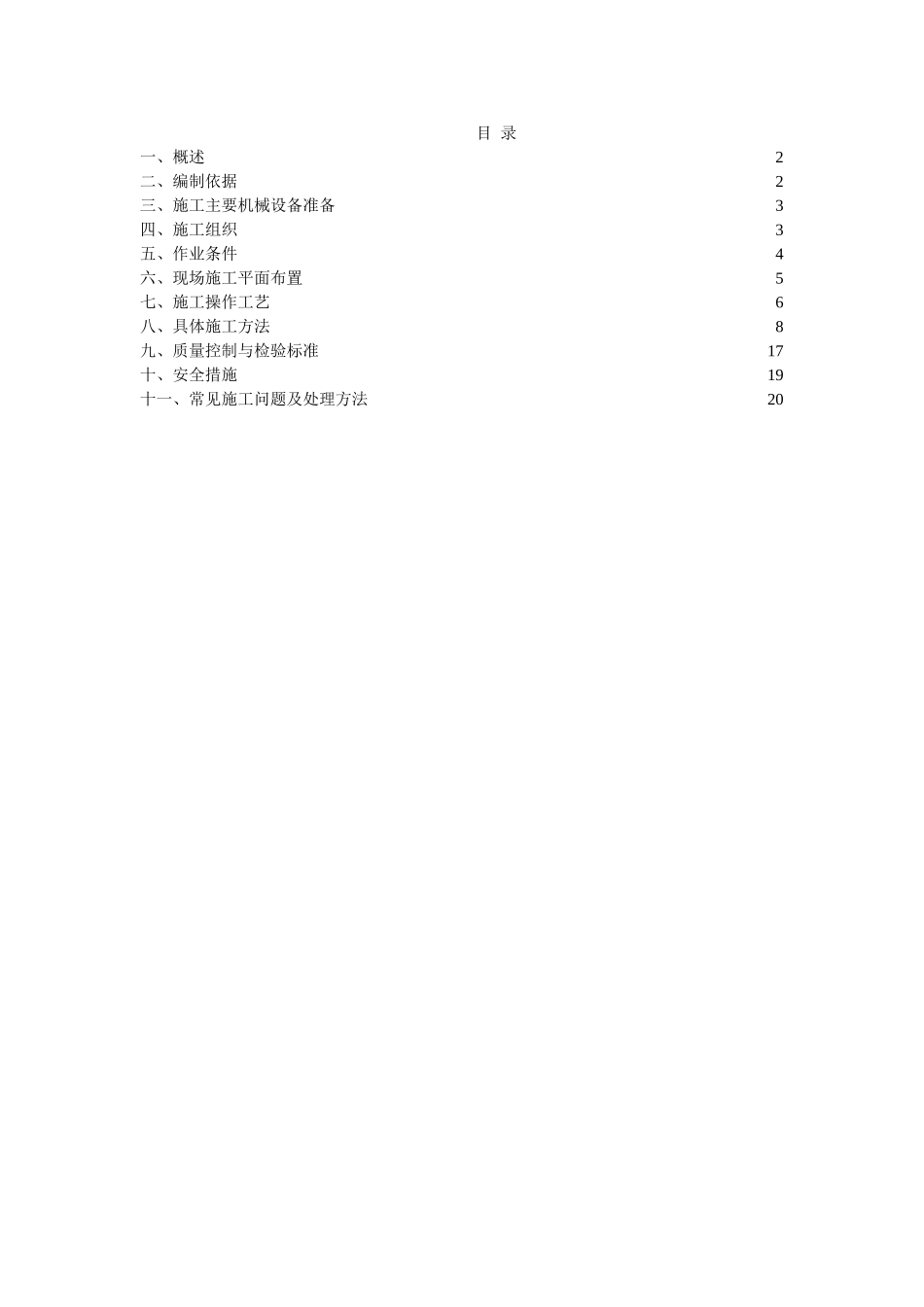

目录一、概述2二、编制依据2三、施工主要机械设备准备3四、施工组织3五、作业条件4六、现场施工平面布置5七、施工操作工艺6八、具体施工方法8九、质量控制与检验标准17十、安全措施19十一、常见施工问题及处理方法20一、概述工程名称亘德商业大厦建设单位贵港市鸿祥房地产开发有限公司施工单位广西壮族自治区冶金建设公司设计单位深圳国际印象建筑设计有限公司监理单位广西新衡通工建咨询服务有限公司勘察单位核工业贵港工程勘察院工程地址贵港市江北大道东段本工程位于贵港市江北大道东段（原市政府第二招待所内），为一栋地上20层，地下二层的综合性商业建筑物，总建筑面积约51084.37㎡m2，其中地下室建筑面积7702.71m2，地上建筑面积43381.66m2，。基础类型为冲孔灌注钢筋混凝土桩基础，主体为钢筋砼框架-剪力墙结构，建筑使用年限为50年，建筑工程等级为一级，建筑结构安全等级二级，抗震设防烈度为6度，建筑耐火等级为一级。本工程基础桩基共126根。中其桩径1000mm有42根，桩径1200mm有24根，桩径1,300mm有25根，桩径1600mm有27根，桩径1900mm有8根。具体位置见平面图附后。二、编制依据1、亘德商业大厦相关图纸、工程地质资料；2、国家现行相关的规范、规程及行业技术标准，主要包括：1）《混凝土结构工程施工质量验收规范》（GB50204-2015）；2）《建筑地基与基础工程施工质量验收规范》（GB50202-2002）；3）《建筑桩基技术规范》（JGJ94-2008）；4）《建筑基桩检测技术规范》（JGJ106-2014）；5）《建筑地基处理技术规范》（JGJ79-2012）；三、施工主要机械设备准备1、机械设备采用CK-1800冲击钻机5台、3~5t双筒卷扬机、插入式振捣器、泥浆泵6台、翻斗汽车、机动翻斗车、水泵、泥浆泵以及钢筋加工系统设备等。2、主要工具冲锤、钢护筒、翻渣导管、钢吊绳；测渣铁砣、混凝土浇灌架、下料斗、卸料槽、导管、钢塞、大小平锹、磅秤。四、施工组织1、项目部管理人员序号姓名职务负责工作1张珏项目经理全面负责项目生产管理2梁福全技术负责人现场技术主控及指导3方福强安全员负责现场安全工作4陈鸿福施工员施工安排及监督施工队5谭少华质检员负责工程质量检查6林秀云测量员测量工作7廖青蓝资料员负责资料收集、整理2、施工队人员序号姓名职务负责工作1叶木兴技术负责人现场具体施工技术指导2黄海昌管理员施工队人员管理3梁月兴资料员负责施工资料记录机整理4黄锦泉材料员施工材料采购及管理5黄海昌机长冲桩机操作6韦启强机长冲桩机操作7黄祖旺机长冲桩机操作8韦世队电工现常用电维修9何友焊工现场钢筋笼制作10谢忠鉴焊工现场钢筋笼制作五、作业条件1、施工前，必须取得所需的地质勘察报告、桩基施工图，并编制施工技术方案或措施。2、施工场地内所有地区性上障碍物和地下埋设物（如管线、电缆、旧圬土、石块、树根等）已经排除，附近有隔震要求的建筑物和危房已采取保护措施。3、本项目的场地已经开挖4-7米不等，施工时需要平整场地，同时做好周边的排水措施，我方根据现状场地已经整平，周围已设排水设施，对场地中影响施工机械进场的松软土层已进行拉废砖渣或片石回填适当碾压处理。4、施工临时供水、供电、运输道路及小型临时设施已经铺设或修筑，泥浆池及废浆处理池等已设置。5、桩基测量控制桩、水准基点桩已经设置并经复核，桩位已钉小木桩或撒白灰标志。6、已在现场地质情况调查，摸清地质情况并取得有关成孔技术参数。六、现场施工平面布置1、冲桩顺序：本工程共投入五台冲桩机，为使各个桩机互相不干扰作业，特确定如下冲桩路线。（1）1#机冲孔顺序：1#→7#→2#→8#→3#→9#→21#→22#→20#→19#→16#→18#→17#→46#→47#→50#→48#→49#→51#→52#→68#→65#→66#→67#→108#→109#共26根桩。（2）2#机冲孔顺序：23#→25#→28#→24#→29#→27#→32#→30#→33#→31#→37#→35#→53#→55#→57#→56#→54#→69#→70#→71#→72#→73#→117#→124#→116#共25根桩。（3）3#机冲孔顺序：14#→15#→41#→44#→42→43#→45#→63#→60#→61#→62#→64#→78#→77#→97#→98#→99#→100#→101#→102#→103#→112#→119#→126#→125#共25根桩。（4）4#机冲孔顺序：4#→10#→5#→12...
