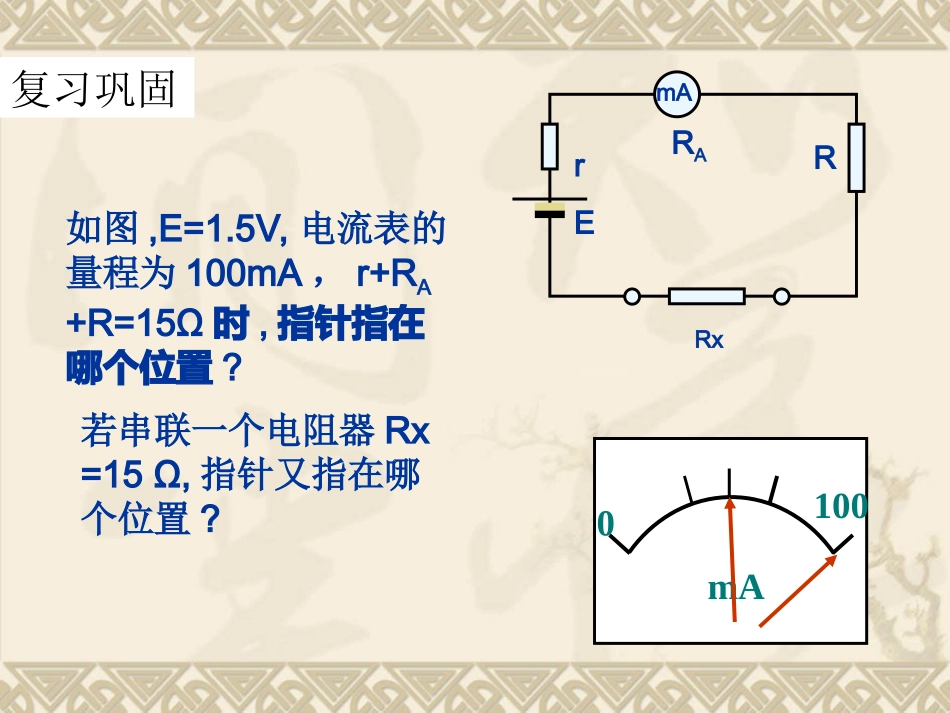

多用电表mA0100如图,E=1.5V,电流表的量程为100mA，r+RA+R=15Ω时,指针指在哪个位置?rEmARRA若串联一个电阻器Rx=15Ω,指针又指在哪个位置?Rx复习巩固mA0100rEmARRARx保持r,RA,R不变Rx=45Ω时，指针又指在哪个位置?Rx与I间有怎样的函数关系？)(0rRRIERIERgX内复习巩固多用表测电阻原理：G+—ErR0内RErRREIgg0XRREI内)(0rRRIERIERgX内RX闭合电路欧姆定律ERg+r+RIg=ERg+r+RRx+Ix=I=0RX=0RX=∞RX多用表的结构选择开关测试笔插孔欧姆调零旋钮机械调零旋钮表头及表盘欧姆表刻度盘交直流电流电压表刻度盘交流电压2.5V刻度盘欧姆档直流电流档交流电压档直流电压档R中=Rg+r+R欧姆表刻度盘的特点1.左端数值大右端数值小2.左端刻度密右端刻度疏3.刻度盘中央数值是欧姆表的总内阻电流总是从红表笔流入,从黑表笔流出I使用欧姆表时,黑表笔接内部电源的正极多用表的使用使用时首先根据需要将选择开关旋到相应的位置使用电流档和电压档、欧姆档时，应先进行机械调零，即用小螺丝刀轻旋凋零螺丝，使指针指左端零刻线。使用欧姆档时，应先进行欧姆调零，即将红、黑表笔短接，调节欧姆调零旋钮，使指针指右端零刻线处。欧姆档的使用：⑴选档，一般比被测电阻的估计值低一个数量级，如估计值为200Ω就应该选×10的倍率。⑵调零。⑶将红黑表笔接被测电阻两端进行测量。⑷将指针示数乘以倍率，得测量值。⑸将选择开关扳到OFF或交流电压最高挡。注意1.测量电阻时，待测电阻要与电源和别的元件断开，且不要用手接触表笔的金属杆2.选择欧姆档量程时，应尽可能使指针指在中央刻度位置附近(中央1/3)3.每次使用前和换另一档时，必须重新进行电阻调零用欧姆用欧姆档档测电阻，如果测电阻，如果指针偏转角度太小，应增指针偏转角度太小，应增大倍率大倍率；如果指针偏转角度太大，应减小倍率；如果指针偏转角度太大，应减小倍率4.用完后将选择开关扳到OFF或交流电压最高挡(长期不用应将电池取出)不能带电测量。122Ω将指针示数乘以倍率，得测量值12.2×1012.2它的电阻是多少?9.6kΩ要得到精确读数,选择开关应调到哪档?×100测得的电压是多少?4.2VAB若红表笔接A,黑表笔接B,则指针是偏左还是偏右?例：某人用多用表×100Ω档按正确步骤测量一电阻阻值，指针指示位置如图，则这电阻值是．如果要用这多用表测量一个约200Ω的电阻，为了使测量比较精确、选择开关应选的欧姆档是_____1.20×103Ω×10例6：一学生使用多用表测电阻，他在实验中有违反使用规则之处．他的主要实验步骤如下：1．把选择开关扳到“×1K”的欧姆档上．2．把表笔插入测试管插孔中，先把两根表笔接触，旋转调零旋扭，使指针指在电阻刻度的零位上．3．把两根表笔分别与某一等测电阻的两端相接，发现这时指针读数较小．4．换用“×100”的欧姆档，发现这时指针偏转适中．随即记下欧姆数值．5．这表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆．这个学生在实验中违反了哪一或哪些重要的使用规则？4.换用欧姆档的量程时，要重新调整调零旋扭．5.多用表使用后不能把选择开关置于欧姆档．答：end
