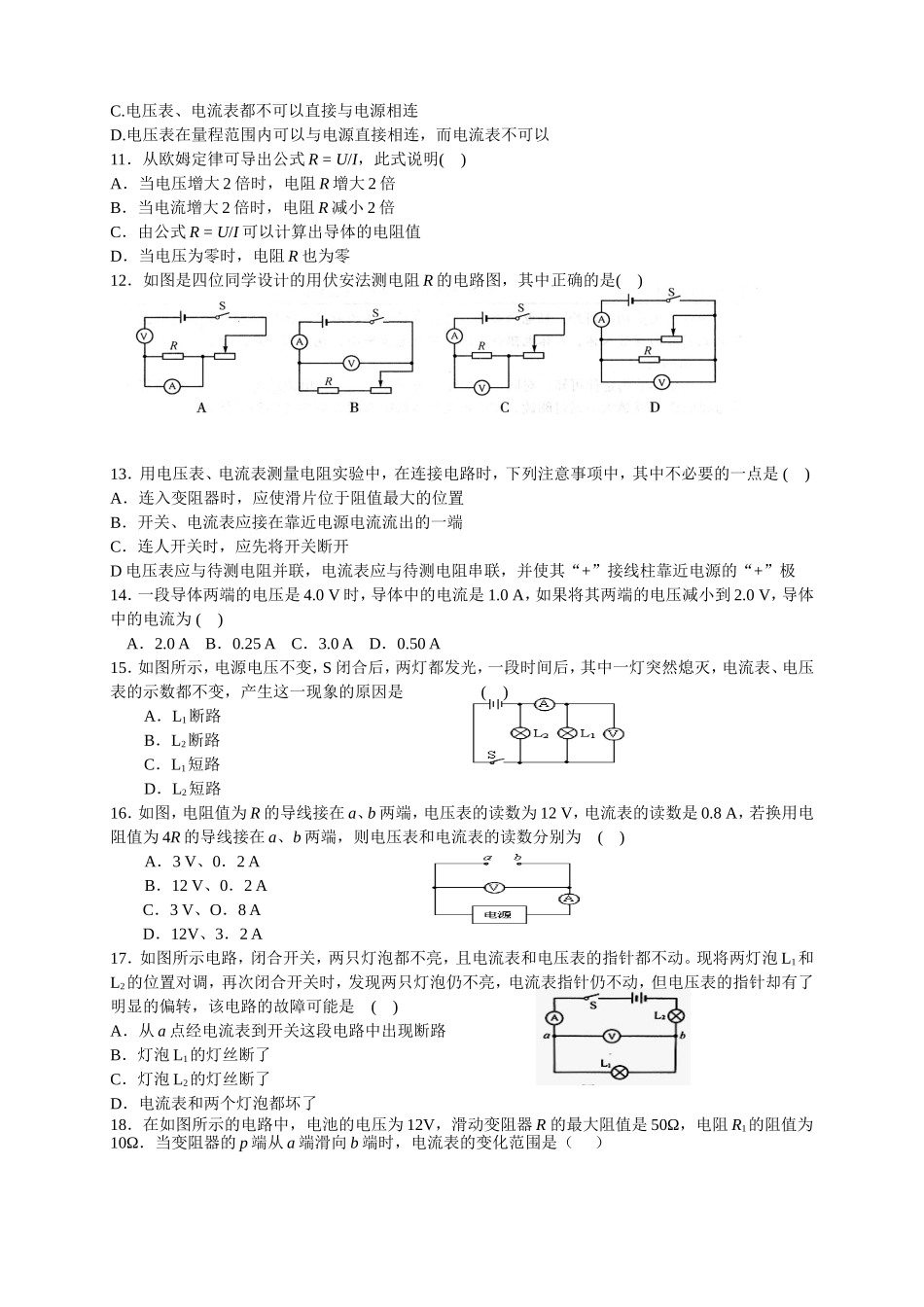

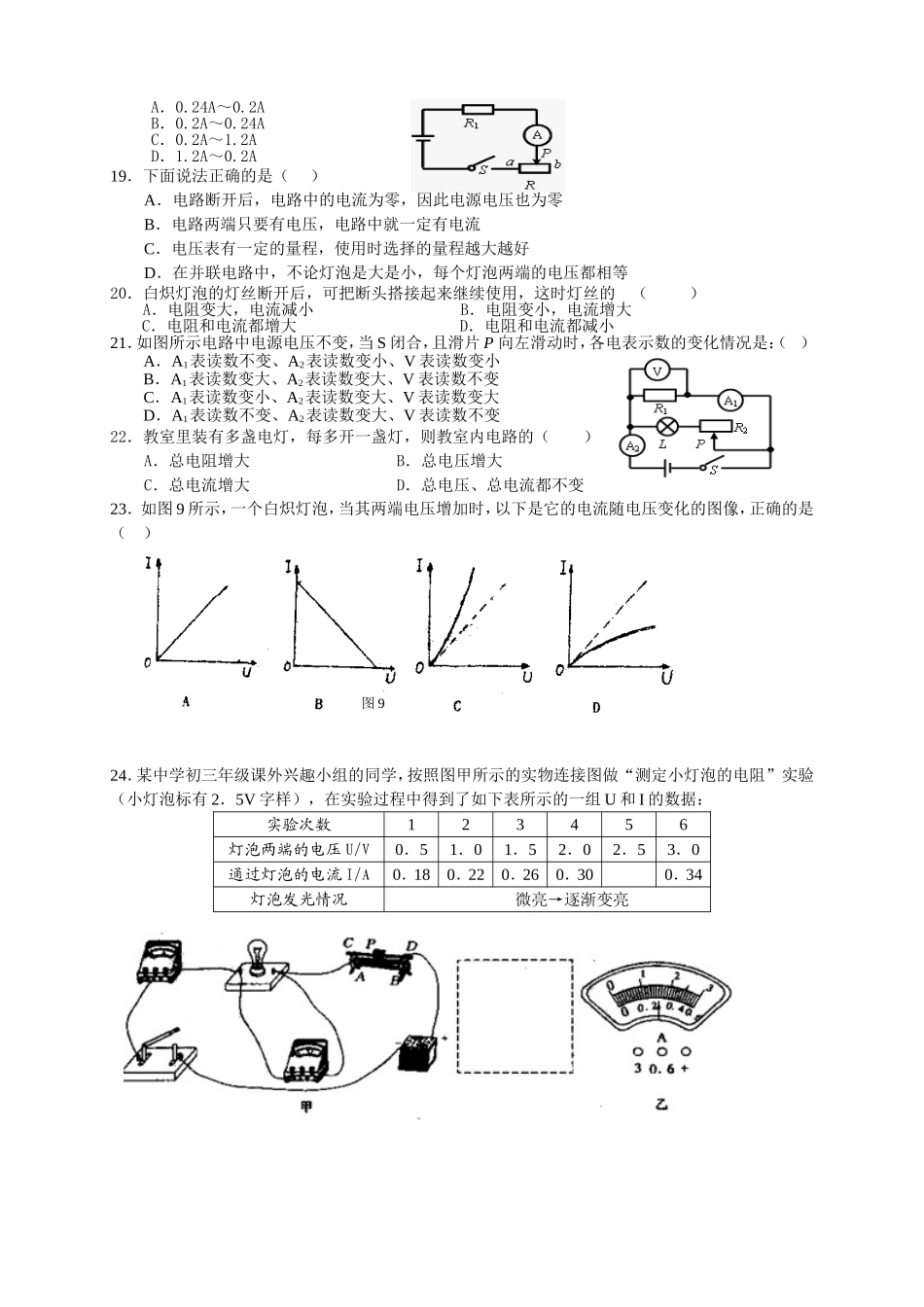

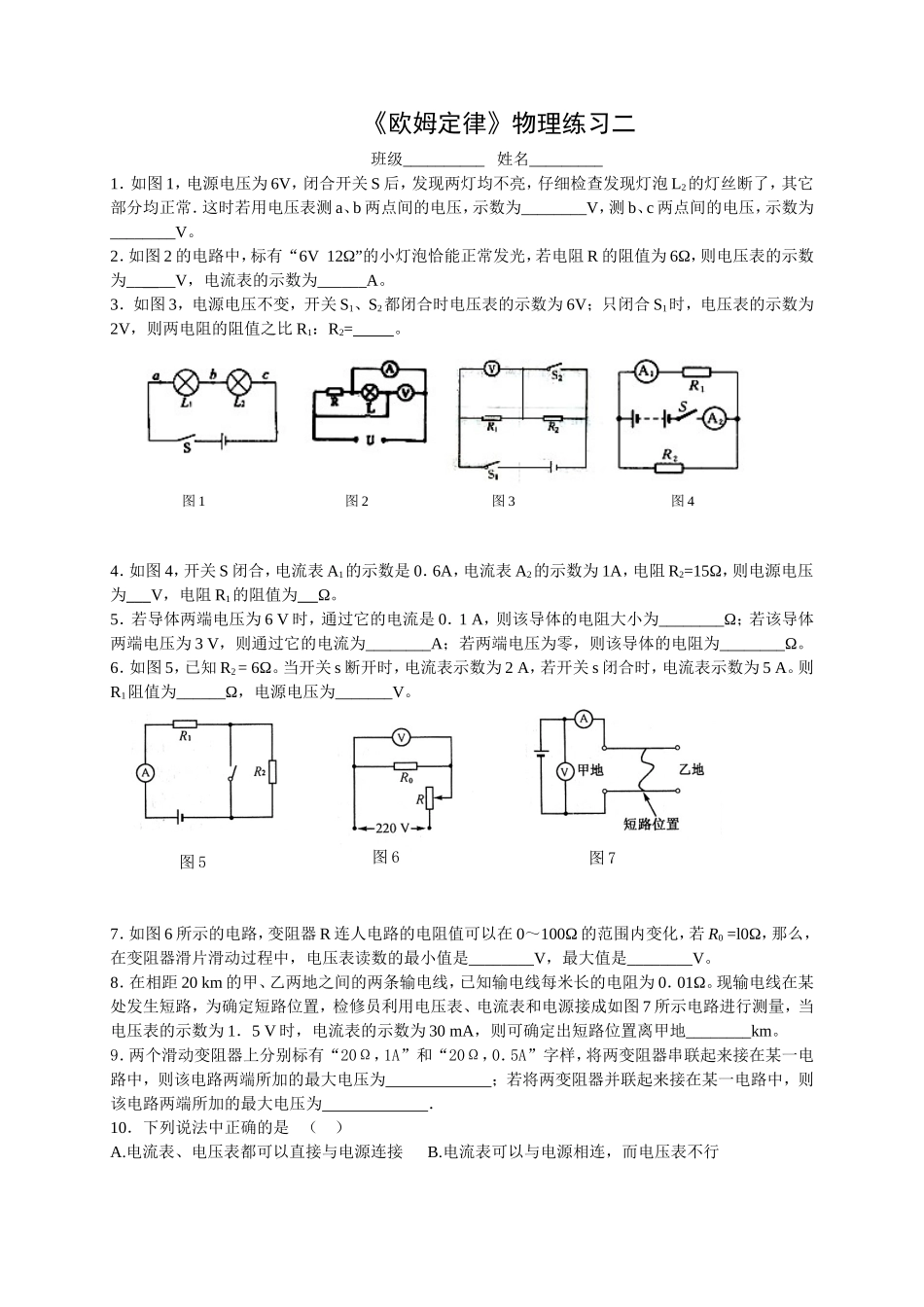

《欧姆定律》物理练习二班级__________姓名_________1．如图1，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示数为________V，测b、c两点间的电压，示数为________V。2．如图2的电路中，标有“6V12Ω”的小灯泡恰能正常发光，若电阻R的阻值为6Ω，则电压表的示数为____V，电流表的示数为______A。3．如图3，电源电压不变，开关S1、S2都闭合时电压表的示数为6V；只闭合S1时，电压表的示数为2V，则两电阻的阻值之比R1：R2=。4．如图4，开关S闭合，电流表A1的示数是0．6A，电流表A2的示数为1A，电阻R2=15Ω，则电源电压为V，电阻R1的阻值为Ω。5．若导体两端电压为6V时，通过它的电流是0．1A，则该导体的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电流为________A；若两端电压为零，则该导体的电阻为________Ω。6．如图5，已知R2=6Ω。当开关s断开时，电流表示数为2A，若开关s闭合时，电流表示数为5A。则R1阻值为______Ω，电源电压为_______V。7．如图6所示的电路，变阻器R连人电路的电阻值可以在0～100Ω的范围内变化，若R0=l0Ω，那么，在变阻器滑片滑动过程中，电压表读数的最小值是________V，最大值是________V。8．在相距20km的甲、乙两地之间的两条输电线，已知输电线每米长的电阻为0．01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图7所示电路进行测量，当电压表的示数为1．5V时，电流表的示数为30mA，则可确定出短路位置离甲地________km。9．两个滑动变阻器上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两变阻器串联起来接在某一电路中，则该电路两端所加的最大电压为；若将两变阻器并联起来接在某一电路中，则该电路两端所加的最大电压为．10．下列说法中正确的是（）A.电流表、电压表都可以直接与电源连接B.电流表可以与电源相连，而电压表不行图7图6图5图1图2图4图3C.电压表、电流表都不可以直接与电源相连D.电压表在量程范围内可以与电源直接相连，而电流表不可以11．从欧姆定律可导出公式R=U/I，此式说明()A．当电压增大2倍时，电阻R增大2倍B．当电流增大2倍时，电阻R减小2倍C．由公式R=U/I可以计算出导体的电阻值D．当电压为零时，电阻R也为零12．如图是四位同学设计的用伏安法测电阻R的电路图，其中正确的是()13．用电压表、电流表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是()A．连入变阻器时，应使滑片位于阻值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连人开关时，应先将开关断开D电压表应与待测电阻并联，电流表应与待测电阻串联，并使其“+”接线柱靠近电源的“+”极14．一段导体两端的电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减小到2.0V，导体中的电流为()A．2.0AB．0.25AC．3.0AD．0.50A15．如图所示，电源电压不变，S闭合后，两灯都发光，一段时间后，其中一灯突然熄灭，电流表、电压表的示数都不变，产生这一现象的原因是()A．L1断路B．L2断路C．L1短路D．L2短路16．如图，电阻值为R的导线接在a、b两端，电压表的读数为12V，电流表的读数是0.8A，若换用电阻值为4R的导线接在a、b两端，则电压表和电流表的读数分别为()A．3V、0．2AB．12V、0．2AC．3V、O．8AD．12V、3．2A17．如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动。现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是()A．从a点经电流表到开关这段电路中出现断路B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．电流表和两个灯泡都坏了18．在如图所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是（）A．0.24A～0.2AB．0.2A～0.24AC．0.2A～1.2AD．1.2A～0.2A19．下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压...
