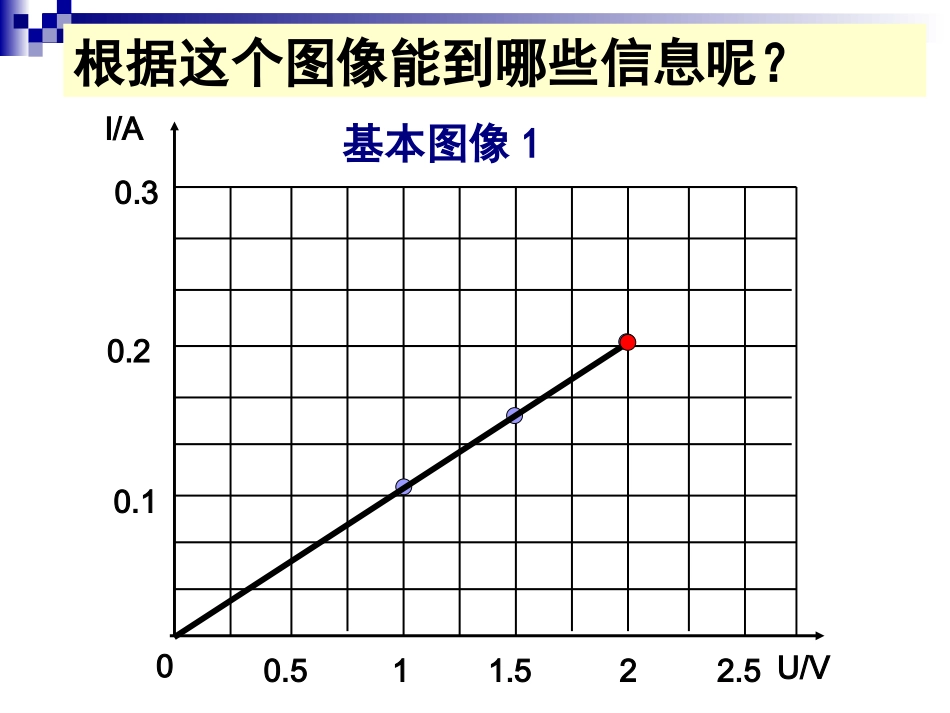

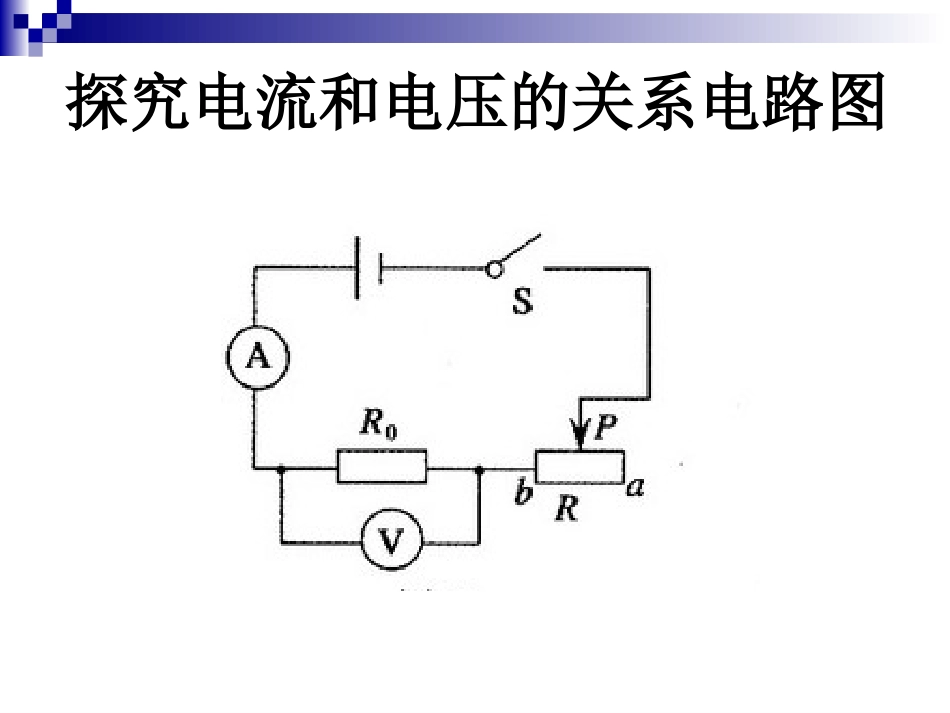

欧姆定律习题课——图像专题探究电流和电压的关系电路图根据这个图像能到哪些信息呢？I/AU/V011.522.50.10.20.30.5基本图像1练习1：在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．当UA=3V时IA=0.3AD.当UB=3V时IB=0.6A0.10.20.40.501.01.52.5U/VI/A0.52.00.30.63.0ABB练习2：在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图3所示的U-I关系图像，从图可以看出R1与R2的大小关系是（）A．R1>R2B．R1=R2C．R1
