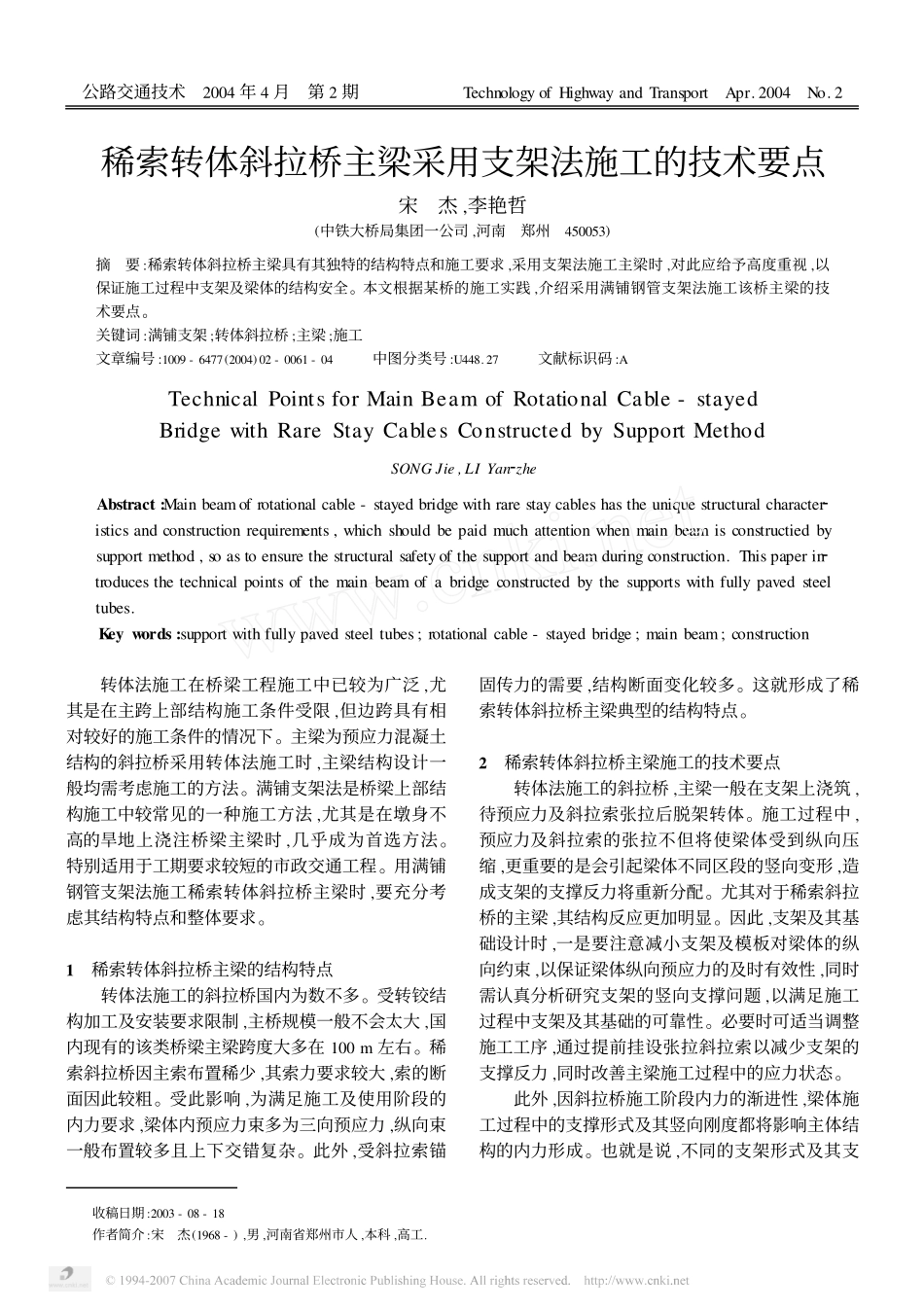

收稿日期:2003-08-18作者简介:宋杰(1968-),男,河南省郑州市人,本科,高工.稀索转体斜拉桥主梁采用支架法施工的技术要点宋杰,李艳哲(中铁大桥局集团一公司,河南郑州450053)摘要:稀索转体斜拉桥主梁具有其独特的结构特点和施工要求,采用支架法施工主梁时,对此应给予高度重视,以保证施工过程中支架及梁体的结构安全。本文根据某桥的施工实践,介绍采用满铺钢管支架法施工该桥主梁的技术要点。关键词:满铺支架;转体斜拉桥;主梁;施工文章编号:1009-6477(2004)02-0061-04中图分类号:U448.27文献标识码:ATechnicalPointsforMainBeamofRotationalCable-stayedBridgewithRareStayCablesConstructedbySupportMethodSONGJie,LIYan2zheAbstract:Mainbeamofrotationalcable-stayedbridgewithrarestaycableshastheuniquestructuralcharacter2isticsandconstructionrequirements,whichshouldbepaidmuchattentionwhenmainbeamisconstructiedbysupportmethod,soastoensurethestructuralsafetyofthesupportandbeamduringconstruction.Thispaperin2troducesthetechnicalpointsofthemainbeamofabridgeconstructedbythesupportswithfullypavedsteeltubes.Keywords:supportwithfullypavedsteeltubes;rotationalcable-stayedbridge;mainbeam;construction转体法施工在桥梁工程施工中已较为广泛,尤其是在主跨上部结构施工条件受限,但边跨具有相对较好的施工条件的情况下。主梁为预应力混凝土结构的斜拉桥采用转体法施工时,主梁结构设计一般均需考虑施工的方法。满铺支架法是桥梁上部结构施工中较常见的一种施工方法,尤其是在墩身不高的旱地上浇注桥梁主梁时,几乎成为首选方法。特别适用于工期要求较短的市政交通工程。用满铺钢管支架法施工稀索转体斜拉桥主梁时,要充分考虑其结构特点和整体要求。1稀索转体斜拉桥主梁的结构特点转体法施工的斜拉桥国内为数不多。受转铰结构加工及安装要求限制,主桥规模一般不会太大,国内现有的该类桥梁主梁跨度大多在100m左右。稀索斜拉桥因主索布置稀少,其索力要求较大,索的断面因此较粗。受此影响,为满足施工及使用阶段的内力要求,梁体内预应力束多为三向预应力,纵向束一般布置较多且上下交错复杂。此外,受斜拉索锚固传力的需要,结构断面变化较多。这就形成了稀索转体斜拉桥主梁典型的结构特点。2稀索转体斜拉桥主梁施工的技术要点转体法施工的斜拉桥,主梁一般在支架上浇筑,待预应力及斜拉索张拉后脱架转体。施工过程中,预应力及斜拉索的张拉不但将使梁体受到纵向压缩,更重要的是会引起梁体不同区段的竖向变形,造成支架的支撑反力将重新分配。尤其对于稀索斜拉桥的主梁,其结构反应更加明显。因此,支架及其基础设计时,一是要注意减小支架及模板对梁体的纵向约束,以保证梁体纵向预应力的及时有效性,同时需认真分析研究支架的竖向支撑问题,以满足施工过程中支架及其基础的可靠性。必要时可适当调整施工工序,通过提前挂设张拉斜拉索以减少支架的支撑反力,同时改善主梁施工过程中的应力状态。此外,因斜拉桥施工阶段内力的渐进性,梁体施工过程中的支撑形式及其竖向刚度都将影响主体结构的内力形成。也就是说,不同的支架形式及其支公路交通技术2004年4月第2期TechnologyofHighwayandTransportApr.2004No.2撑刚度将影响主体结构的内力,必要时,只能通过调索作业来达到预计的结构内力。为此,施工时除需保证施工支架安全外,还需满足主体结构内力及线形的设计需要。因主梁结构受力复杂,为保证结构的整体性,主梁现浇时应采取全断面一次性浇注。若转体部分梁体较长,混凝土方量较大,施工时需采用纵向分段浇注。分段的长度根据混凝土的供应能力和施工组织能力确定。为尽量缩短施工时间,避免主梁在支架上变形开裂,纵向分段不宜太短,应尽可能分长。此外,支架基础必须事先进行严格的加固和预压处理。由于纵向预应力量大且束型曲折复杂,在梁体浇注后穿束将非常困难,宜在波纹管安装时提前穿好。这样既方便了施工,又可省去芯棒,更有助于防止混凝土堵住管道后带来的施工麻烦。主梁脱架是转体斜拉桥施工过程中非常重要的一个施工环节,脱架过程实际上是主梁支撑体系的转换过程。脱架过程中塔、梁、索...
