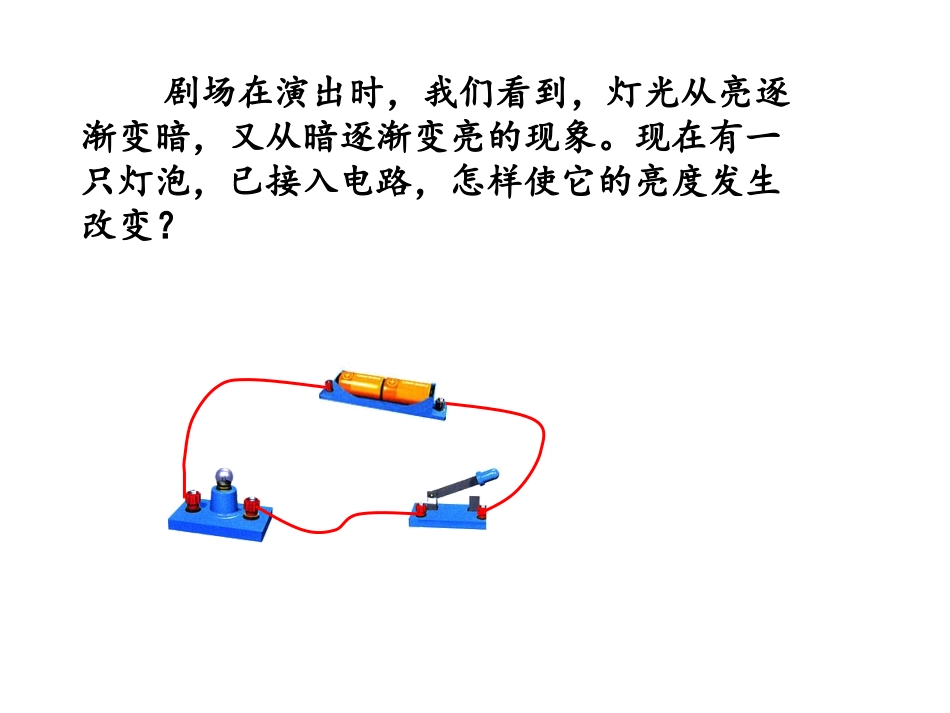

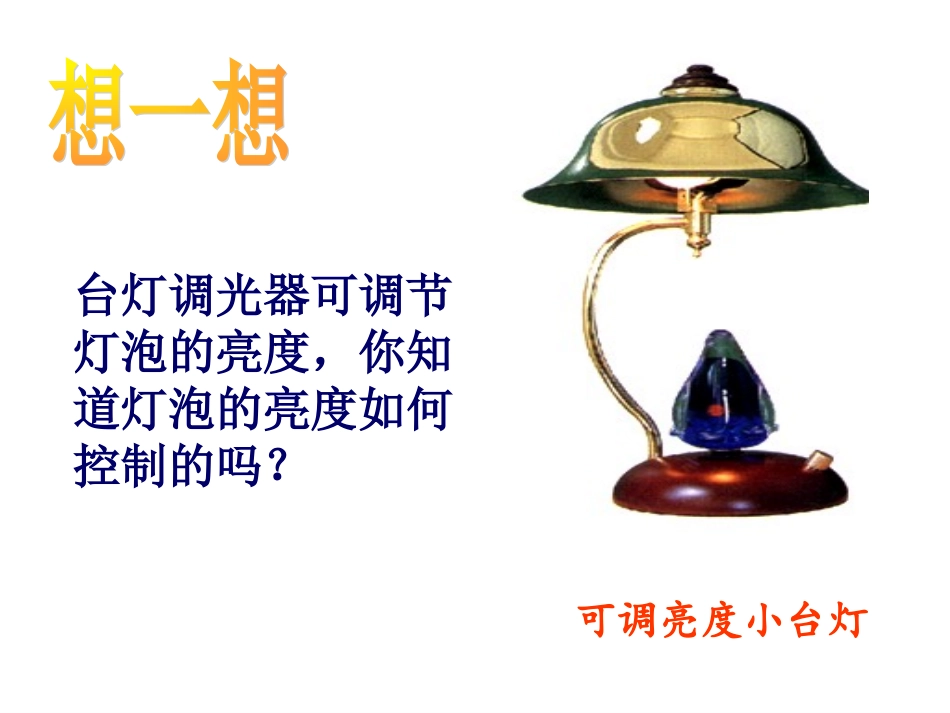

可调亮度小台灯台灯调光器可调节灯泡的亮度,你知道灯泡的亮度如何控制的吗?剧场在演出时,我们看到,灯光从亮逐渐变暗,又从暗逐渐变亮的现象。现在有一只灯泡,已接入电路,怎样使它的亮度发生改变?方法有改变导体的__、__、__和__。而最方便的是改变_____。电阻变化电流变化思考:用什么办法可以改变导体的电阻?哪种方法最简单?材料长度横截面积温度导体的长度提出问题:用哪些方法可以改变电流的大小?用铅笔芯改变电路中的电流MN实验总结当铅笔芯连入电路中的长度变长时,电流表示数,灯泡亮度。现象:变小改变连入电路中电阻线的,可以改变接入电路中的,从而可以改变电路中的。启示:长度电流当铅笔芯连入电路中的长度变短时,电流表示数,灯泡亮度。变大变亮变暗电阻交流与评价用铅笔芯来改变电阻,有什么缺点?观察滑动变阻器•仔细观察桌面上的滑动变阻器实物,研究一下它的结构和各部分的作用。观察滑动变阻器滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈滑动变阻器的表示这两个图哪个是结构示意图,哪个是元件符号?结构示意图元件符号原理:改变接入电路中的电阻线的长改变接入电路中的电阻线的长度,从而改变电路中的电阻.度,从而改变电路中的电阻.结构示意图:电路符号:PABCDPP二、滑动变阻器的原理:分别将下列接线柱接入电路,连入电路后电流的路径如何?如果将滑片P向右滑动,滑动变阻器接入电路的电阻将如何变化?ABCDPABCDPABCDPABCDPABCDPABCDP滑动变阻器的原理是。靠改变接入电路的电阻线的长度来改变电阻。滑动变阻器的使用方法:1、使用C、D(上边两个)接线柱:ACDAB滑动变阻器的电阻线没有接入电路,所以起不到改变电阻,从而改变电流的作用。是一种错误用法。2、使用A、B(下边两个)接线柱:相当于接入电路中一个定值电阻,同样起不到改变电阻,从而改变电流的作用。ACDAB3、使用A、C(一上一下)两个接线柱:pACDABAP段电阻线接入电路,当滑片P远离A端滑动时,AP段电阻线变长,电阻变大,电流变小,灯变暗。4、使用A、D(一上一下)两个接线柱:ACDABpAP段电阻线接入电路,当滑片P远离A端滑动时,AP段电阻线变长,电阻变大,电流变小,灯变暗。5、使用B、C(一上一下)两个接线柱:pACDABBP段电阻线接入电路,当滑片P向B端滑动时,BP段电阻线变短,电阻变小,电流变大,灯变亮。6、使用B、D(一上一下)两个接线柱:ACDABpBP段电阻线接入电路,当滑片P向B端滑动时,BP段电阻线变短,电阻变小,电流变大,灯变亮。探索规律想一想:连接电路,然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接,分析有几种接法,接入电路的电阻线是哪段。MNCABDP变大变小变暗向右变小变大变亮向左AC变大变小变暗向右变小变大变亮向左AD电阻电流电灯移动接法变小变大变亮向右变大变小变暗向左BC变小变大变亮向右变大变小变暗向左BD电阻电流电灯移动接法表1表2不变不变不变向右不变不变不变向左AB不变不变不变向右不变不变不变向左CD电阻电流电灯移动接法探一探:变阻器的六种连接方式之间有什么规律可寻呢?表3规律:能改变连入电阻的接法有4种(一上一下),AC、AD连接效果相同,BC、BD连接效果相同。规律:不能改变连入电阻的接法有2种,CD:连入电阻为0,AB:连入电阻为最大阻值(铭牌上的标示)。六种接法比较:P(1)ABCDP(3)ABCDP(4)ABCDP(2)ABCD(5)ABCD(6)ABCD滑动变阻器的正确连接方法2、连接“一上一下”两个接线柱1、串联接在电路中讨论与交流规格:如:“50Ω1.5A”、“10Ω2A”最大阻值最大阻值允许通过的最大电流允许通过的最大电流规格及使用注意事项:注意事项:在闭合开关之前,应将滑片置于阻值最大端。讨论与交流其它变阻器电阻箱电位器电阻箱读数方法:指针所指数值乘以倍率后相加今天学到了什么?1、如图,若将导线接在滑动变阻器B和C两个接线柱上,当滑动触头P向右滑动时,变阻器的阻值将如何变化?若接在___和__两个接线柱上,阻值为最大且始终保持不变。ABCDPAB2.如图所示电路,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变__,电流表的示数变___,滑动触头P应向__移动。大...
