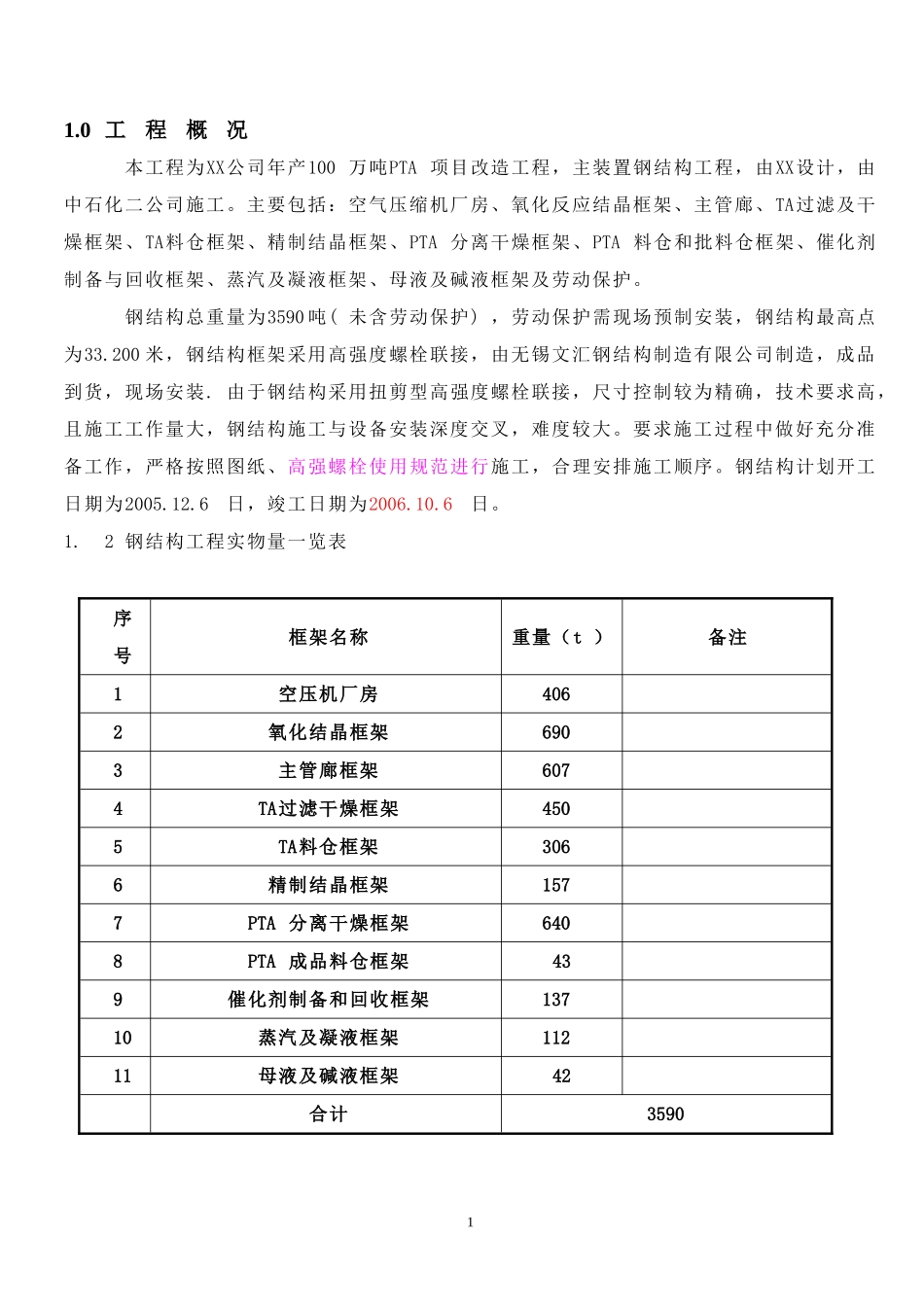

目录1.0工程概况………………………………………………..12.0编制依据………………………………………………..23.0基础验收………………………………………………..24.0材料的检验和验收……………………………………….35.0钢结构高强螺栓连接副的检验……………………………46.0钢结构施工方法……………………………………………47.0钢结构安装要求………………………………………….118.0质量管理措施………………………………………….129.0安全管理措施…………………………………………..1410.0文明施工措施………………………………………….1511.0施工进度计划………………………………………….1512.0劳动力安排…………………………………………….1613.0主要施工机具、测量仪器及手段用料…………………161.0工程概况本工程为XX公司年产100万吨PTA项目改造工程，主装置钢结构工程，由XX设计，由中石化二公司施工。主要包括：空气压缩机厂房、氧化反应结晶框架、主管廊、TA过滤及干燥框架、TA料仓框架、精制结晶框架、PTA分离干燥框架、PTA料仓和批料仓框架、催化剂制备与回收框架、蒸汽及凝液框架、母液及碱液框架及劳动保护。钢结构总重量为3590吨(未含劳动保护)，劳动保护需现场预制安装，钢结构最高点为33.200米，钢结构框架采用高强度螺栓联接，由无锡文汇钢结构制造有限公司制造，成品到货，现场安装.由于钢结构采用扭剪型高强度螺栓联接，尺寸控制较为精确，技术要求高，且施工工作量大，钢结构施工与设备安装深度交叉，难度较大。要求施工过程中做好充分准备工作，严格按照图纸、高强螺栓使用规范进行施工，合理安排施工顺序。钢结构计划开工日期为2005.12.6日，竣工日期为2006.10.6日。1.2钢结构工程实物量一览表序号框架名称重量（t）备注1空压机厂房4062氧化结晶框架6903主管廊框架6074TA过滤干燥框架4505TA料仓框架3066精制结晶框架1577PTA分离干燥框架6408PTA成品料仓框架439催化剂制备和回收框架13710蒸汽及凝液框架11211母液及碱液框架42合计359012.0编制依据2.1中国纺织工业设计院及钢结构制造单位设计的施工图纸和图集2.2结构专业施工总说明2.3GB50205-2001钢结构施工及验收规范2.4GBJ50046-95建筑钢结构焊接与验收规范2.5SH3507-1999石油化工钢结构施工规范2.6JGJ82-91钢结构高强度螺栓连接的设计、施工及验收规范2.7GB50160-92石油化工企业设计防火规范2.8.SHJ505-87炼油化工施工安全规程3.0基础验收3.1钢结构安装前应对基础的基础轴线、定位轴线和标高线、地脚螺栓进行复测，并办理中间交接验收。验收要求：a、基础强度达到设计要求：b、基础周围回填夯实完毕并合格；c、基础的轴线标志和标高基准点准确、齐全。d、基础允许偏差：项目允许偏差（mm）相邻柱子基础中心距±3.0支承面标高±3.0水平度L/1000地脚螺栓螺栓中心偏移5.0螺栓露出长度+20.002螺纹长度+20.004.0材料的检验和验收4.1钢结构工程所采用的钢材，材料工程师需会同质检部门对材料质量证明文件进行核查，所有项目必须符合要求。做好材料的进厂检验工作，并应有书面的记录。4.2钢结构工程采用的连接材料和涂装材料，必须具有出厂质量证明书，并应符合设计要求。需要抽检的项目，应及时办理材料的抽检工作，并由有资格的检验机关出具书面的《材料抽检合格证》。4.3现场出现的材料代用，必须有甲方和设计认可，并应具有书面的《材料代用单》，否则不得随意代用。4.4现场使用的焊材，必须统一烘烤，统一发放。严禁使用未烘烤或不符合设计要求的焊材。4.5钢构件到货后，应按指定的堆场摆放，并认真检查有无在运输过程中造成的变形，其外形尺寸的允许偏差应符合下表。序号项目允许偏差1钢板的局部平面度t<141.5t>141.02型钢弯曲矢高L/1000且＜5.03角钢肢的垂直度B/100双肢栓接角钢的角度不得大于90度4槽钢翼板对腹板的垂直度B/805工字钢、H型钢翼板对腹板的垂直度B/100且＜2.04.6检查钢结构上的标识是否正确。4.7钢构件到货后，还应提交下列资料：31）产品合格证；2）竣工图和设计变更文件，设计变更的内容应在竣工图中相应部位注明；3）扭剪型高强螺栓连接副紧固轴力试验报告、抗滑移系数...
