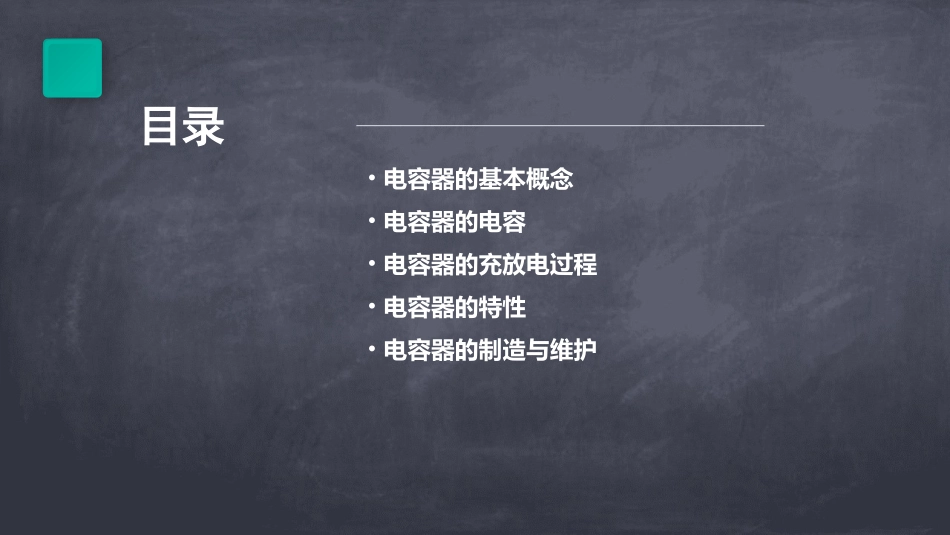

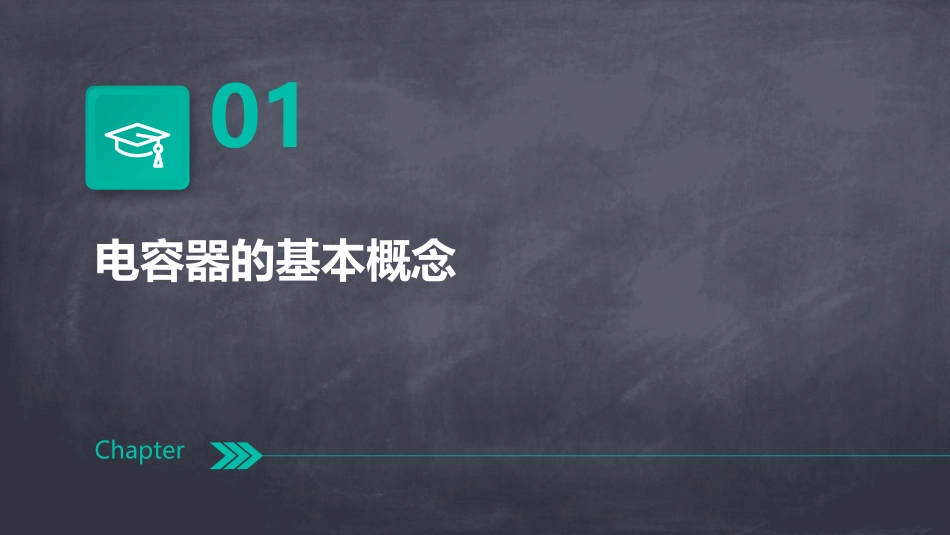

电容器的电容ⅰ课件目录•电容器的基本概念•电容器的电容•电容器的充放电过程•电容器的特性•电容器的制造与维护01电容器的基本概念Chapter电容器是一种能够储存电荷的电子元件,由两个相对的导体(通常为金属箔或金属板)和它们之间的绝缘体(通常为电介质)组成。0102电容器的电容表示其储存电荷的能力,单位为法拉(F),是电学中最重要的物理量之一。电容器的定义0102电容器的种类按照电容器电介质的不同,可以分为陶瓷电容器、云母电容器、玻璃电容器、电解电容器等。按照电容器结构的不同,可以分为平板电容器、圆柱形电容器、管状电容器、圆盘电容器等。电容器在电子电路中有着广泛的应用,如滤波器、调谐器、振荡器、耦合器等。电容器还可以用于电力系统中,如用于无功补偿和滤波,提高电力系统的稳定性。在一些高精度和高稳定的电子设备中,电容器也起着重要的作用,如用于调节信号幅度和频率的精密电容。电容器的应用02电容器的电容Chapter电容的定义电容是描述电容器容纳电荷本领的物理量,由电容器本身的介质和几何尺寸决定。电容的定义式为C=Q/U,其中C表示电容,Q表示电容器所带的电荷量,U表示电容器两极板间的电压。电容的计算可以根据电容器的基本结构进行,平行板电容器的电容计算公式为C=εS/4πkd,其中ε为介质介电常数,S为两极板正对面积,d为两极板间距,k为静电力常量。对于圆柱形电容器,其电容计算公式为C=εl/4πkd,其中l为圆柱形电容器的高度。电容的计算电容的国际单位是法拉(F),1F=1000000μF=1000000000nF。常用的单位还有微法拉(μF)、纳法拉(nF)和皮法拉(pF),它们之间的换算关系为1F=10^6μF=10^9nF=10^12pF。电容的单位03电容器的充放电过程Chapter充电过程描述在充电过程中,正电荷从电源正极通过导线流入电容器,负电荷从电源负极通过导线流入电容器。随着电荷的积累,电容器两极板间的电场强度逐渐增加,电压也随之升高。充电电流的变化充电过程中,电流逐渐减小,因为随着电荷的积累,电容器两极板间的电压逐渐升高,阻碍了电流的继续流动。充电能量的转换充电过程中,电能转化为电场能储存于电容器中。充电过程在放电过程中,正负电荷通过导线流回电源,电容器两极板间的电场强度逐渐减小,电压也随之降低。放电过程描述放电过程中,电流逐渐减小,因为随着电荷的释放,电容器两极板间的电压逐渐降低,阻碍了电流的继续流动。放电电流的变化放电过程中,电场能转化为电能释放到负载中。放电能量的转换放电过程在充电和放电过程中,电能与电场能之间相互转换。充电时,电能转化为电场能储存于电容器中;放电时,电场能转化为电能释放到负载中。根据能量守恒定律,充电和放电过程中能量的总量保持不变。电能和电场能之间的转换遵循能量守恒定律。电能与电场能的转换能量守恒定律的应用充放电过程中的能量转换04电容器的特性Chapter在平行板电容器中,电场线是均匀分布的,电场强度与极板间距成正比。平行板电容器圆柱形电容器球形电容器在圆柱形电容器中,电场线是轴对称分布的,电场强度与半径成反比。在球形电容器中,电场线是球对称分布的,电场强度与半径成反比。030201电容器的电场分布电容器中的电介质是绝缘体,能够隔断电场线,使电场线集中在介质表面。电介质的存在在外加电场的作用下,电介质中的分子会发生极化,产生与外加电场相反的感应电荷。电介质的极化电介质在电场的作用下会产生能量损耗,表现为介质损耗。电介质的损耗电容器的电介质性质电容器的温度系数温度系数定义温度系数是指电容器的电容随温度变化的百分比。温度系数的影响因素温度系数主要受电介质性质、材料性质和制造工艺等因素的影响。温度系数的测量温度系数可以通过测量不同温度下的电容值来计算,通常需要在一定的温度范围内进行测量。05电容器的制造与维护Chapter制造过程将两片金属电极夹在绝缘材料之间,经过卷绕、切割、浸渍等工艺步骤,形成电容器的基本结构。材料选择选用具有高介电常数的绝缘材料作为介质,如陶瓷、塑料薄膜等。质量控制在制造过程中进行严格的质量控制,确保电容器的性能稳定可靠。电容器的制造工艺根据电路需求,...
