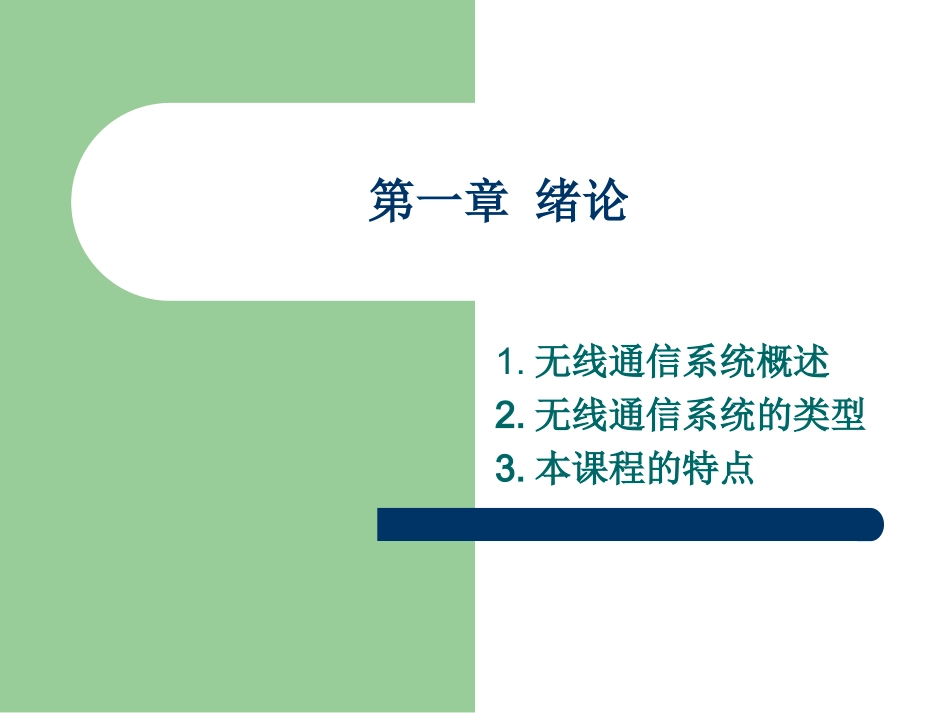

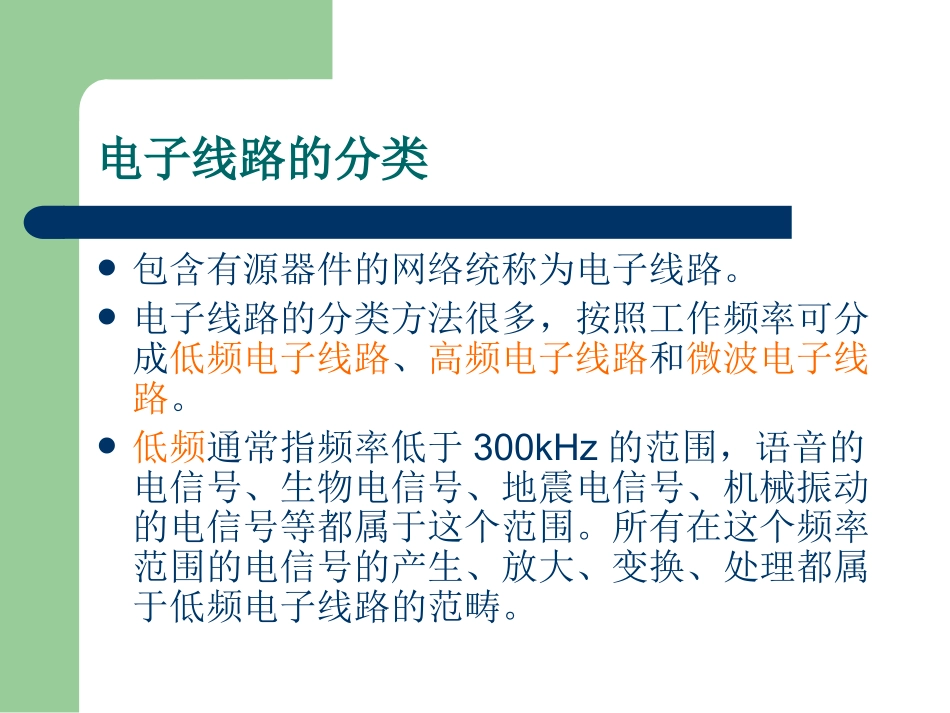

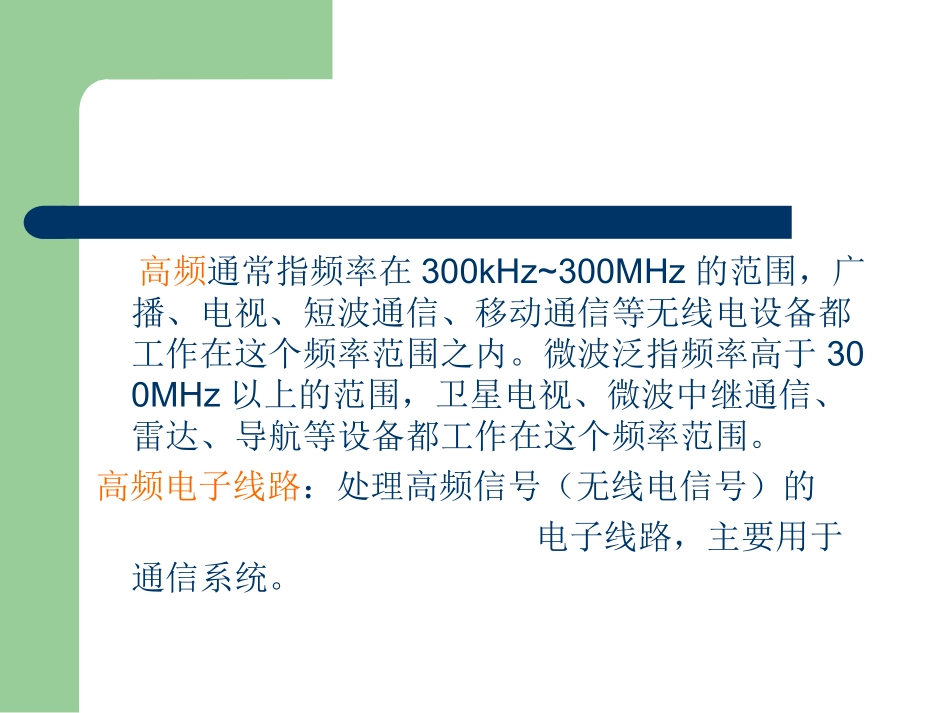

第一章绪论1.无线通信系统概述2.无线通信系统的类型3.本课程的特点电子线路的分类包含有源器件的网络统称为电子线路。电子线路的分类方法很多，按照工作频率可分成低频电子线路、高频电子线路和微波电子线路。低频通常指频率低于300kHz的范围，语音的电信号、生物电信号、地震电信号、机械振动的电信号等都属于这个范围。所有在这个频率范围的电信号的产生、放大、变换、处理都属于低频电子线路的范畴。高频通常指频率在300kHz~300MHz的范围，广播、电视、短波通信、移动通信等无线电设备都工作在这个频率范围之内。微波泛指频率高于300MHz以上的范围，卫星电视、微波中继通信、雷达、导航等设备都工作在这个频率范围。高频电子线路：处理高频信号（无线电信号）的电子线路，主要用于通信系统。第一节无线通信系统概述高频电路是通信系统，特别是无线通信系统的基础，是无线通信设备的重要组成部分。第一节无线通信系统概述图1-1无线通信系统的基本组成音频放大调制器激励放大输出功率放大话筒载波振荡器音频放大解调器中频放大与滤波混频器天线开关扬声器¸高频放大本地振荡器第一节无线通信系统概述数字无线通信数字无线通信系统的组成与图1-1相似，只需将模拟通信终端换成数字通信终端或者在模拟通信终端与调制解调器之间分别增加模拟-数字转换器(ADC)和数字-模拟转换器（DAC）即可。数字无线通信系统容易实现小型化，性能更加优越。第一节无线通信系统概述无论无线通信系统的组成结构如何变化，但其中必定要包含高频电路，而且包含的高频电路的基本内容几乎不变，主要包括以下内容：第一节无线通信系统概述1.高频振荡器（信号源、载波信号或本地振荡信号）2.放大器（高频小信号放大器及高频功率放大器）3.混频或变频高频信号变换或处理4.调制与解调高频信号变换或处理话筒扬声器载波振荡器本地振荡器激励放大高频放大调制器混频器解调器音频放大输出功率放大中频放大与滤波天线开关音频放大二、无线通信系统的类型无线通信系统的类型，可以根据不同的方法来划分。按照无线通信系统中关键部分的不同特性，有以下一些类型：二、无线通信系统的类型按照工作频段或传输手段分类：中波通信、短波通信、超短波通信、微波通信和卫星通信等。按照通信方式来分类（全）双工、半双工和单工方式。按照调制方式的不同来划分调幅、调频、调相以及混合调制等。按照传送的消息的类型分类有模拟通信和数字通信，也可以分为话音通信、图像通信、数据通信和多媒体通信等。第二节无线电信号与调制自然界中存在的电磁波的波谱很宽，无线通信中所用的无线电波只是一种波长比较长的电磁波，占据的频率范围很广。在自由空间中，波长与频率存在以下关系：с=ƒλ宇宙射线频率（Hz）波长（m）510无线电波1010红外线可见光1510紫外线2010X射线251031032103710)8.7~8.3(71031210317103电磁波波谱第二节无线电信号与调制波段名称波长范围频率范围频段名称主要传播方式和用途长波（LW）～m0～300KHz低频（LF）地波；远距离通信中波（MW）～m300KHz～3MHz中频（MF）地波、天波；广播、通信、导航短波（SW）10～100m3～30MHz高频（HF）天波、地波；广播、通信超短波（VSW）1～10m30～300MHz甚高频（VHF）直线传播、对流层散射；通信、电视广播、调频广播、雷达微波分米波（USW）10～100cm300～3GHz特高频（UHF）直线传播、散射传播；通信、中继与卫星通信、雷达、电视广播厘米波（SSW）1～10cm3～30GHz超高频（SHF）直线传播；中继和卫星通信、雷达毫米波（ESW）1～10mm30～300GHz极高频（EHF）直线传播；微波通信、雷达410310210310表1-1无线电波的频（波）段划分表表1-1列出了无线电波的频（波）段划分、主要传播方式和用途等。第二节无线电信号与调制不同频段的信号具有不同的分析与实现方法：对于米波以上（含米波，λ≥1m）的信号通常用集总（中）参数的方法和“路”的概念来分析与实现；对于米波以下（λ<1m）的信号一般应用分布参数的方法和“场”的概念来分析与实现。第二节无线电信号与调制无线电信号有多方面的特性，主要有：1.时间（域）特性2....
